LES PARAMETRES DE LA PORTRAIT / CAMEO

1. La vitesse
2. L’épaisseur
3. La lame

LA VITESSE DE COUPE
La vitesse de coupe maximale de la Cameo est de 100 mm par seconde.
Les réglages s’échelonnent de 1 à 10, ce qui donne :
Réglage vitesse de coupe :
Vitesse 1 10 mm/s
Vitesse 2 20 mm/s
Vitesse 3 30 mm/s
Vitesse 4 40 mm/s
Vitesse 5 50 mm/s
Vitesse 6 60 mm/s
Vitesse 7 70 mm/s
Vitesse 8 80 mm/s
Vitesse 9 90 mm/s
Vitesse 10 100 mm/s

L’EPAISSEUR
La force maximale de la Cameo est de 210 gf selon les caractéristiques techniques, ou de 230 gf selon le manuel utilisateur…
gf : gramme de force.
Les réglages s’échelonnent de 1 à 33, comme suit :
Épaisseur de 1 à 11
Épaisseur de 12 à 22
Épaisseur de 23 à 33

Réglage Grammes de force* :
Épaisseur 1 7 g
Épaisseur 2 14 g
Épaisseur 3 21 g
Épaisseur 4 28 g
Épaisseur 5 35 g
Épaisseur 6 42 g
Épaisseur 7 49 g
Épaisseur 8 56 g
Épaisseur 9 63 g
Épaisseur 10 70 g
Épaisseur 11 77 g
Épaisseur 12 84 g
Épaisseur 13 91 g
Épaisseur 14 98 g
Épaisseur 15 105 g
Épaisseur 16 112 g
Épaisseur 17 119 g
Épaisseur 18 126 g
Épaisseur 19 133 g
Épaisseur 20 140 g
Épaisseur 21 147 g
Épaisseur 22 154 g
Épaisseur 23 161 g
Épaisseur 24 168 g
Épaisseur 25 175 g
Épaisseur 26 182 g
Épaisseur 27 189 g
Épaisseur 28 196 g
Épaisseur 29 203 g
Épaisseur 30 210 g
Épaisseur 31 217 g
Épaisseur 32 224 g
Épaisseur 33 230 g
*Approximation, en supposant que l’incrémentation du réglage est linéaire et selon une force maximale de 230 gf.
Ce paramètre porte très mal son nom. Il s’agit en réalité de la force, la pression, exercée sur la lame.
Il ne doit pas être sélectionné en fonction de l’épaisseur du support, mais de sa densité, sa résistance, sa rigidité.

La profondeur de lame
La profondeur maximale de la lame est de 1 mm.
Les réglages s’échelonnent de 1 à 10, ce qui donne :
Réglage Profondeur de lame :
Lame 1 0,1 mm
Lame 2 0,2 mm
Lame 3 0,3 mm
Lame 4 0,4 mm
Lame 5 0,5 mm
Lame 6 0,6 mm
Lame 7 0,7 mm
Lame 8 0,8 mm
Lame 9 0,9 mm
Lame 10 1 mm

PAR OU COMMENCER ?
Commencez par régler la profondeur de lame, puis la force exercée sur la lame (l’épaisseur selon Silhouette) et, en dernier, la vitesse.
La profondeur de lame
Idéalement, la profondeur de lame devrait être identique à l’épaisseur du papier.
Pour les supports « mous » (certains papiers texturés, feutrine, etc.), prenez en compte l’épaisseur tassée du support (la force exercée sur la lame plaquera le capuchon blanc contre le support).
Le réglage de la profondeur de lame s’effectue à l’aide de l’embout de réglage.
Le paramètre qui figure dans Silhouette Studio n’est là que pour mémoire : il n’a aucune incidence physique sur la lame. Il se contente de vous rappeler le réglage à effectuer sur la lame.
Pour déterminer la profondeur de lame, vous pouvez partir d’un des réglages existants : identifiez celui qui s’approche le plus de votre support, faites un test de coupe et adaptez la profondeur de lame en conséquence.
Personnellement, je fais un réglage « sensoriel » : à la vue et au toucher.
Je règle la profondeur de lame selon l’épaisseur « estimée » du support puis je vérifie en appliquant la tranche du papier contre la lame. Ensuite, je pose mon support sur un tapis de coupe et j’utilise la lame pour perforer l’un des angles du support. Celui-ci doit être perforé, transpercé, mais la lame ne doit quasiment pas dépasser, juste affleurer.
Pour m’en assurer, je passe mon doigt : je dois sentir la pointe de la lame affleurer à la surface du papier, mais mes empreintes digitales ne doivent pas accrocher au point de butter, sur la lame, juste passer par-dessus.

La force de coupe (l’épaisseur)
La force à appliquer sur la lame doit permettre de transpercer le support (vinyle, papier, tissus) et de maintenir la lame à cette profondeur.
En effet, le côté tranchant de la lame forme un angle qui, face à la résistance du support et la vitesse de coupe, aura tendance a repousser la lame vers le haut .

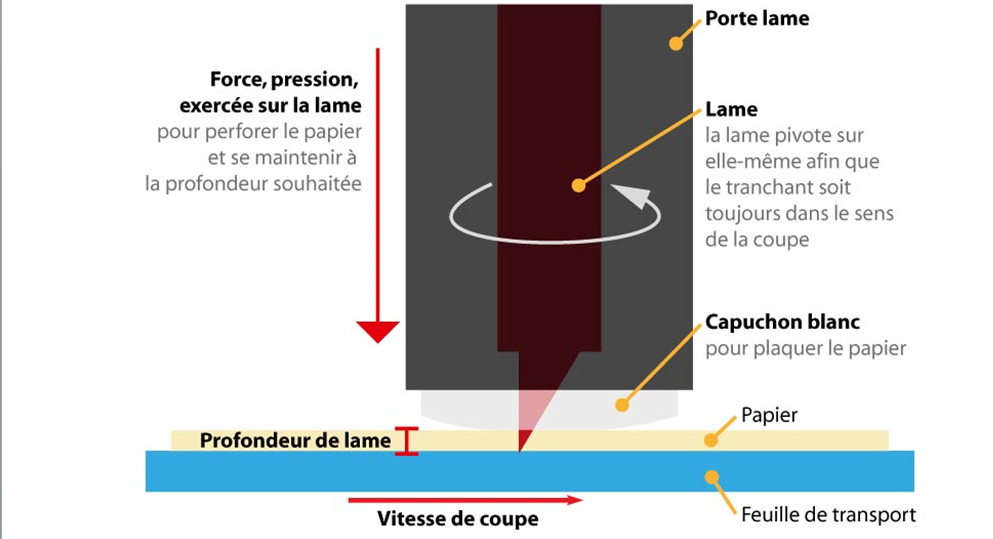

Parametre Crafty dessin.jpg
Avatar de l’utilisateur
PhilB47
Messages : 325
Inscription : 02 juil. 2014, 13:20
Type de centrale : Numérique
Localisation : Lot-et-Garonne

Message par PhilB47 » 03 juin 2015, 07:33

Merci Jean Paul pour ces explications. Tous ces messages sont très instructifs, et je suis les codes couleur proposés plus haut.
Merci pour ce partage.
Phil.
Jicebe
Messages : 320
Inscription : 19 déc. 2013, 10:24
Type de centrale : Analogique et numérique
Localisation : Paris

Message par Jicebe » 03 juin 2015, 10:33

Excellent !

Merci.
Avatar de l’utilisateur
Guytoonet
Messages : 1846
Inscription : 02 janv. 2014, 11:31
Type de centrale : Numérique
Localisation : La Louvière

Re: Les paramètres de la Portrait / Cameo

Message par Guytoonet » 03 juin 2015, 10:52

Puisque Jean-Paul a les mêmes lectures que moi ;)

Pour ceux qui utilisent diverses sortes de papiers ou bristols, le blog d'un autre Phil avec Caméo est un incontournable!
G. pour Image
Jicebe
Messages : 320
Inscription : 19 déc. 2013, 10:24
Type de centrale : Analogique et numérique
Localisation : Paris

Message par Jicebe » 03 juin 2015, 11:01

Petit complément sur le gramme-force :
Tout d'abord, ce n'est pas une unité légale en physique, on devrait utiliser le newton ou ses multiples/sous-multiples.
Mais à notre niveau, c'est un débat philosophique sans intérêt, donc on peut continuer sans remord à utiliser le g-f.

Pa définition, le gramme-force est la force exercée vers le bas par un objet d'une masse de 1 gramme.
Bien sûr, cette force peut être exercée par tout objet (ressort, moteur à réaction, ...).

Poussé par cette force, le couteau va exercer une pression sur la feuille à couper.
C'est la valeur de cette pression qui va déterminer le résultat de la découpe, et cette valeur est égale à la force divisée par la surface de contact de la lame avec la feuille.

Donc : avec une lame plus épaisse que la lame standard CAMEO, il faudra augmenter la pression (avec une lame deux fois plus épaisse, pour avoir le même résultat qu'avec une lame standard réglée à 3, il faudra régler à 6.)

Avec une lame moins épaisse que la lame standard CAMEO, il faudra diminuer la pression (avec une lame deux fois moins épaisse, et un réglage à 10, on obtiendra le même effet qu'avec une lame standard réglée à 20 !)

Reste à savoir si de telles lames existent ou existeront...
Dernière modification par Jicebe le 03 juin 2015, 11:23, modifié 1 fois.
Avatar de l’utilisateur
Guytoonet
Messages : 1846
Inscription : 02 janv. 2014, 11:31
Type de centrale : Numérique
Localisation : La Louvière

Re:

Message par Guytoonet » 03 juin 2015, 11:21

Excellente analyse, Jean-Claude

Comme tu es plus technique que moi, il semble que le placage de la lame soit assuré par une sorte d'électro-aimant.
Reste à savoir comment la pression peut en être variée.
Jicebe a écrit : Reste à savoir si de telles lames existent ou existeront...
En effet mais pas dans ce qui est commercialisé directement par Silhouette.
Dans les adaptations séparées, il existe deux types de porte-lames compatibles.
Celui que nous avons acheté, avec lames de diamètre de 0.9 mm.
Et un autre, avec lames de 1.5 mm de diamètre.

Reste à savoir si nos machines sont assez puissantes, pour supporter la deuxième version :?:
G. pour Image
Castor
Messages : 866
Inscription : 14 oct. 2013, 15:21
Type de centrale : Analogique et numérique
Localisation : Nivelles

Message par Castor » 04 juin 2015, 14:43

Merci Jean-Paul. Super intéressant.
Avatar de l’utilisateur
Philippe
Messages : 1276
Inscription : 09 sept. 2013, 12:22
Type de centrale : Numérique
Localisation : Wavre

Message par Philippe » 10 juin 2015, 14:16

Merci pour ce tuto Jepe.
Un aspect essentiel de la créativité est de ne pas avoir peur d'échouer. Dr. Edwin Land
