Lorsque j'ai construit l'ensemble du four avec les convertisseurs , je l'ai monté sur un socle de fortune, un bout de planche.
Maintenant que le module sur lequel sera installée cette aciérie est construit, j'ai donc démonté cet ensemble de sa planche pour le transférer sur un socle en multiplis de 5 mm.
L'étape qui va suivre sera donc la découpe, au bon emplacement dans la surface du module (qui est aussi en 5 mm), afin d'y encastrer ce socle

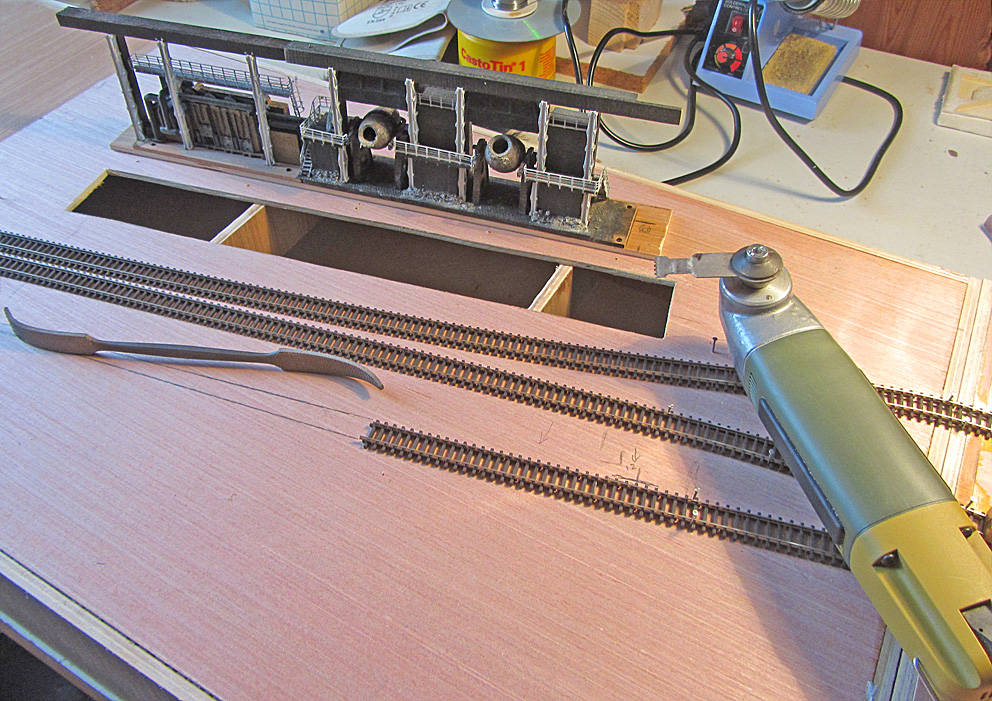

- 1398.jpg (434.99 Kio) Consulté 1669 fois

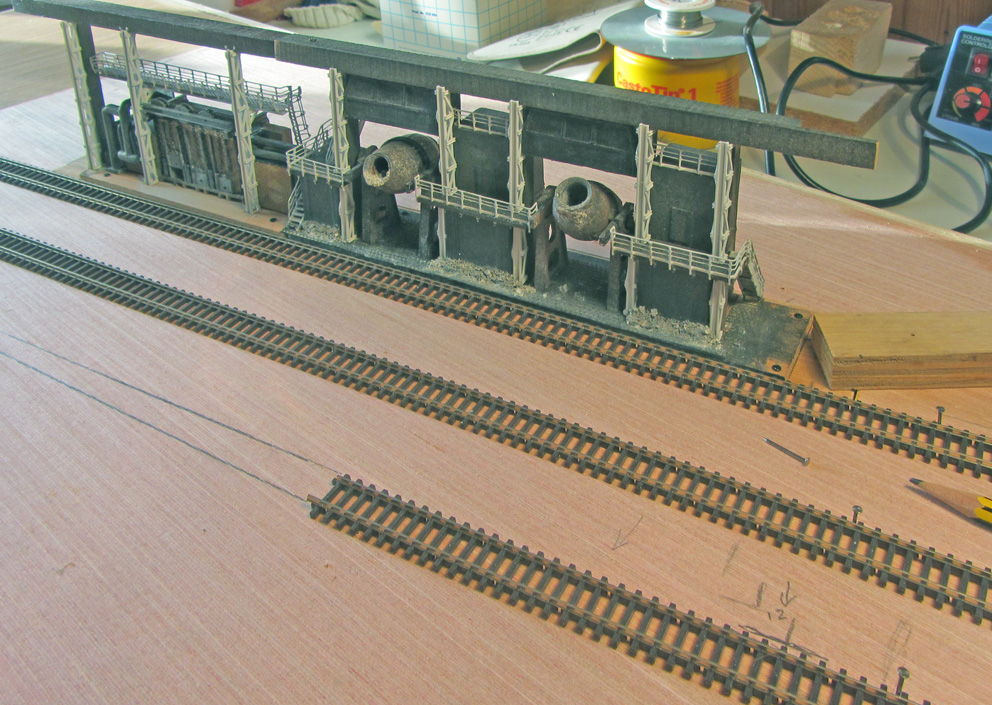

voici l'ensemble sur son socle qui est inséré dans la découpe en question
- 1399.jpg (359.29 Kio) Consulté 1669 fois
à ce stade je fais face à un petit problème auquel j'avais vaguement pensé, mais qui s'était un peu fait oublier...
Pour l'illustrer, nous revenons sur une photo précédente.

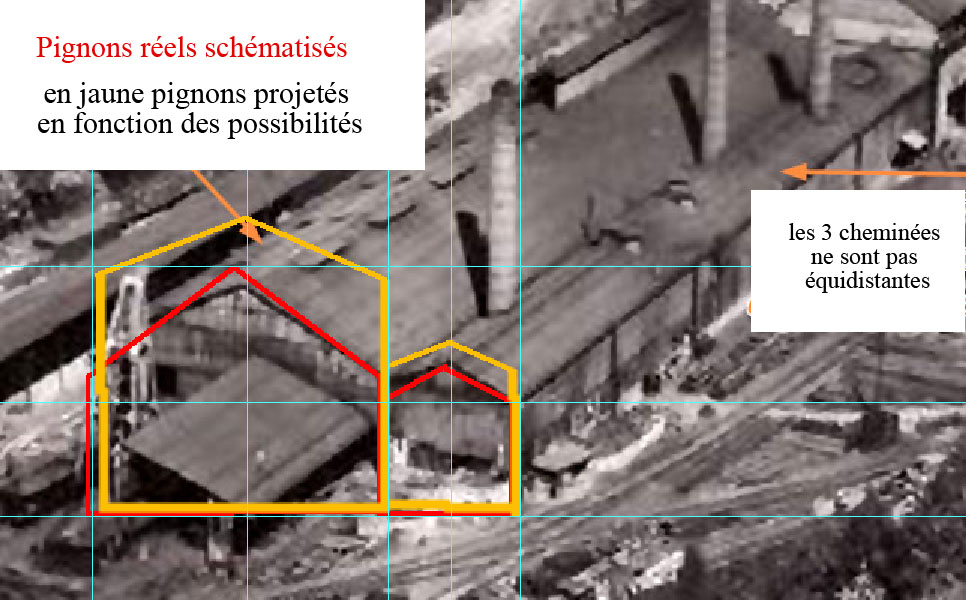

- projet pignons aciérie.jpg (178.51 Kio) Consulté 1669 fois
Vous remarquerez que deux des trois cheminées sont dans un pan de la toiture du petit corps du bâtiment. La troisième est à cheval sur le faîte.
J'ai prévu une largeur de 60 mm pour cette partie, ce qui fait peu pour mes cheminées dont le diamètre est de 32 mm à leur base...
Comme je construis "en allant" cela ne pose pas de gros problème : je vais porter la largeur à 70 mm, quant aux trois cheminées, elles sont encore repassées sur le tour afin de réduire leur base à 30 mm.
De cette façon ça doit correspondre.
Un support a aussi été construit afin de placer ces cheminées à la jonction entre les deux toitures sans interférer avec les appareils qui sont en dessous.
C'est sur ce support que j'appuyerai les murs et la charpente du petit corps de bâtiment.

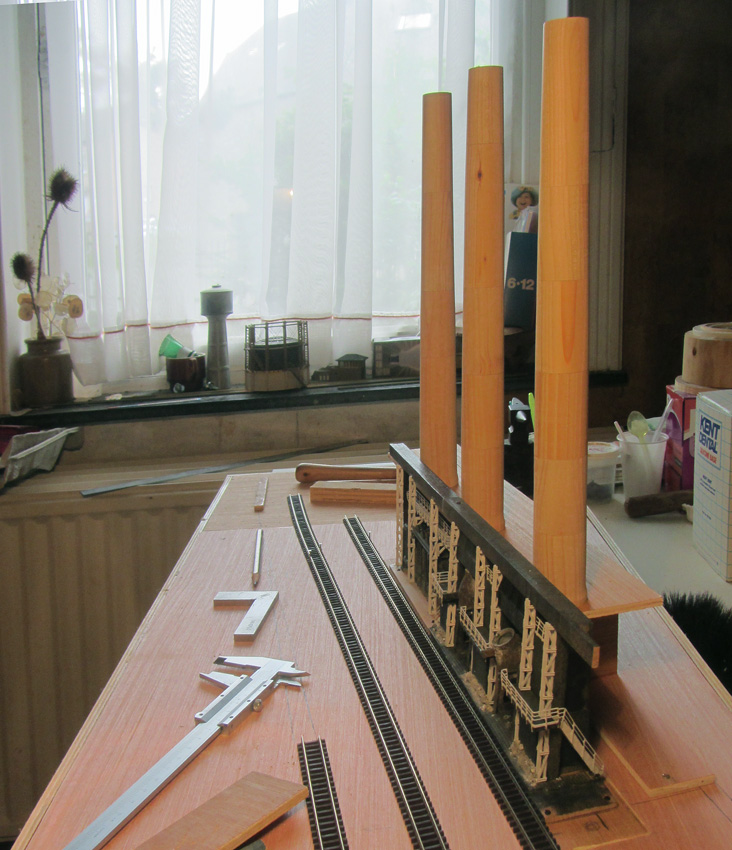

- 1402.jpg (250.39 Kio) Consulté 1669 fois
Après cette découpe qui n'a pas été trop difficile, il me reste à faire celle où loger la fosse de coulée des lingottières.

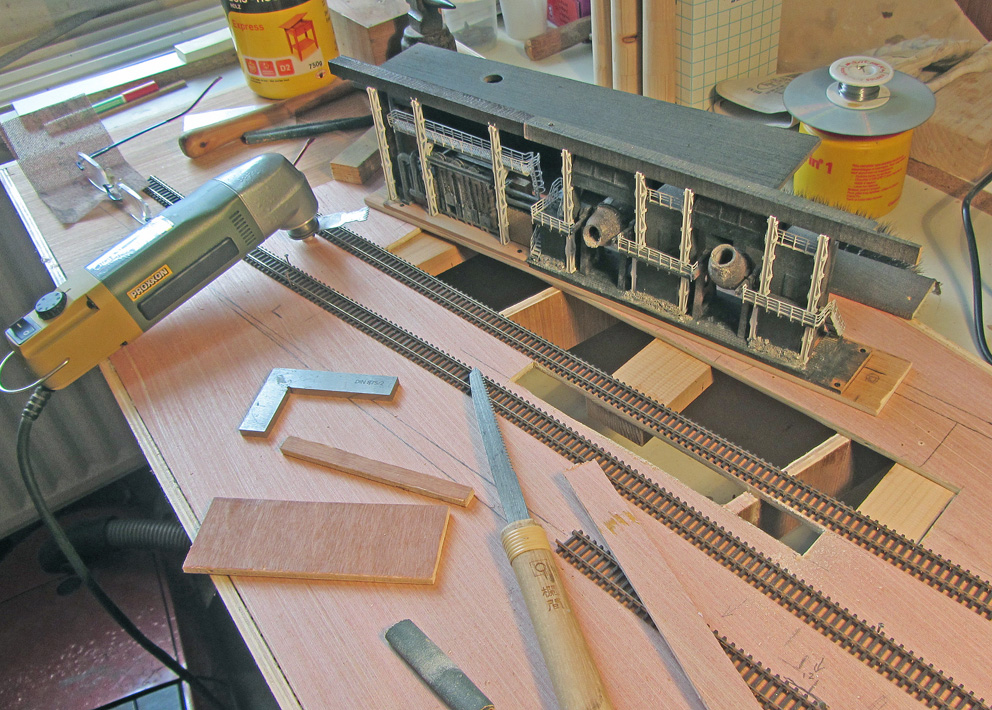

- 1404.jpg (397.2 Kio) Consulté 1669 fois
J'ai prévu de lui donner une largeur d'un peu moins de 2 cm la profondeur de la maçonnerie que j'y installerai sera inférieure car on remarque très bien que la fosse originale n'est profonde que de de 2 mètres à tout casser... alors on fera 1,5 cm...
- Aciérie_Vireux_intérieur-02.jpg (90.94 Kio) Consulté 1655 fois
On remarque sur cette photo qu'il n'existe aucune voie entre cette fosse et le balcon des convertisseurs... mais il y a tellement de choses, tellement de renseignements qui me manquent, que je pense pouvoir m'offrir cette petite trahison ...
on dira qu'elle a été posée postérieurement
.
Voici donc ces deux découpes après un travail terrassier mené artisanalement (ce n'est qu'une fois le travail terminé que j'ai pensé à la défonceuse
) le plan de roulement est renforcé par collage en dessous,

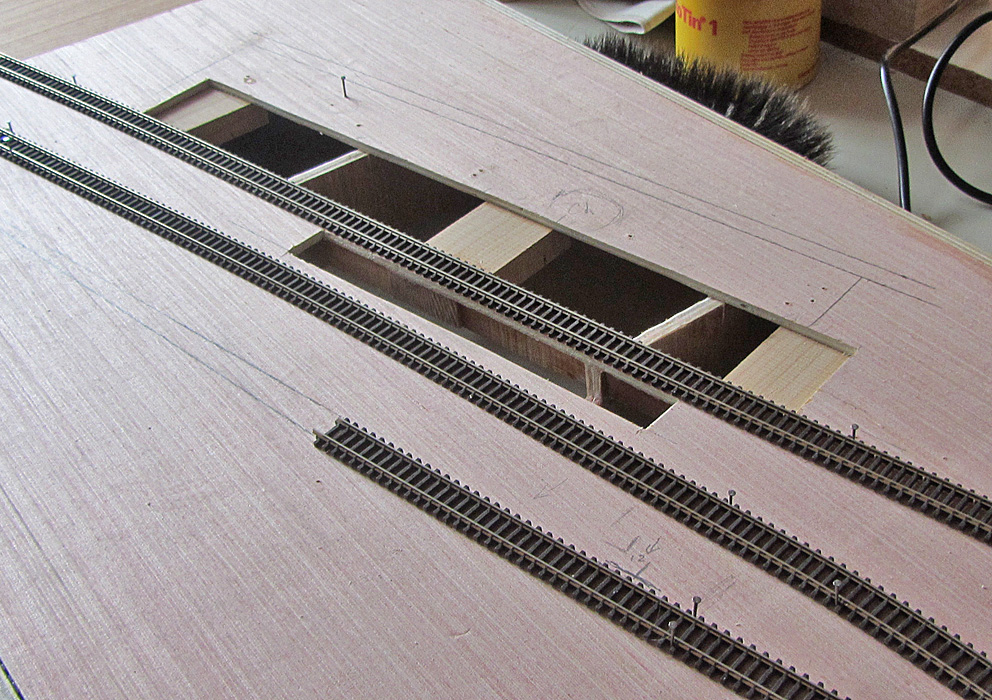

- 1405.jpg (404.97 Kio) Consulté 1669 fois
et voici donc où on en est après cet épisode

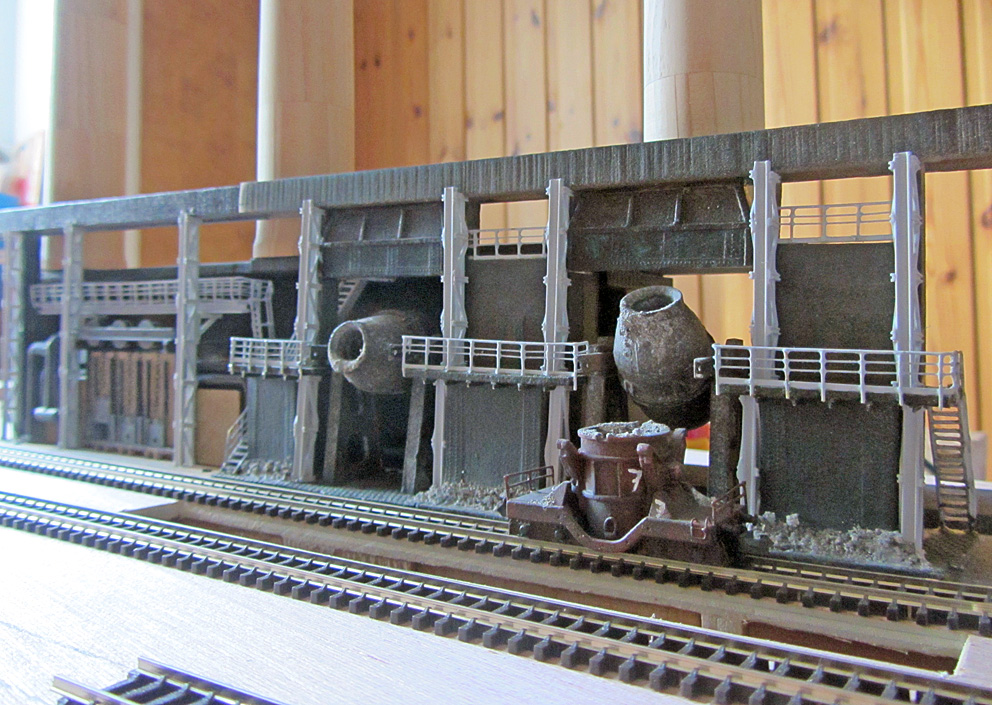

- 1410.jpg (367.44 Kio) Consulté 1669 fois
encore un petit travail avant de se replonger dans les réflexions, dans les projets... dans le rêve.
J'ai esquissé un modèle d'encombrement de pignon afin de fixer ses dimensions tenant compte des possibilités qu'offre la taille du module, de la nécessité de hauteur sous plafond compatible avec les ponts roulants et du désir que j'ai de permettre au regard de se glisser à l'intérieur de l'aciérie grâce à l'artifice d'un mur extérieur largement à claire voie

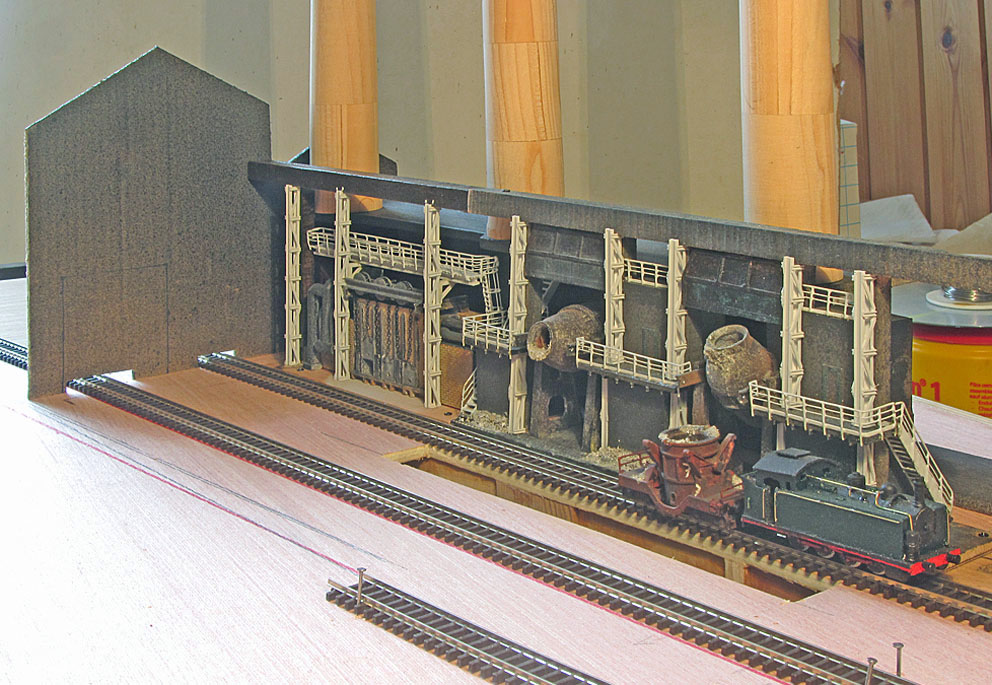

- 1419 .jpg (233.11 Kio) Consulté 1669 fois
maintenant, on va souffler un peu... à plus tard, merci pour l'intérêt que vous portez à ma petite usine.
