Re: Premier réseau vogele

Message par Michiel » 02 sept. 2017, 21:50

Tres interessant, surtout que j'arrive presque a cette etappe du cablage des segment. Je me pose la question comment tu interconnecteras les modules? Quelle connecteurs tu penses d'utilisé?
Avatar de l’utilisateur
vogele
Messages : 854
Inscription : 14 sept. 2014, 05:46
Type de centrale : Numérique
Localisation : Chaumont gistoux Belgique

Re: Premier réseau vogele

Message par vogele » 03 sept. 2017, 12:25

Michel,
Pour le courant de traction ce sera fiche banane ,(les prises femelles sont visible sur le bas en rouge et noir )
Les fils sont soudés directement sur le feeder .Et a l'autre extrémité vers le module suivant cette fois fiche mâles .
Pour le feeder accessoires (12 et 5 V ) même principe mais avec des sucres a enficher .
Les connections d'aiguillages vers le sera en fiche DB 9/15/25 séparer pour chaque modules .
Avatar de l’utilisateur
vogele
Messages : 854
Inscription : 14 sept. 2014, 05:46
Type de centrale : Numérique
Localisation : Chaumont gistoux Belgique

Re: Premier réseau vogele

Message par vogele » 03 sept. 2017, 12:29

J'ai encore ça aussi pour la connexion courant traction vers la central.
Pièces jointes
Avatar de l’utilisateur
vogele
Messages : 854
Inscription : 14 sept. 2014, 05:46
Type de centrale : Numérique
Localisation : Chaumont gistoux Belgique

Re: Premier réseau vogele

Message par vogele » 03 sept. 2017, 12:32

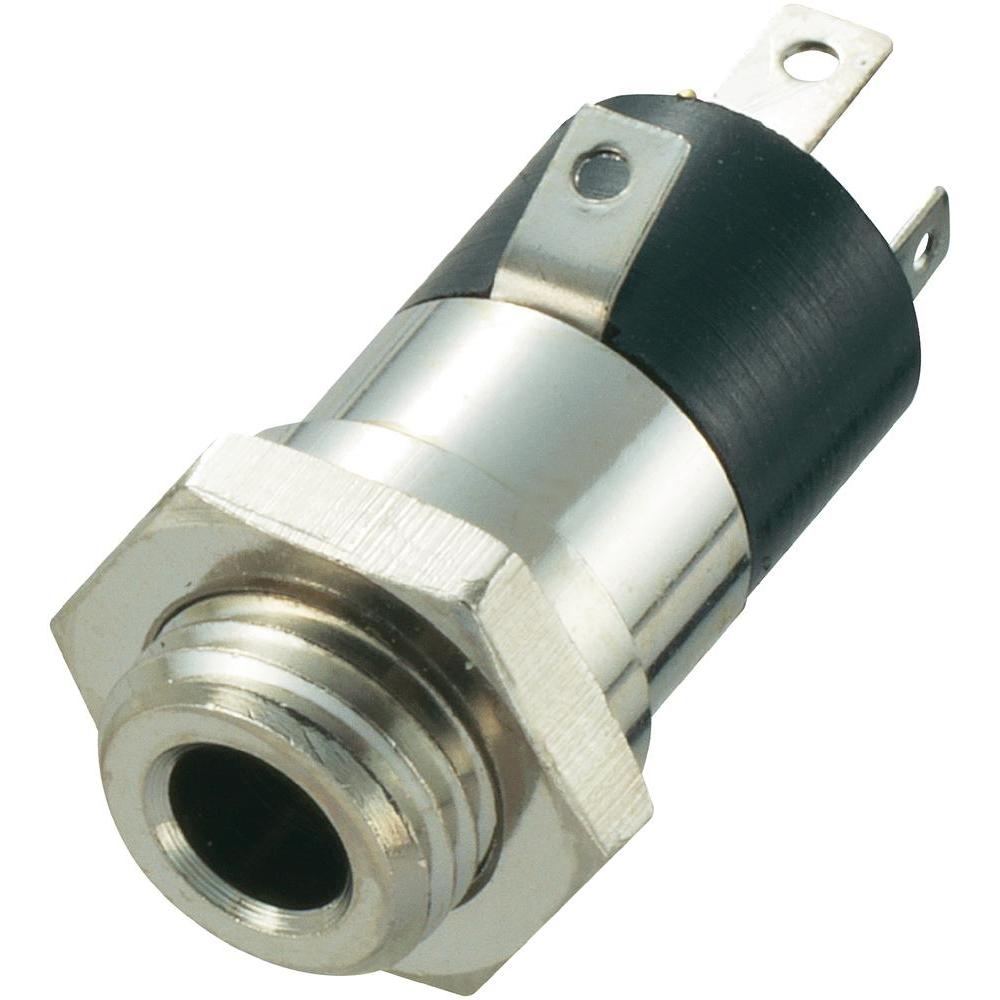

Pour le 12 V accessoires ceci .
Pièces jointes
Avatar de l’utilisateur
vogele
Messages : 854
Inscription : 14 sept. 2014, 05:46
Type de centrale : Numérique
Localisation : Chaumont gistoux Belgique

Re: Premier réseau vogele

Message par vogele » 03 sept. 2017, 12:35

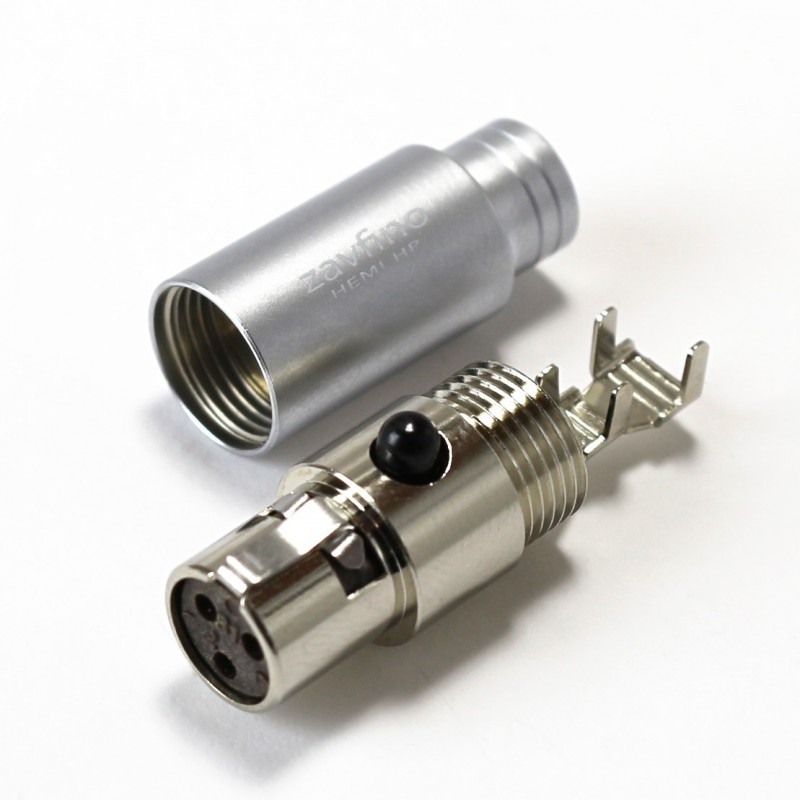

Pour le 5 v j'ai ceci .
De cette façon je ne peut pas me tromper pour les raccordements .
Pièces jointes
Avatar de l’utilisateur
Michiel
Messages : 749
Inscription : 05 nov. 2013, 11:52
Type de centrale : Numérique
Localisation : Waterloo
Contact :

Re: Premier réseau vogele

Message par Michiel » 04 sept. 2017, 08:53

Les XLS me semblent bien pour passe les allimentations et DCC. Je pensais, maintenant que je vois tes propositions, d'utiliser des XLS de 5 broches:
2 pour le DCC
3 pour le courant de base (12V~,7V~ et leur commun)

le 12V j'utilise pour l'alimentation les appareilles et "gadgets" sur le reseau (lanternes, eclairage dans maisons,...), le 7V j'utilise exlusivement pour les aiguillages.

Donc une seul connecteur pour connecter les cables de courant. Les connections des cables signaux je ferai avec de connecteurs "D" (15, 25, ou 35 broches depandant la quantite de files a passee entre les segments)

Merci pour tes propositions de connecteurs. Ca m'a aider a choisir mon systeme d'interconnection des modules. ;-)

(ton deuxieme connecteur pourrait etre confu avec du 220V, et risque de se tromper pendent le brachement des cables)
Avatar de l’utilisateur
vogele
Messages : 854
Inscription : 14 sept. 2014, 05:46
Type de centrale : Numérique
Localisation : Chaumont gistoux Belgique

Re: Premier réseau vogele

Message par vogele » 04 sept. 2017, 09:20

Michel,
La prise d'ordinateur sera sur le module ainsi que les autres connecteurs femelles .
Les fils seront fixes sur la sortie TCO vers les prises modules .
Pour l'alimentation 220 V il n'y en aura qu'une ( bornier dans le TCO ) pour répartir vers les transfos , central .Avec cette fois une prise normal 220 v
Le TCO sera a ventilation forcée avec ventilateurs de PC en entrée et sortie .
Avatar de l’utilisateur
vogele
Messages : 854
Inscription : 14 sept. 2014, 05:46
Type de centrale : Numérique
Localisation : Chaumont gistoux Belgique

Re: Premier réseau vogele

Message par vogele » 09 sept. 2017, 17:14

Bonjour a tous,

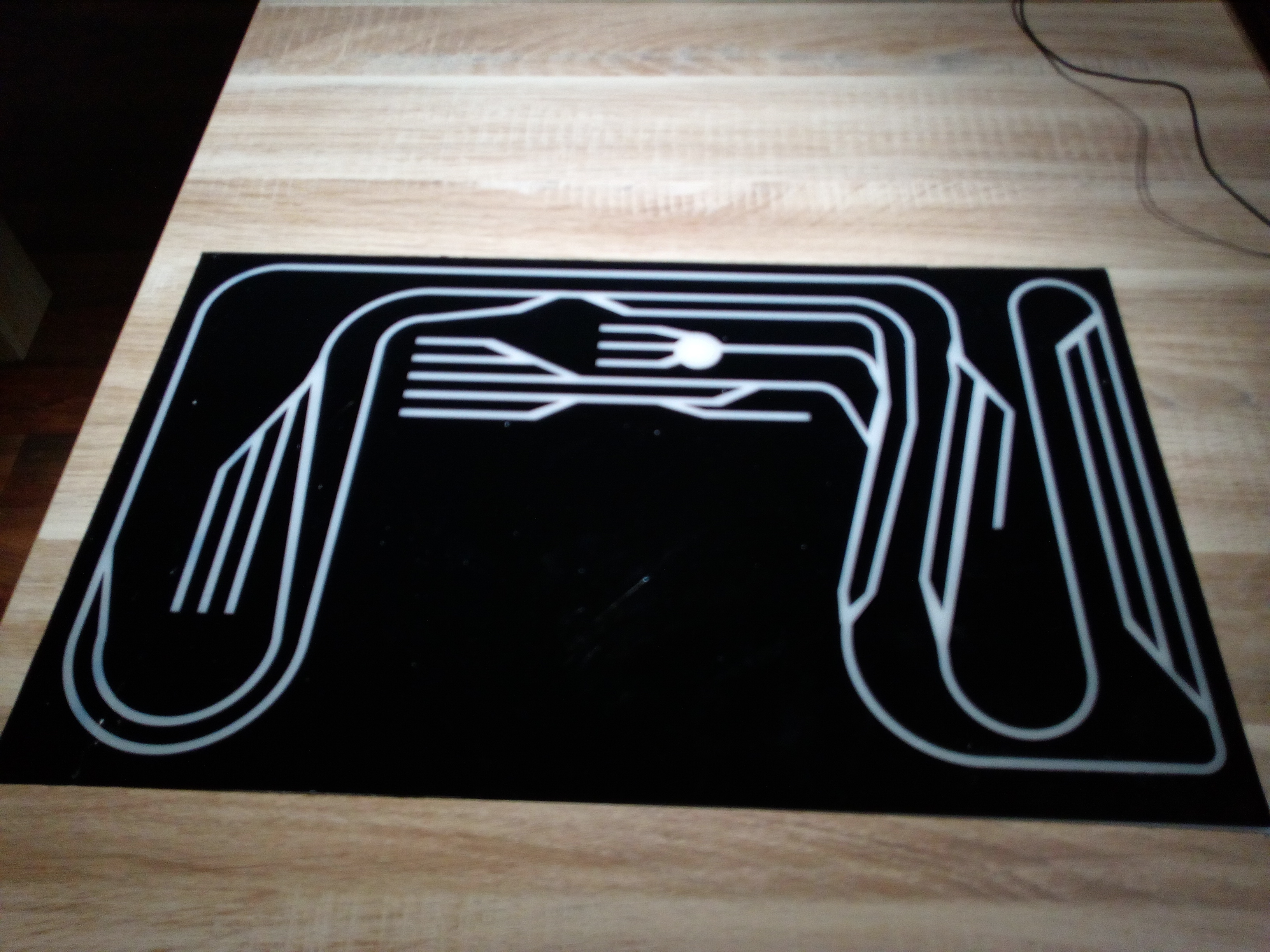

Pour la suite ,je me suis mis a mon tableau de commande .
Crée a partir de silhouette et découpé par la même :D
Sur du vinyle auto collant Et poser sur une plaque de plexci-glass blanc mat .
Bonne soirée a tous .
Pièces jointes
Avatar de l’utilisateur
tazoonet
Messages : 492
Inscription : 11 oct. 2016, 09:47
Type de centrale : Numérique
Localisation : france

Re: Premier réseau vogele

Message par tazoonet » 09 sept. 2017, 19:07

Très joli travail , c'est un superbe TCO avec les leds ca va en jeter
Avatar de l’utilisateur
vogele
Messages : 854
Inscription : 14 sept. 2014, 05:46
Type de centrale : Numérique
Localisation : Chaumont gistoux Belgique

Re: Premier réseau vogele

Message par vogele » 09 sept. 2017, 22:51

Leds ou fibre optique je ne sais pas encore ce que je vais y mètre .
J'ai de la fibre de 3 m/m reçue a Belgacom lors de travaux près de chez moi .
