Outil à biseauter le plasticard.
- JEPE
- Messages : 3608
- Inscription : 20 août 2013, 18:41
- Type de centrale : Numérique
- Localisation : Corroy-le-Grand
Outil à biseauter le plasticard.
Lorsque l’on veut construire quelque chose en plasticard, il ne suffit pas de recopier un plan.

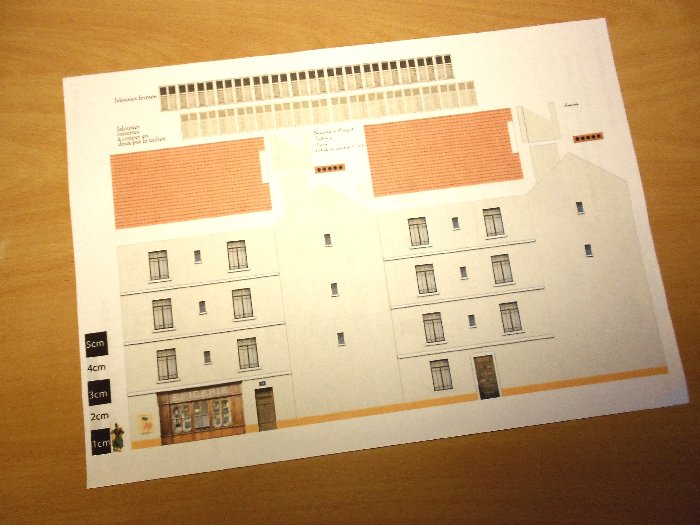

Par exemple je trouve sur internet, une jolie maison en papercraft.
La faire en papier bristol n’est déjà pas trop aisé, avec souvent un résultat ne convenant pas à mon attente.
Il existe chez nos revendeurs favoris, des feuilles de plastique imitant parfaitement les briques au 1/160.
Donc il suffirait de recopier le plan sur du plasticard pour avoir une belle maison tel un kit classique.
Problème, en carton les coins de façades par exemple se plient, donc pas de surépaisseur.
Avec mon plastique, bien découpé suivant le plan, au moment du montage, les dimensions vont changer du fait de l’épaisseur du plastique.

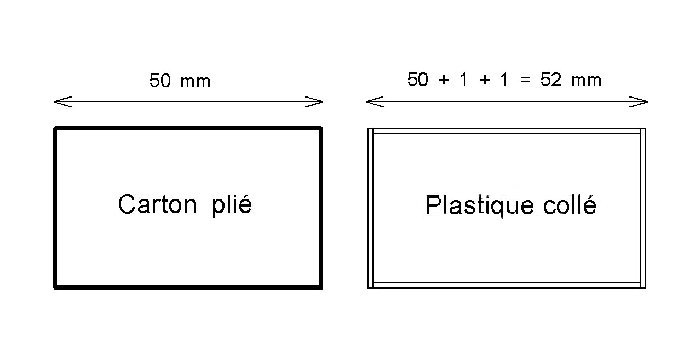

Comme vous pouvez le constater, avec une feuille de 1mm, ma façade a pris 2 mm de plus.
Ce n’est pas beaucoup, mais du fait de notre échelle 1/160ème, cela va fortement gêner la suite du montage si je respecte bien toutes les cotes.
Une solution est de couper 1mm de chaque côté, mais cela deviendra de plus en plus difficile au fur et à mesure de l’avancement des travaux.
Le plus simple est de biseauter à 45° les bords à coller.
Mais aller biseauter des petites pièces de 1 mm d’épaisseur à exactement 45°.
J’ai donc confectionné un outil spécial (comme d’habitude avec de la récup).

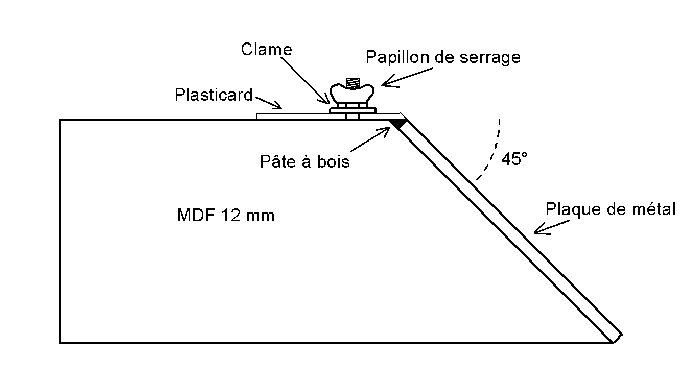

Il est constitué de planchettes MDF 12mm.
Les côtés sont coupés à exactement 45° par rapport à l’horizontal.
Une plaque métallique bien lisse est fixée sur la pente, elle servira à guider le ponçage.
A chaque extrémité, une vis permet à l’aide de deux papillons de serrer une clame pour maintenir le plasticard durant l’opération.

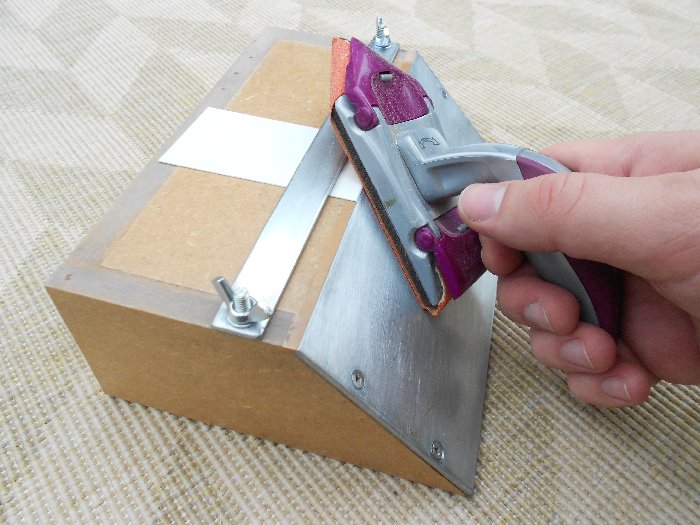

Il suffit alors de placer le panneau à biseauter juste au bord de la plaque métallique, et de le poncer à l’aide d’une cale (papier très fin).

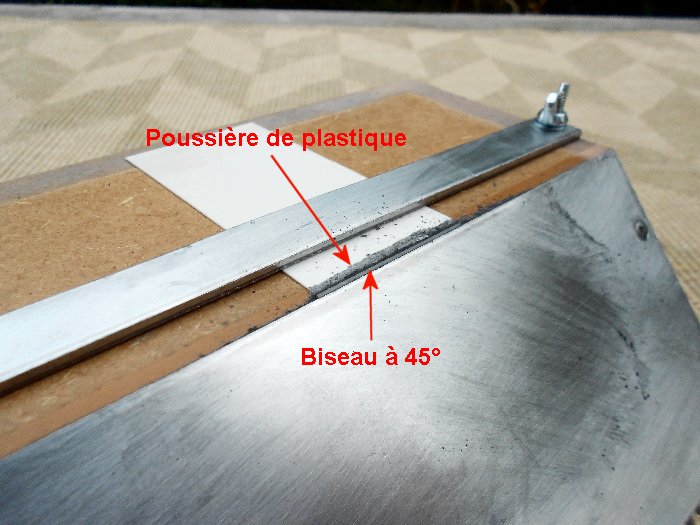

Guidée par la plaque métallique la cale va éroder la partie émergeante du plastique en lui donnant une inclinaison de 45°.
Il faut donc biseauter proprement tous les côtés intérieurs qui vont se joindre, et nous n’aurons ainsi aucune surdimension.
Par exemple je trouve sur internet, une jolie maison en papercraft.
La faire en papier bristol n’est déjà pas trop aisé, avec souvent un résultat ne convenant pas à mon attente.
Il existe chez nos revendeurs favoris, des feuilles de plastique imitant parfaitement les briques au 1/160.
Donc il suffirait de recopier le plan sur du plasticard pour avoir une belle maison tel un kit classique.
Problème, en carton les coins de façades par exemple se plient, donc pas de surépaisseur.
Avec mon plastique, bien découpé suivant le plan, au moment du montage, les dimensions vont changer du fait de l’épaisseur du plastique.
Comme vous pouvez le constater, avec une feuille de 1mm, ma façade a pris 2 mm de plus.
Ce n’est pas beaucoup, mais du fait de notre échelle 1/160ème, cela va fortement gêner la suite du montage si je respecte bien toutes les cotes.
Une solution est de couper 1mm de chaque côté, mais cela deviendra de plus en plus difficile au fur et à mesure de l’avancement des travaux.
Le plus simple est de biseauter à 45° les bords à coller.
Mais aller biseauter des petites pièces de 1 mm d’épaisseur à exactement 45°.
J’ai donc confectionné un outil spécial (comme d’habitude avec de la récup).
Il est constitué de planchettes MDF 12mm.
Les côtés sont coupés à exactement 45° par rapport à l’horizontal.
Une plaque métallique bien lisse est fixée sur la pente, elle servira à guider le ponçage.
A chaque extrémité, une vis permet à l’aide de deux papillons de serrer une clame pour maintenir le plasticard durant l’opération.
Il suffit alors de placer le panneau à biseauter juste au bord de la plaque métallique, et de le poncer à l’aide d’une cale (papier très fin).
Guidée par la plaque métallique la cale va éroder la partie émergeante du plastique en lui donnant une inclinaison de 45°.
Il faut donc biseauter proprement tous les côtés intérieurs qui vont se joindre, et nous n’aurons ainsi aucune surdimension.
Dernière modification par JEPE le 03 juin 2015, 17:34, modifié 2 fois.
Raison : Ce sujet a été déplacé dans une catégorie lui correspondant mieux
Raison : Ce sujet a été déplacé dans une catégorie lui correspondant mieux
-
- Messages : 1343
- Inscription : 16 sept. 2013, 16:41
- Type de centrale : Analogique
- Localisation : Tournai
Re: Outil à biseauter le plasticard.
Tu trouves également chez les détaillants pour matériel d'encadrement et sous-verres, des "cutters" à 45°servant à biseauter les cartons. Ces derniers offrent une coupe nette.
