Re: Présentation

Michiel · Message par **Michiel** » 19 juin 2019, 09:42

Que pensez-vous de ce clôture type Roeselare de l'Etat Belge, pre-SNCB? Est-ce-que ce serait pas un projet réalisable. Je serai en tous cas amateur de prendre possible 2 ou 3 metres, dependent du prix. Je ne les ai pas encore trouvé en N. En H0 ils existent déjà.

oli55 · Message par **oli55** » 19 juin 2019, 11:57

Salut,

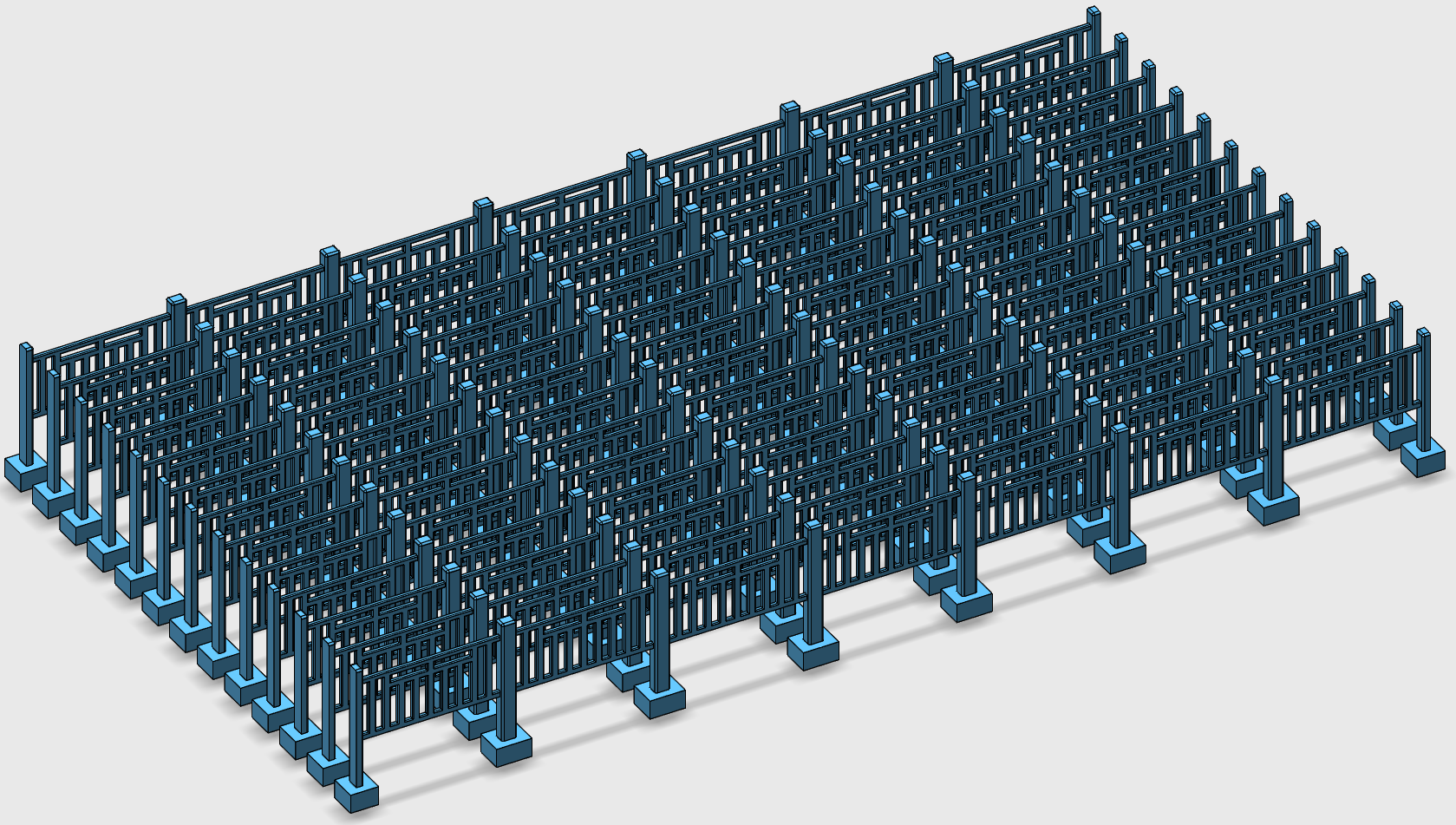

c'est tout à fait réalisable, voici une image du fichier stl d'une plaque de barrière ciment type français.

: BarrièresN.png (502.36 Kio) Consulté 12198 fois

Les gros pieds sont des points d'attache pour l'impression et sont évidemment à éliminer.

Imprimés en résine blanche avec une photon, la plaque fait 13 barrières de 11 cm soit ~ 1,30 m par plaque.
J'en imprime régulièrement pour le club (AMFB) pour un coût de 20€ la plaque.

Ton modèle est très esthétique et ayant toutes les cotes, pas super compliqué à modéliser.
Je peux me lancer là-dessus, mais pas avant fin août, préparation de la PO de l'AMFB (24-25 août) et actuellement plusieurs projets à finir pour cette date.

Pour ceux qui seraient intéressés, le fichier stl est disponible sur simple demande ainsi que le fichier de conception réalisé sous Autodesk 123Design (que je n'utilise plus, je suis passé à Fusion 360)

Olivier

Castor · Message par **Castor** » 19 juin 2019, 13:00

Merci Olivier. Tu es sur tous les fronts...

RolandVV · Message par **RolandVV** » 19 juin 2019, 20:40

Pour Michiel :
voici un lien pour des barrières du type souhaité :
http://www.trains160.com/fr/accessoires ... ype-2.html
RVV

oli55 · Message par **oli55** » 24 juin 2019, 19:03

Salut,

je continue ici pour ne pas continuer à polluer le poste AGP3D.
(Les modérateurs pourraient-ils déplacer la question de Michiel et ma 1° réponse ici ?)

Réalisation et impression du modèle:

: SG 6 rosaces.png (545.37 Kio) Consulté 12224 fois

Les puristes remarquent tout de suite qu'elle n'est pas conforme au plan: les deux vides au bord des poteaux ne sont pas présents: pour la bonne raison qu'elles ne sont pas possibles à reproduire car pas assez larges (0,2mm d'espace) : la résine visqueuse n'arrive pas à se dégager et donc se fait prendre dans la polymérisation: ça donne un piquet horrible avec un petit chapeau ridicule:

: SG 6ros vs SG.jpg (186.59 Kio) Consulté 12224 fois

Les photos sont nulles et comme toujours très cruelles, néanmoins le gondolage que l'on observe au niveau des montant verticaux provient d'un tirage de la résine lors de la polymérisation: ces montants font 0,4mm de large pour 0,3mm d'épaisseur: structure très faible pour se dégager de la viscosité de la résine.

Peut-être en essayant d'épaissir le modèle: un peu comme le modèle ci-dessous:

: Comp2.png (277.34 Kio) Consulté 12224 fois

: Comp3.png (441.78 Kio) Consulté 12224 fois

Mais ça, se sera pour plus tard ....

Olivier

PS: si quelqu'un avait les vraies cotes de la barrière simple, je serai intéressé: je pense que la mienne n'est pas tout à fait correcte.

RolandVV · Message par **RolandVV** » 24 juin 2019, 20:04

Bonjour Olivier,
Ci-joint, un plan de barrière en béton ''type Roulers'' de la SNCB, que j'ai trouvé quelque part sur Internet mais je ne sais plus où.
Les dimensions sont les mêmes que celles que j'ai relevé à Viroinval il y a quelques années. Les 4 côtés des losanges et leurs 4 attaches mesurent 5 cm d'épaisseur.
Bon amusement.
Roland.

: Cloture béton SNCB type Roulers .jpg (67.06 Kio) Consulté 12220 fois

oli55 · Message par **oli55** » 24 juin 2019, 20:14

Salut,

merci de ton aide, là c'est le plan que Michiel avait posté et qui a servi à la modélisation.

Ce qui m'intéresserait, c'est le plan de la barrière plus rectangulaire comme celle que j'ai mise à côté de la "Saint-Gerard"

Olivier

RolandVV · Message par **RolandVV** » 24 juin 2019, 21:39

Hello
Sur le forum de TrainMiniatureMagazine, il y a tout un fil consacré aux barrières en béton de la SNCB (y compris le modèle Vandervelde), avec , au fil des pages, des plans côtés et des photos...
Bon amusement.
R.

Michiel · Message par **Michiel** » 25 juin 2019, 13:23

Ah! tres promettant, ce cloture "Roeselare" (Roulers en francais). Il y a seulement une petite chose a propos du design: Il y a que 5 losanges par longeur, et deux ouvertures simples. C;est une petit difference qui fait quandmeme une grande differemce dans l'aspect general. J'ai illustré avec Gimp la difference:

Message par **Andre** » 25 juin 2019, 16:02

oli55 a écrit : 24 juin 2019, 19:03 la résine visqueuse n'arrive pas à se dégager et donc se fait prendre dans la polymérisation:

Peut-être qu'un autre paramétrage de la machine est à prévoir.
Les paramètres d'usine ne sont pas forcément optimaux. Généralement c'est une base de travail .
Sur nos imprimantes un "G code spécifique" a été créé pour optimiser les impressions, et adapté à chacun de nos modèles.
Température, retrait, vitesse, épaisseur de couche ....
En résumé, une loco n'est pas imprimée avec les codes d'une voiture.

Il n'y pas de miracle, il faut chercher et encore chercher pour trouver le bon réglage.

Bon courage. Oser persévérer et luter.
A.
