Bonsoir tout le monde,
En fin du mois d'août, j'écrivais :
"à suivre quand j'aurai du nouveau"
Je vais commencer par vous présenter mes excuses, car il y a eu du nouveau, mais j'attendais qu'il y ait quand même assez de choses à se mettre sous la dent avant de vous embêter avec des "petits pas"… car j'avance lentement, ma chi va piano…

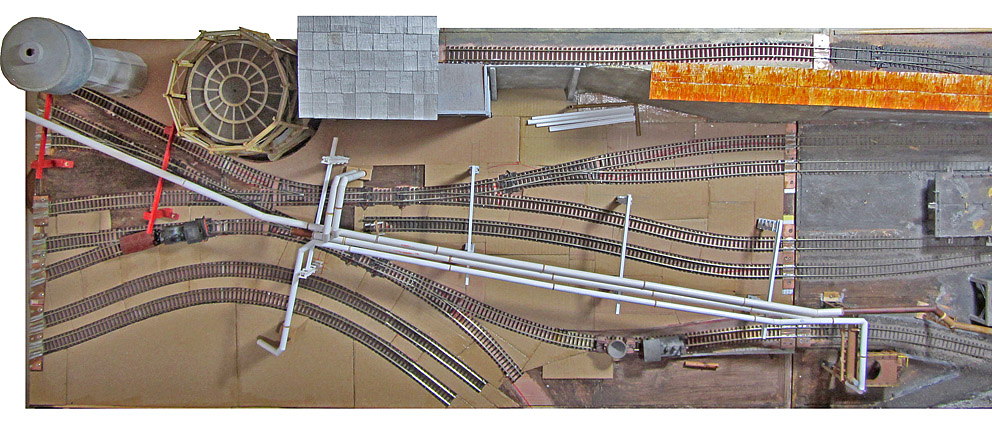

On va reprendre contact avec cette vue de drone qui nous remet dans l'ambiance et qui permet de définir les endroits du module où je devrai ménager les chemins de circulation qui se combinent avec le rail

- 4109 copie.jpg (224.06 Kio) Consulté 4102 fois
Je reviens sur le sujet "Bassin de décantation" . Je pense en avoir déjà glissé un mot
je n'en ai aucune connaissance, aucun témoignage...
Cette structure prendra place là où il reste de la place, sous l'extrémité des canalisations de l'eau, dans le creux dessiné par les deux voies de garage. (
là où il y a un marqueur rouge sur la dernière photo)
Je pense m'inspirer de quelque chose qui ressemble à ce que je désire et que j'ai rencontré sur le site de Völklingen. Enfin c'est une idée que j'ai retenue.
A ce stade, une question se pose déjà :
Comment restituer la complexité du site (
vous allez vous rendre compte avec les photos) ?
Je vais sérieusement simplifier d'autant que je ne comprends pas bien comment cela fonctionne et que dans le cas de Vireux c'est totalement étranger…
D'abord tenter d'avoir une meilleure idée de l'implantation générale.

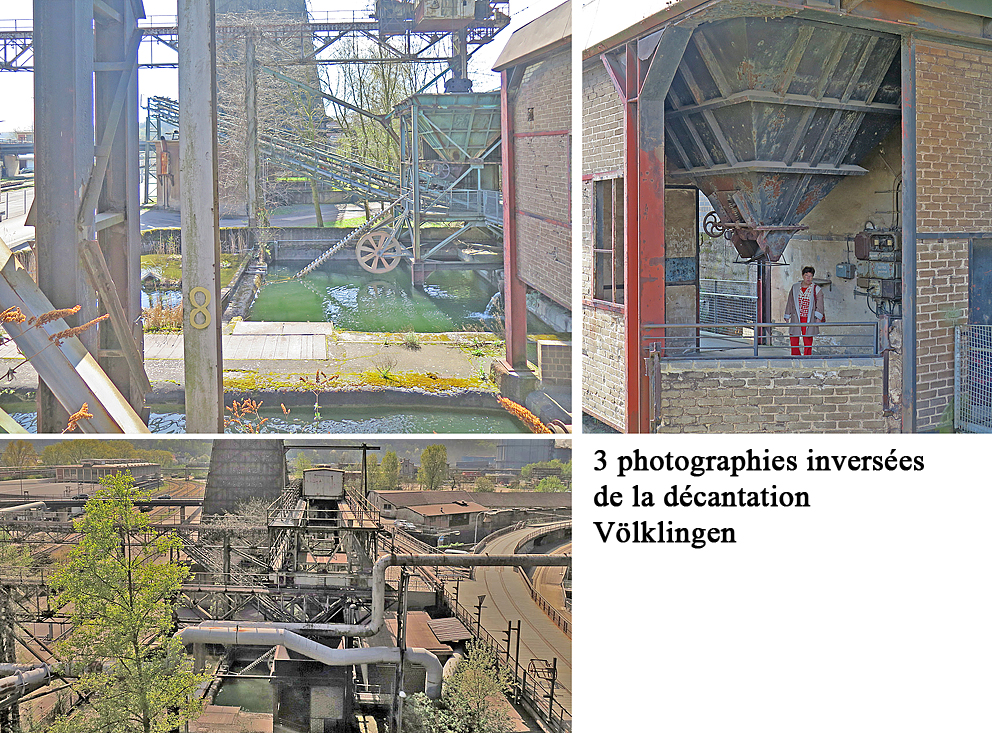

En réalité, le bac est double, divisé par une sorte de digue. Une des trémies est incluse dans une enceinte de maçonnerie et reliée à la terre ferme par passage bétoné. Les trémies sont sous le double chemin qui supporte une sorte de cabine Voir le composite ci-dessous

- Décantation-Völklingen inversé.jpg (1003.14 Kio) Consulté 4102 fois
Pourquoi inverser ?
Parce que c'est la disposition que je devrai donner à ce groupe en fonction des disponibilités sur le module

.
Je m'inspirerai des deux trémies en simplifiant, pour le reste, les superstructures, on verra plus loin, ce ne sera pas donné

.

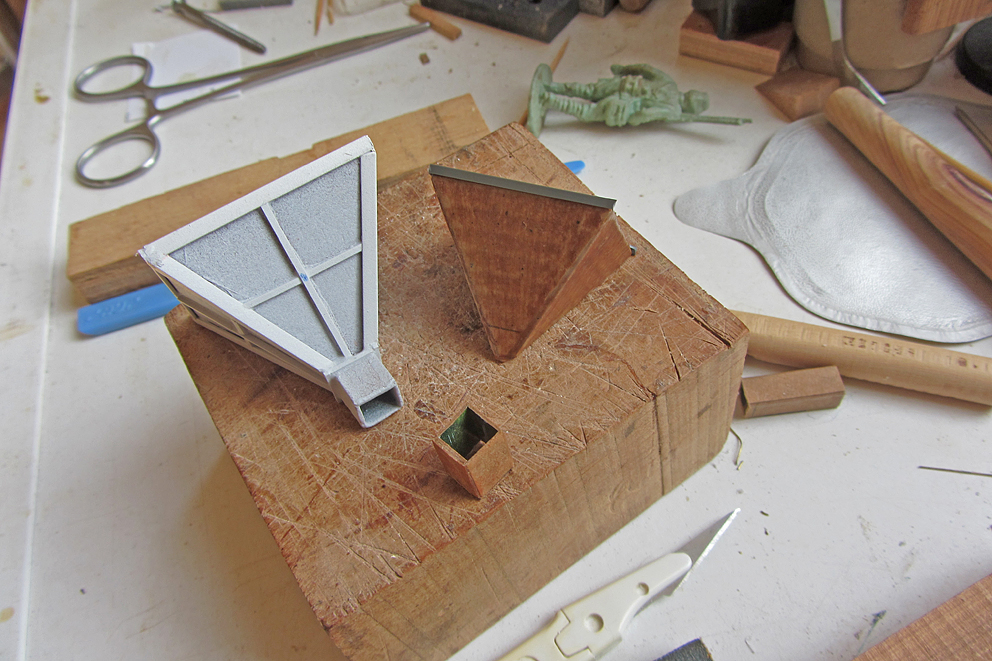

Après quelques essais de réflexion (intermittente) j'ai à tout hasard entamé la construction de trémies un peu dans le genre de celles illustrées dans le composite de Völklingen

- 4121.jpg (588.53 Kio) Consulté 4102 fois

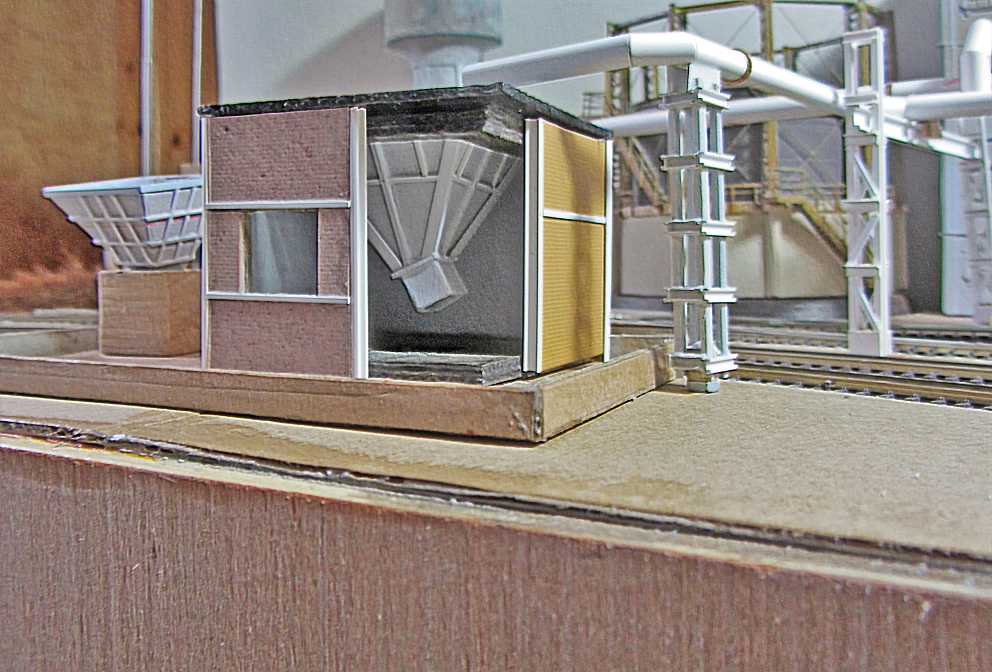

Et c'est parti pour ce qui est maçonné

- 4137.jpg (825.88 Kio) Consulté 4102 fois

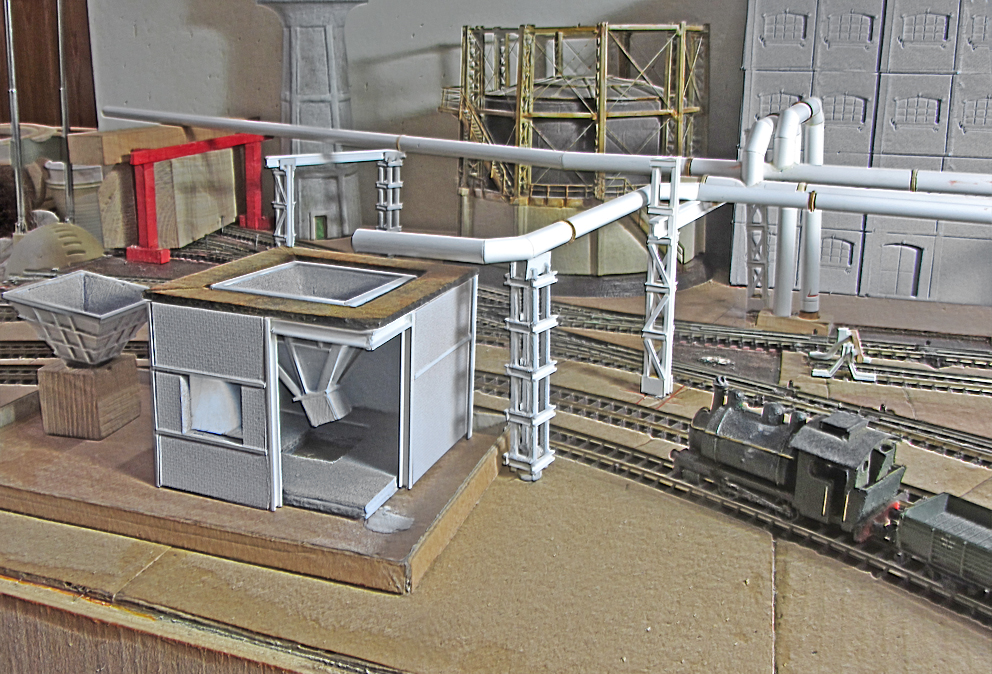

Le plateau carton, c'est l'encombrement possible pour les espèces de bassins dans lesquels baigne cet ensemble.
Y aura pas beaucoup de place pour la flotte, mais on fait ce qu'on peut, comme on peut...

- 4139 copie relief.jpg (694.98 Kio) Consulté 4102 fois

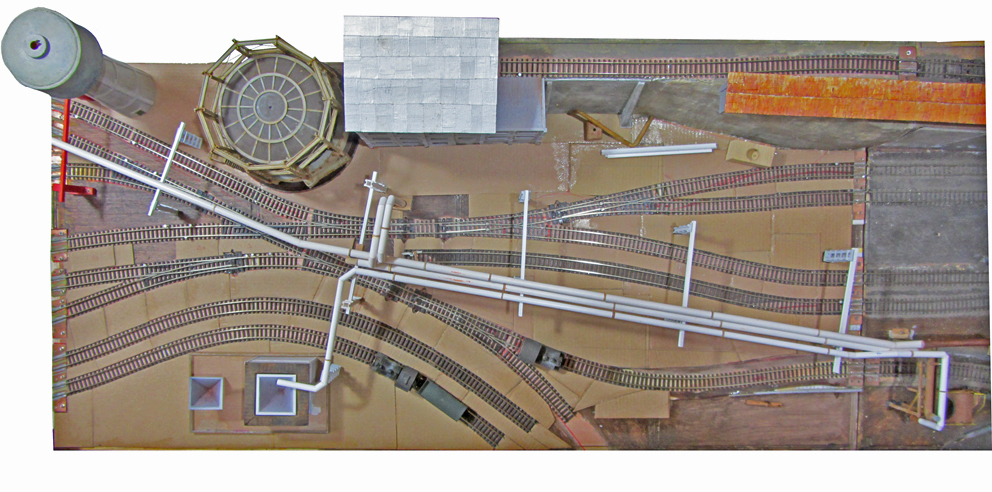

On commence à entrevoir l'aspect que ça pourra avoir dans son environnement
ainsi que la place prise sur le module

- 4140 vue du haut .jpg (514.19 Kio) Consulté 4102 fois

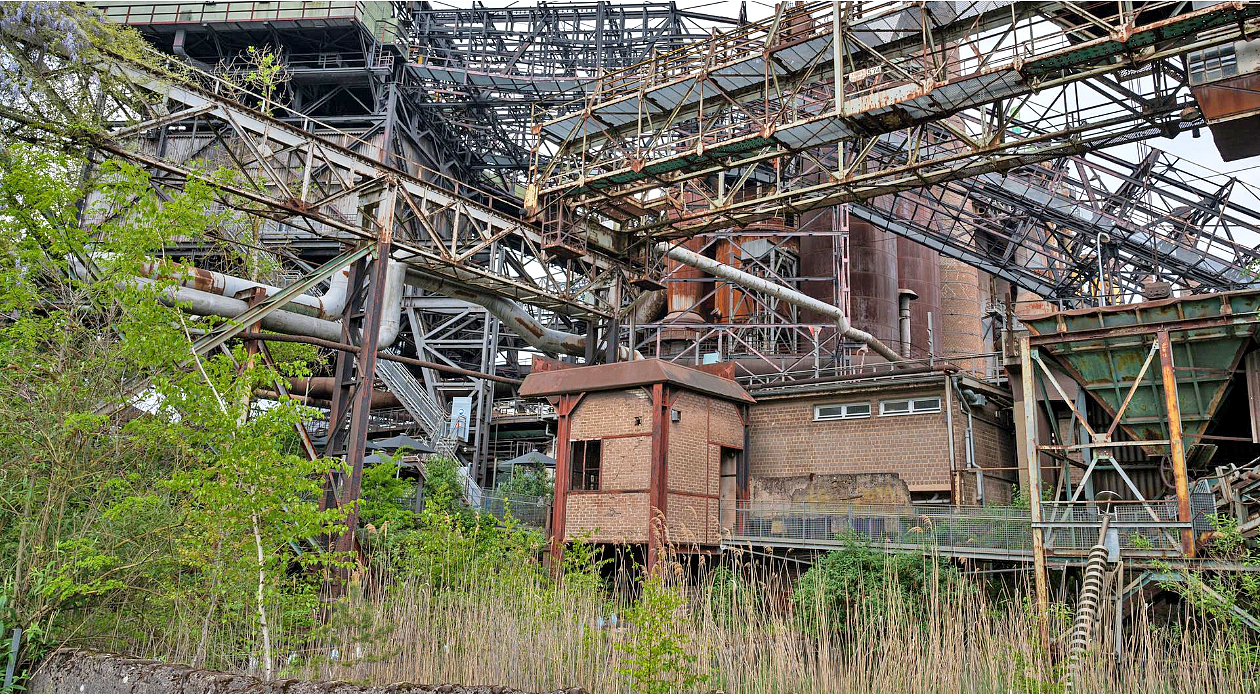

Mais, je viens de trouver un beau document que voici, inversé lui aussi

- angle inédit.jpg (1.41 Mio) Consulté 4102 fois

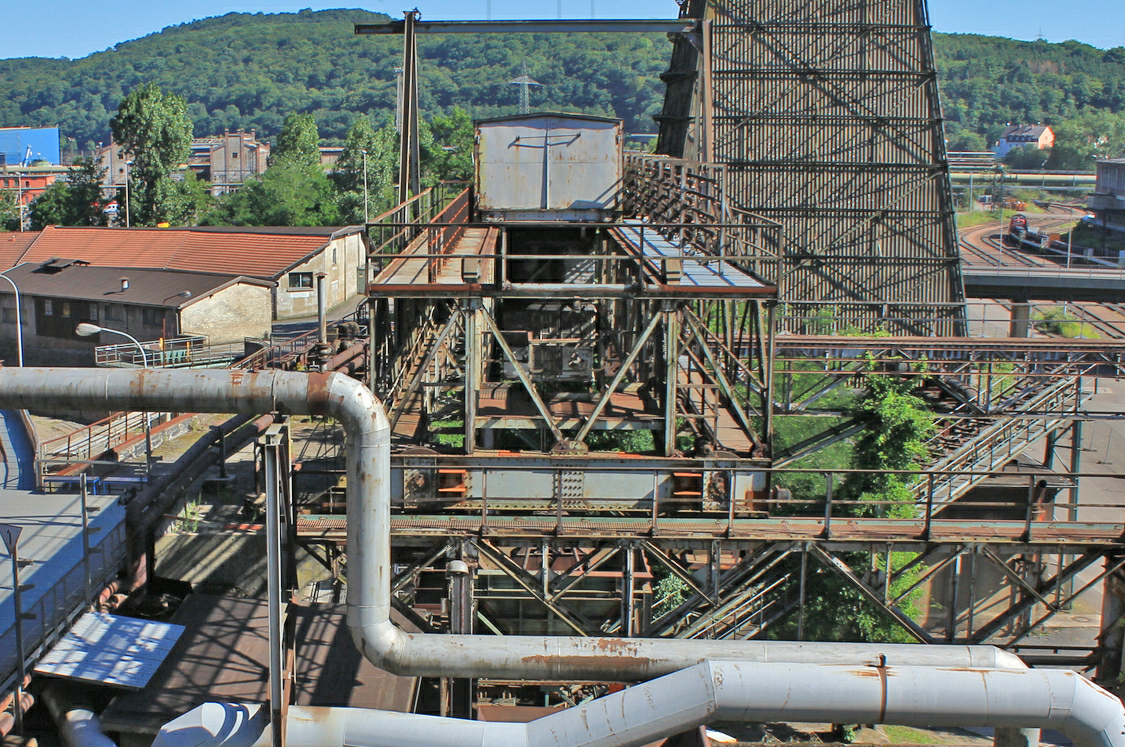

Et cette photo, dont j'ignore l'origine, fera un bon guide aux côtés d'une des nôtres, présentée ci-dessous, pour s'approcher autant que se peut la réalité en tenant compte de l'espace disponible et , éventuellement, du travail déjà réalisé (et de ce que je peux...

- Pont sur les trémies_extrémité.jpg (1.18 Mio) Consulté 4102 fois

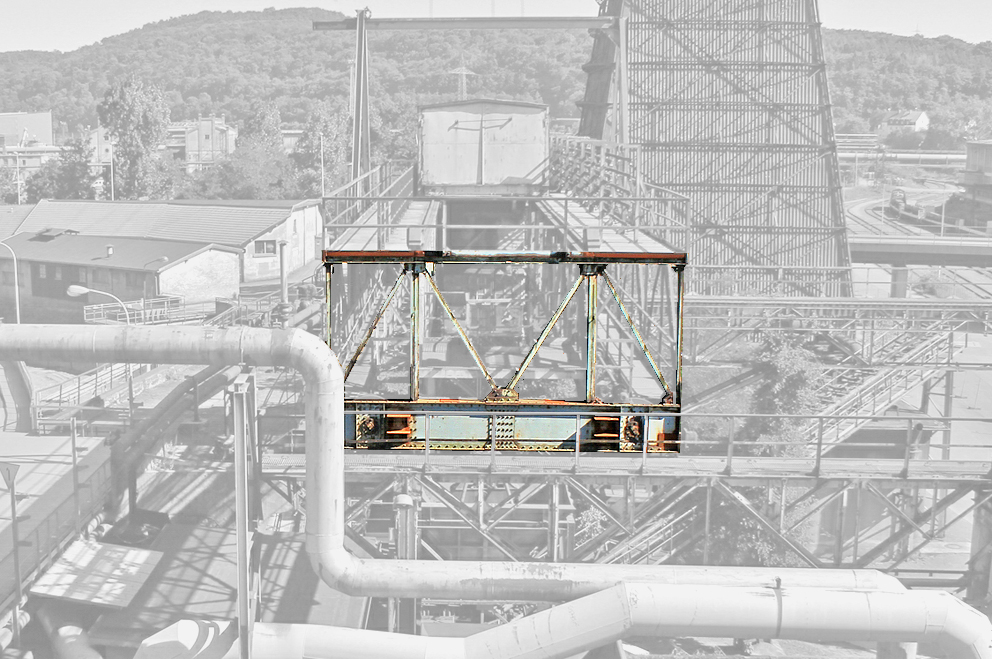

Projet de construction des superstructures de ce poste de décantation.
- aux 4 coins du bassin dresser 4 piliers qui vont supporter la piste de roulement (à inventer encore en fonction de la réalité) d'un pont
- Ce pont aura 2 étages avec 2 passerelles de chaque côté du chemin des câbles,
l'étage supérieur porte les rails de translation où peut se déplacer un abri mobile sous lequel pendent les câbles auxquels on peut accrocher une
trémie
Problème : il faut un "reposoir afin de pouvoir permuter ces trémies...
Voir si possible le reposoir entre les deux emplacements des trémies !!! mais ça ce n'est pas envisageable, alors on va permuter les trémies et il n'y en aura qu'une pour les voyages, la seconde dans sa cabane sera affectée à une décantation plus poussée… on dira ainsi…
- Pour les deux étages, faire les faces des côtés d'une pièce
longueur = 200 / 210 mm
hauteur doit permettre la circulation sur la passerelle du bas soit 25 mm

- Pont sur les trémies_extrémité .jpg (474.64 Kio) Consulté 4102 fois
Passerelles du haut = garde-fous à l'extérieur seulement
Passerelles du bas = garde-fous extérieurs et intérieurs (garde-fous en fil laiton 0,3 et 0,4)
Pour les cadres qui solidarisent ces faces longues il faut un espace libre au centre de 35 mm (place pour le haut de la trémie)
Les faces longues sont deux par deux avec espace de circa 9 mm
Ce qui fait largeur totale de ces cadres de bout = circa 60 mm
Hauteur totale 35 mm hors la tôle du bas qui cache le mécanisme de translation perpendiculaire à la longueur, (je planche sur ça pour le moment)

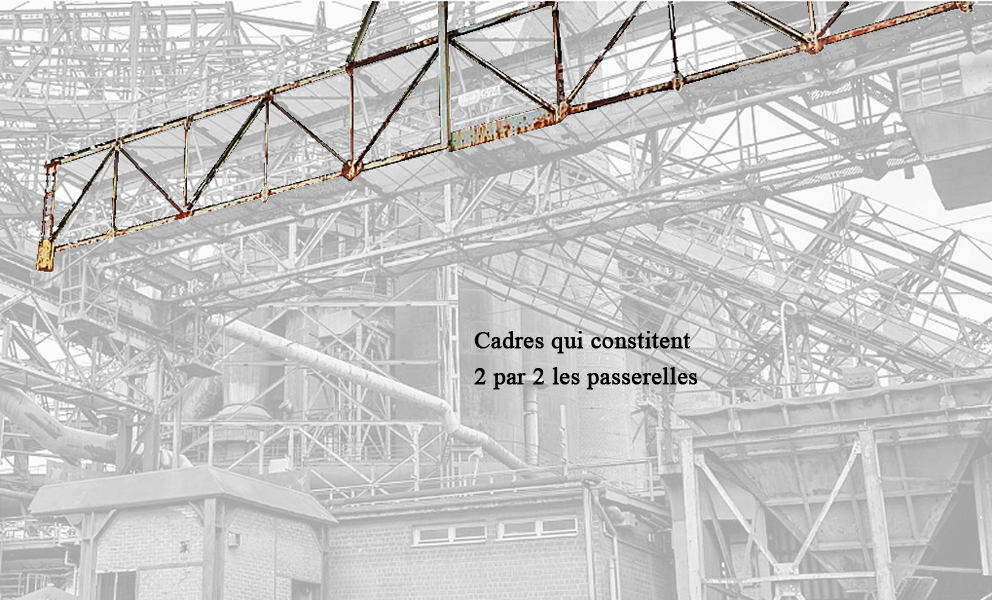

- Pont sur les trémies_faces latérales en cours.jpg (449.54 Kio) Consulté 4102 fois

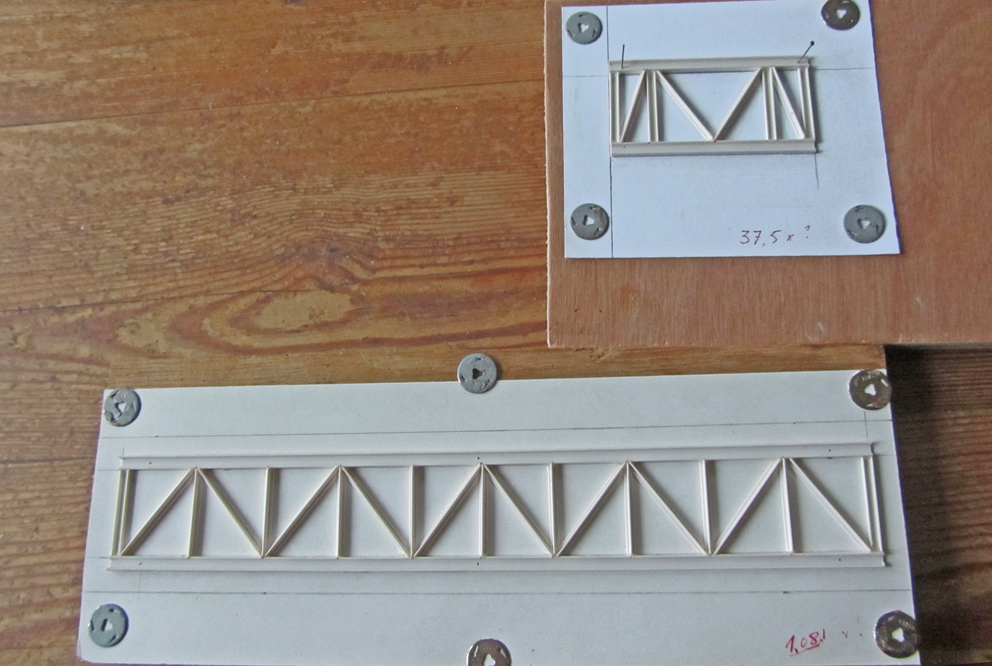

Il me reste de quoi faire des empreintes en silicone, je vais donc suivre ce chemin

- 4146.jpg (488.91 Kio) Consulté 4102 fois
Les empreintes sont faites, je commence la production
On en parlera dans son temps,
ça fait du boulot, mais c'est passionnant,
à vous en reparler...
