ok, merci pour l'info. Personnellement, je ne prévois pas d'éclairage. J'installe un décodeur Esu 59826 et un décodeur FX 59120 dans la voiture arrière.
J'ai réalisé tout le plan de câblage sur papier, il n'y a plus qu'à les placer.

J'ai soudé une prise femelle pour l'ABX ce qui permet si besoin de changer de décodeur.
De mémoire 5-6€.

Bon courage pour la partie soudure et assemblage
Patience et minutie.

J'ai quatre petites questions.
Quel décodeur as-tu utilisé pour le moteur ?
A t'il un fil bleu (+) ?
Sinon comment as-tu procédé pour avoir le + pour l'éclairage ?
Quels leds as-tu utilisé pour les feux de convoi (leds a 2 ou 3 broches) ?
Merci et bonne continuation

Bonjour Jepe

* J'ai soudé une prise femelle 51993 Esu, next18 car je souhaitais ajouter un éclairage sur l'ABX. J'y ai branché un décodeur Lenz.
* Oui il y a un fil bleu.
* Pour l'éclairage j'ai suivi le tutoriel de Alexmonb, utilisation fils blanc et jaune pour chaque cathode et soudage d'une résistance sur anode, ensuite alimenté par fil noir.

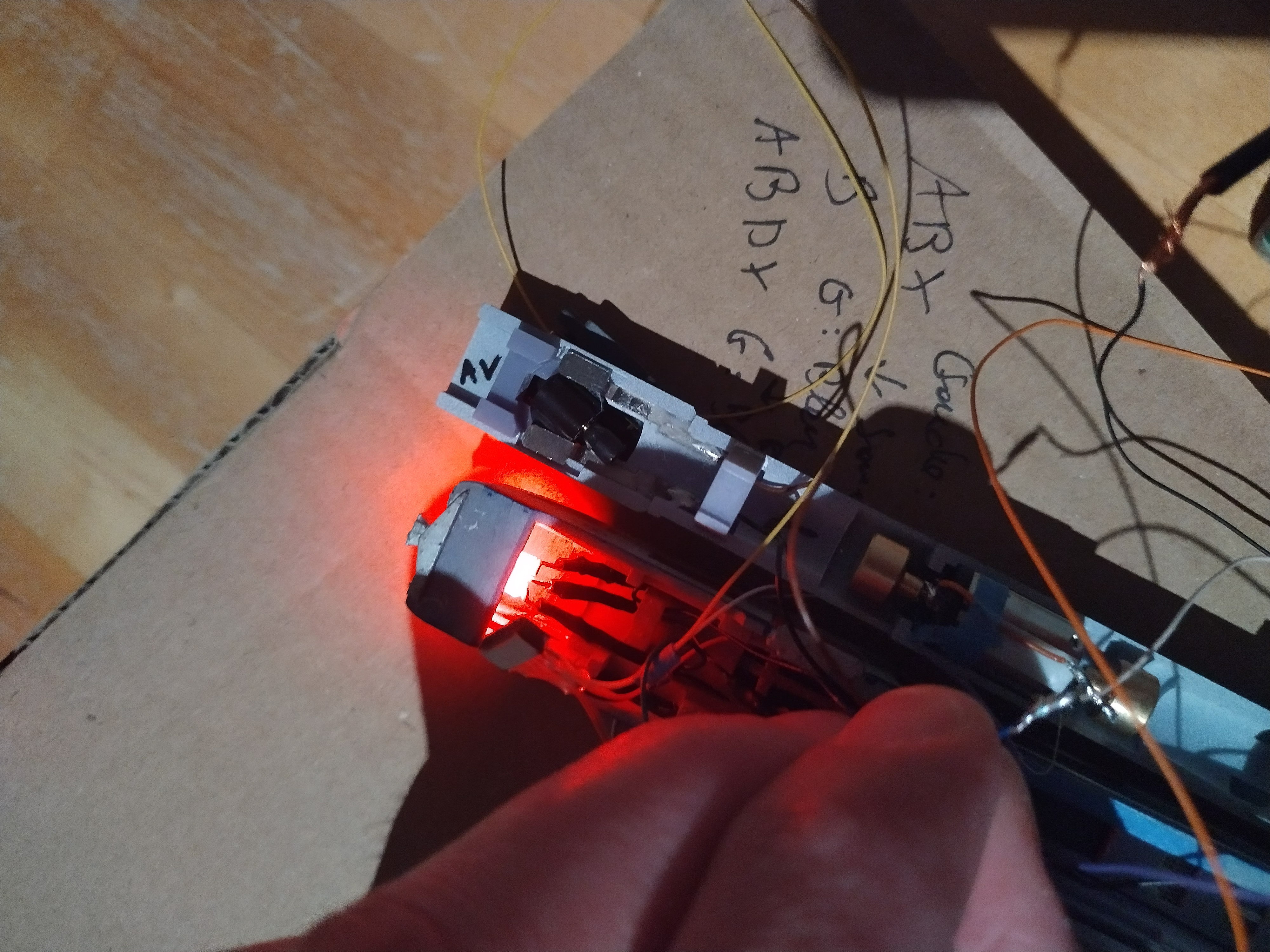

En analogique marche avant j'ai bien led en blanc, marche arrière je n'ai pas retesté.
Si je me suis planté sur les couleurs de fil dites moi
* Led à trois broches pour digital. Je ne vous cache pas que ces soudures m'ont rendu fou.

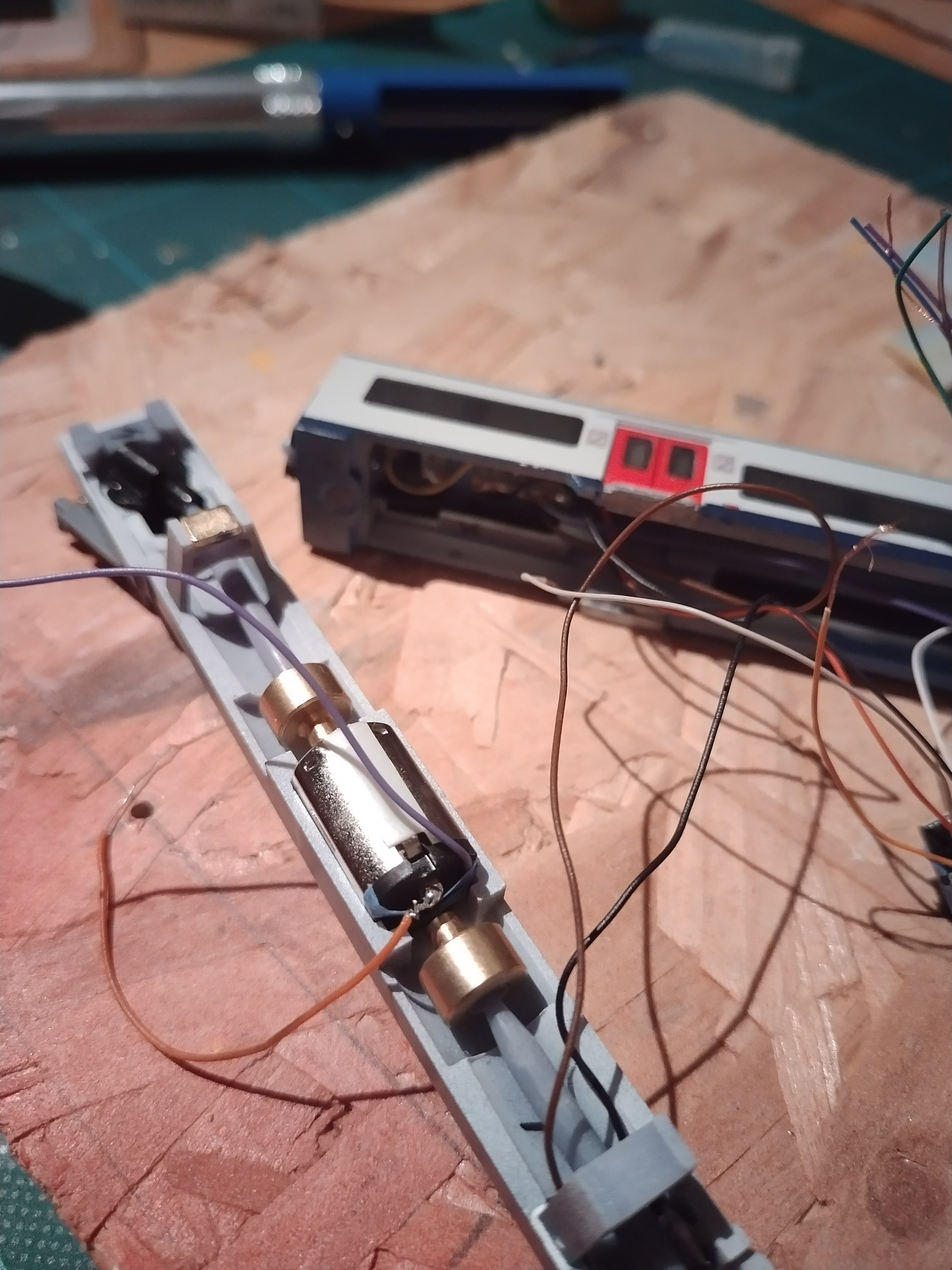

En voulant arranger les fils dans la caisse une soudure de fil sur moteur à cassé.
Puis en sortant le moteur c'est l'autre qui a cassé Je suis repassé à la soudure au fil

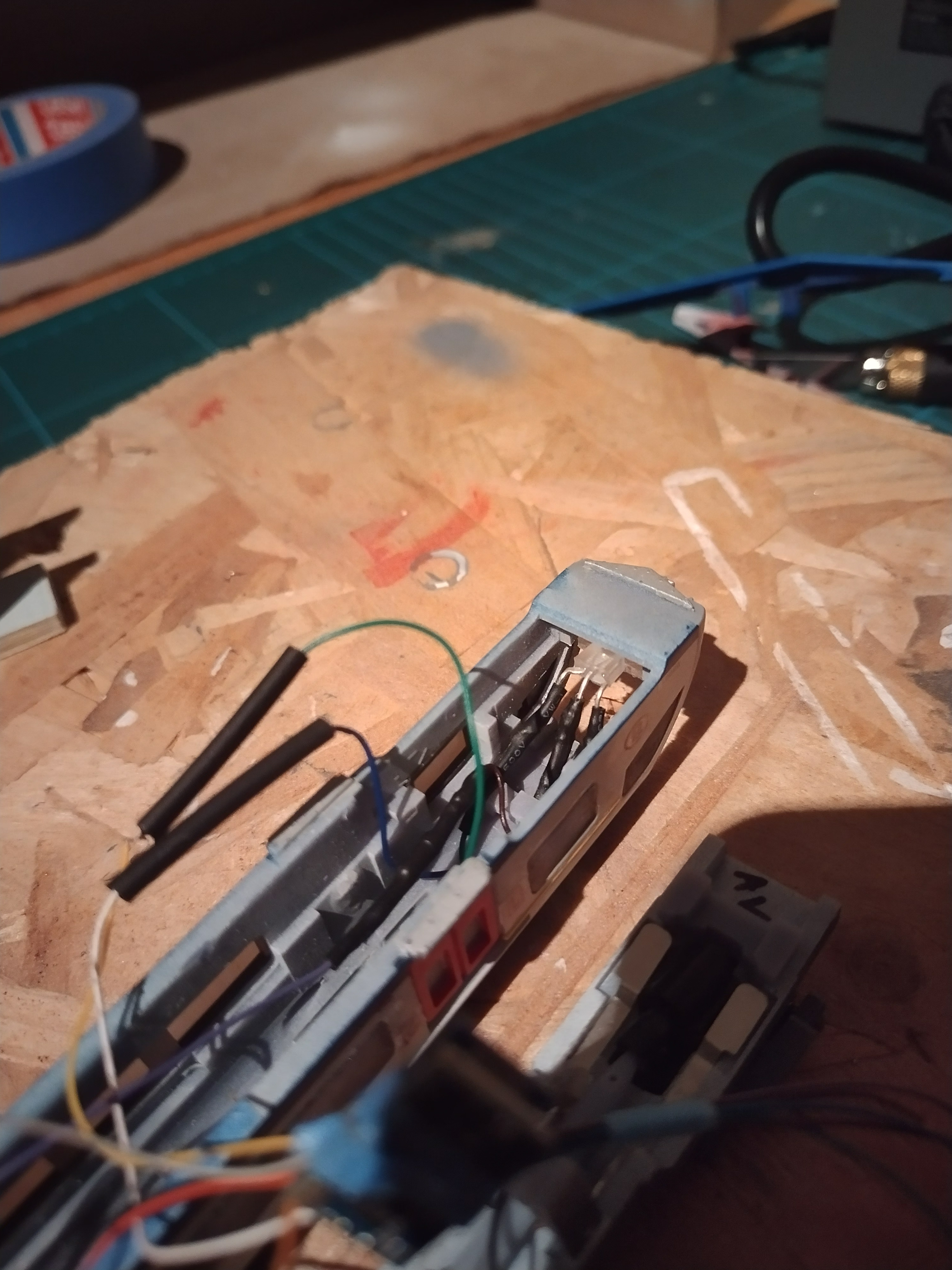

Et ce n'est pas encore gagné je dois encore caser des fils.. et je pense que je vais abandonner l'éclairage de l'ABX

Merci Arnaud.
Les vitres de la Desiro sont très opaques.
On ne voit l'intérieur que la nuit.

JEPE a écrit : 15 avr. 2026, 16:29 J'ai quatre petites questions.
Quel décodeur as-tu utilisé pour le moteur ?
A t'il un fil bleu (+) ?
Sinon comment as-tu procédé pour avoir le + pour l'éclairage ?
Quels leds as-tu utilisé pour les feux de convoi (leds a 2 ou 3 broches) ?
Merci et bonne continuation

Intrigué par cette histoire de fil bleu, j'ai retrouvé un manuel des Lokpilot Esu, dans lequel un fil bleu est mentionné.
Et Jepe a raison c'est bien le commun+ pour les fonctions, ce y compris les éclairages avant et arrière.
Applicable pour les décodeurs Next18.

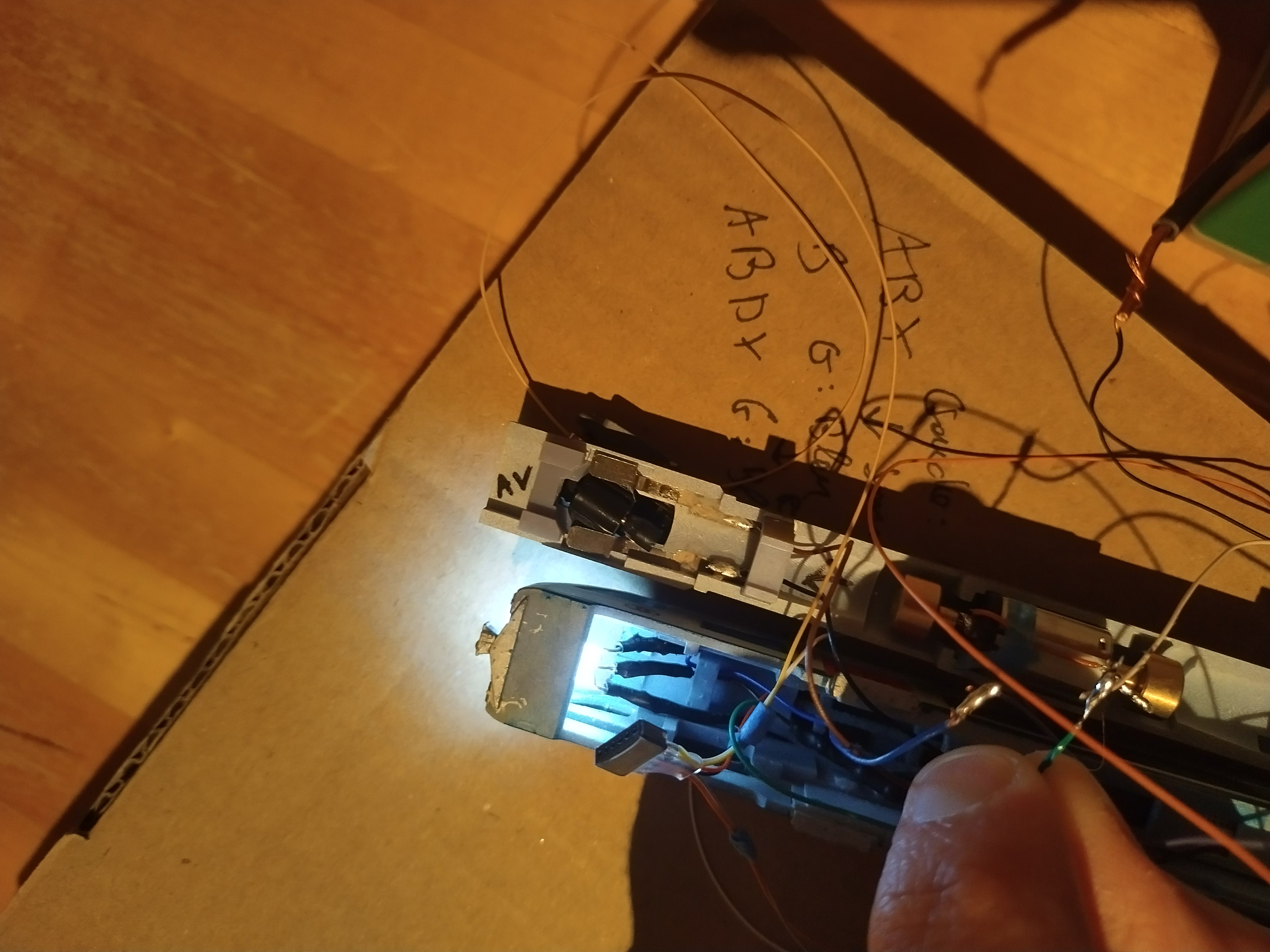

Testé et ca fonctionne blanc et rouge, marche avant/arrière. Avec les décodeurs Nem651 pas de fil bleu.

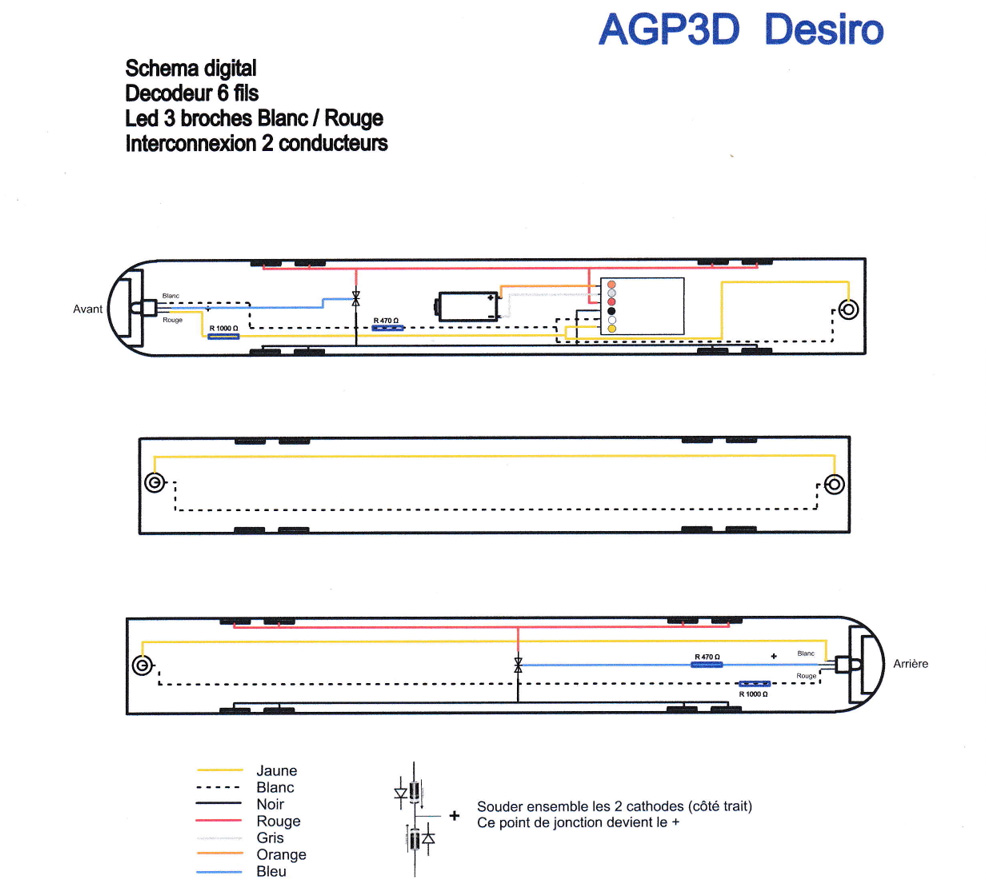

Voici le schéma que je propose avec un décodeur 6 fils.
Je prends le + sur le rail gauche et droit (fil rouge et noir).
Je mets deux diodes tête-bêche pour ne récupérer que le +.
Qu'en pensez-vous ?

Merci.

Je n'ai pas assez d'expérience pour juger ce schéma.

Pourquoi trois résistances au total ? J'avais compris une résistance sur chaque anode.

Le schéma d'Alex est pour des Led bipole, si trois pôles d'office il faut un bleu commun que tu arrives à obtenir en isolant le+ de chaque rail ?
Ca explique pourquoi le test avec prise Nem651 n'a pas encore abouti je tenterai ton montage ce weekend, avec une résistance par anode.
