Moulin à eau

[JEPE]

J'ai toujours aimé les moulins à eau.
Je collectionne d'ailleurs les photos des moulins belges dont j'en possède plusieurs centaines d'exemplaires (mais je suis sur qu'il m'en manque encore beaucoup).
Donc c'était fatal, il y aura un moulin sur le nouveau module.
Mais pas n'importe lequel, un bien de chez nous.
Ceux que l'on trouve en kit viennent tous de Bavière ou de la Forêt Noire.

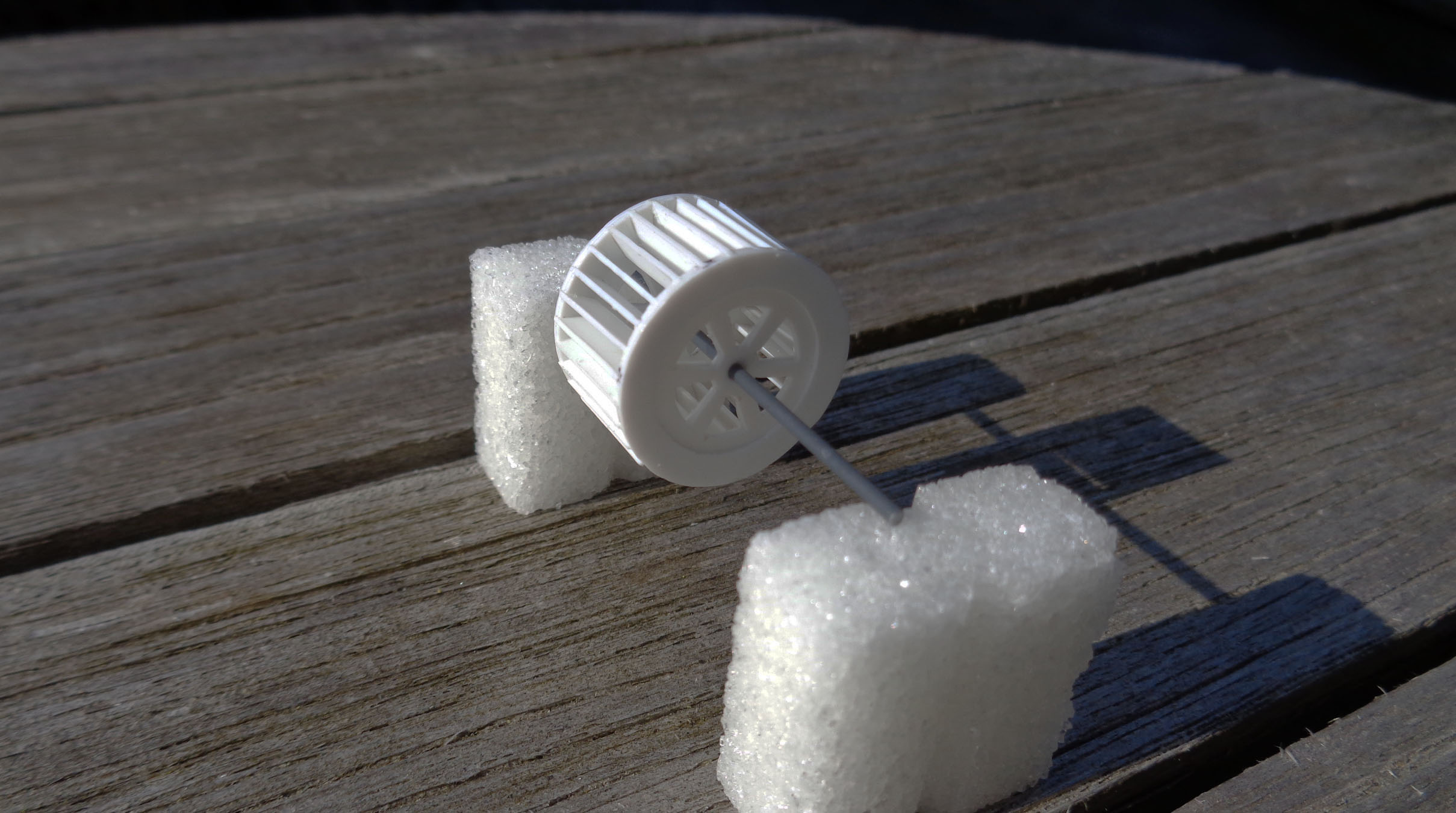

Les travaux ont commencé aujourd'hui avec la construction de la roue.

2015-04-22 Roue (3b).jpg (344.49 Kio) Consulté 5972 fois

Merci Crafty !

[vogele]

Tu vas devenir un maître Craf
Ca promet , tu vas le motoriser si oui j'ai plein de petit moteur .
Et comme je ne jette rien quand je démonte il y à aussi des axes de 2 et 3 m/m.
Bravo

[Guytoonet]

Héhé, je vois que le sucre est devenu l'étalon francophone aussi

Quand je vois ce que tu fais avec Crafty, je me demande si la 3D a encore de l'avenir

[Jicebe]

Héhé, je vois que le sucre est devenu l'étalon francophone aussi

Quand je vois ce que tu fais avec Crafty, je me demande si la 3D a encore de l'avenir

C'est pourtant simple !
Les deux sont complémentaire :
La 3D sert à fabriquer les sucres-étalons pour soutenir les créations Crafty.

Heu ...

[PhilB47]

Impressionnant de finesse, et la construction est magnifique.
Il faudrait que tu nous en dises plus sur les détails, de la découpe et du montage (Un p'tit tuto quoi ), car ce que tu fais est génial.

Bon, moi j'ai du soucis pour faire pareil : J'aime trop le sucre et dès que j'en ai un dans la main, je le mange

Phil, qui ne maîtrise pas encore sa Crafty

[JEPE]

@ Vogele
Mon intention n'est pas de le motoriser.
Le moulin à eau est malheureusement un mécanisme à énergie propre, gratuite mais révolu, et en Belgique on en compte plus en ruines qu'autre chose.
Donc je vais essayer de reproduire un ancien moulin "délabré".

Pour ce qui est de la fabrication de la roue, en fait c'est très simple.

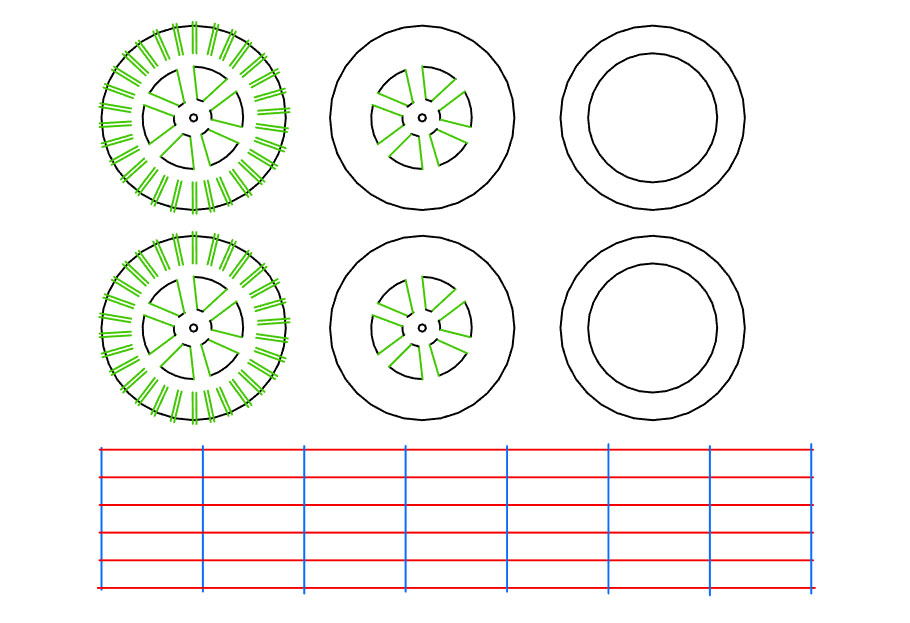

Voici ce que j'ai envoyé dans ma Crafty :

Plan roue.jpg (125.87 Kio) Consulté 5951 fois

Pour faire les encoches des aubes, j'ai simplement dessiné deux polygones à 30 cotés, un vers le centre de ma roue et l'autre à l'extérieur, ce qui m'a permit en reliant les différents coins de dessiner les petites fentes de 0.4 mm d'espacement.
Pour ce faire j'ai utilisé du plasticard de 0.35 mm.
N'hésitez pas si vous avez d'autres questions .

[Jicebe]

@ Vogele
Mon intention n'est pas de le motoriser.
Le moulin à eau est malheureusement un mécanisme à énergie propre, gratuite mais révolu, et en Belgique on en compte plus en ruines qu'autre chose.
Donc je vais essayer de reproduire un ancien moulin "délabré".

Pour ce qui est de la fabrication de la roue, en fait c'est très simple.
Voici ce que j'ai envoyé dans ma Crafty :

Plan roue.jpg

Pour faire les encoches des aubes, j'ai simplement dessiné deux polygones à 30 cotés, un vers le centre de ma roue et l'autre à l'extérieur, ce qui m'a permit en reliant les différents coins de dessiner les petites fentes de 0.4 mm d'espacement.
Pour ce faire j'ai utilisé du plasticard de 0.35 mm.
N'hésitez pas si vous avez d'autres questions .

Merci

[PhilB47]

Merci pour ces précisions.

Phil.

[Andre]

Très beau projet Jean-Paul,

Belle idée que de réaliser un moulin bien de chez nous. Beau début de travail surtout;

La finition en rouge serai bien quoique un peu trop HOT .

Un moulin rouge c'est beau NON ?

A.

[Jicebe]

Un moulin rouge c'est beau NON ?

Oui, mais c'est déjà fait !


Copieur d'idée !!!
