En complément des signaux modernes AGP3D, les signaux à palette SNCB photodécoupés développés par Hardlook69 sont maintenant disponibles sous forme de kit laiton à prix démocratique.
Indispensable pour un réseau N époque 3 ou 4
Pour plus d' informations sur ces kits et les autres projets, je vous renvoie vers le blog de Jacques où vous trouverez toutes les infos concernant leur montage et comment vous les procurer.

http://rail-et-fer-en-gaume160.blogspot.be/" onclick="window.open(this.href);return false;

JM

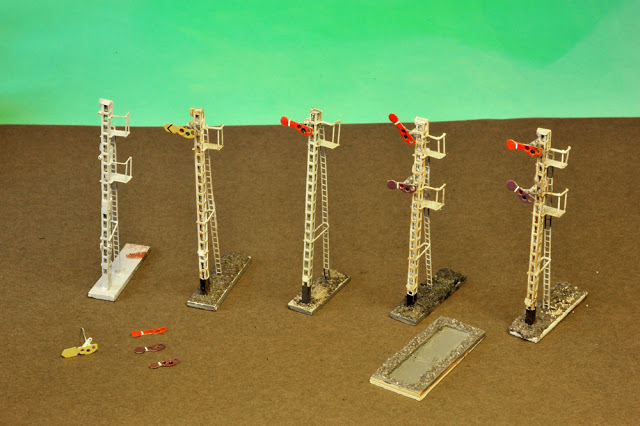

Un petit aperçu des différentes versions des signaux montés et peints par Jacques...
H.

Ils sont vraiment magnifiques et complètent bien la série d'AGP3D.
Bravo aux artistes !
J'ai jeté un coup d’œil sur le tuto, et j'ai une question concernant le pliage en quatre de la colonne.

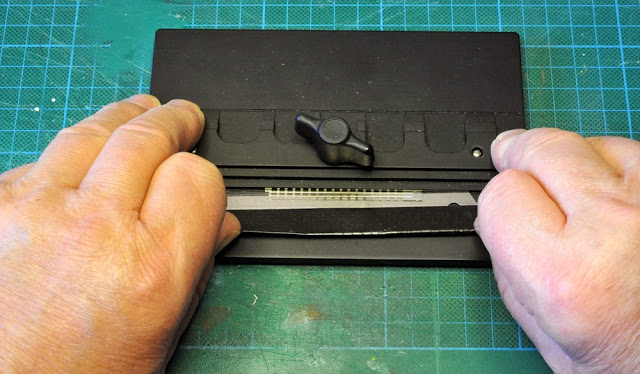

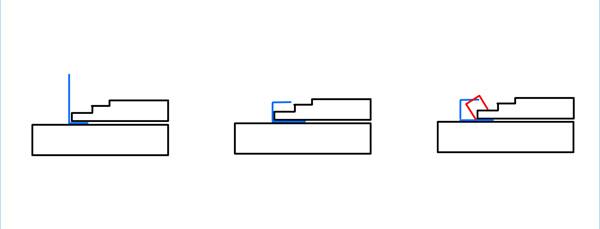

Sur la photo on voit bien le premier pliage à angle droit. Jusqu'au deuxième je suis d'accord, mais pour le troisième comment mettre la pièce dans la plieuse et la plier à 90° On ne sait pas fermer le cadre.
Je suppose qu'on va le plus loin et le reste il faut un peu de chance pour avoir un bel angle droit .
Y a t'il une astuce ?

Oui c'est exact mais comme expliqué par Jacques en tournant le mât dans un étau et serrant gentiment le carré se forme parfaitement.
Je ne dispose pas de cette plieuse et me contente de faire le premier pli à l'étau et d'amorcer le suivant et le troisième et il n'y a pas de difficulté d'obtenir une parfaite section carrée.
Dans mon cas je referme la pièce sur un jet carré de plasticarde et tapote légèrement chaque plan successivement avec un petit marteau et pour terminer je sors ce jet du mât avant de souder les deux surfaces qui forment la dernière arrête.
Pour ceux qui ne connaissent pas voici un lien intéressant sur entre autres la fonctionnalité de la signalisation lumineuse ou mécanique.

http://www.wallorail.be/belgique3.htm" onclick="window.open(this.href);return false;

JM

Bonjour , Jepe,

Si le traitement préalable des rainures (lime et cutter) est correctement
mené , on arrive à amincir suffisamment le métal pour que le pli s' effectue
facilement.
Didier m'a prêté sa plieuse qui effectivement ne permet pas d'effectuer
le dernier pli jusqu'au bout mais qui est assez pratique.
J' ai autrefois monté les mêmes signaux en m'aidant seulement
d'un étau et d'une pince plate.
On forme alors en premier lieu les deux plis extrêmes à angle
droit avant de former le pli central.
C'est vrai qu'il faut un peu de patience pour arriver à former un
carré parfait , mais on y arrive.
Bonne soirée.

Jacques

Ça c'est une bonne nouvelle, pour le N belge

Bien que ça ne soit pas mon époque, les choses bougent et c'est bien ça, le principal.
Bravo pour l’initiative!!!!

Merci pour vos conseils en ferronnerie !
Et c'est vrai que le résultat est fabuleux.

Bravo au RMM , et à Didier, pour cette belle réalisation.

Ca bouge, comme dit GUY, et en plus dans des domaines différents et tous complémentaires. C'est ça qui est génial !

Preuve que quand on veut (presque) tout est possible .

A.

Superbe les signaux .

L'info a été relayée sur le forum TMM, dans la rubrique N
