abris beton 3 d

Message par hervestibamfb » 21 janv. 2019, 14:36

pour ceut qui veulent j'ai dessiné et imprimé en 3D abris béton simple en N
Pièces jointes

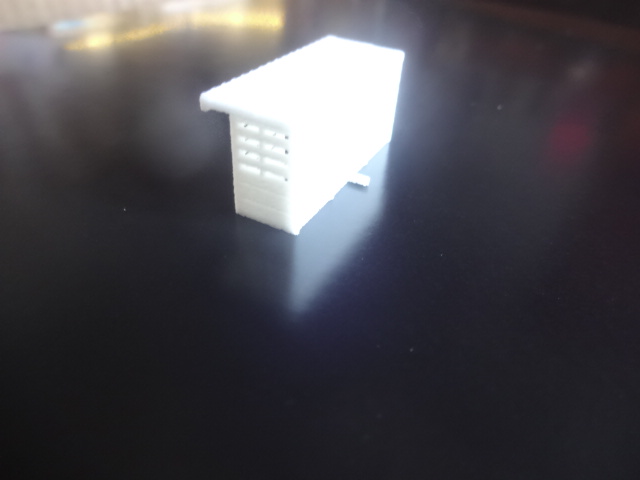

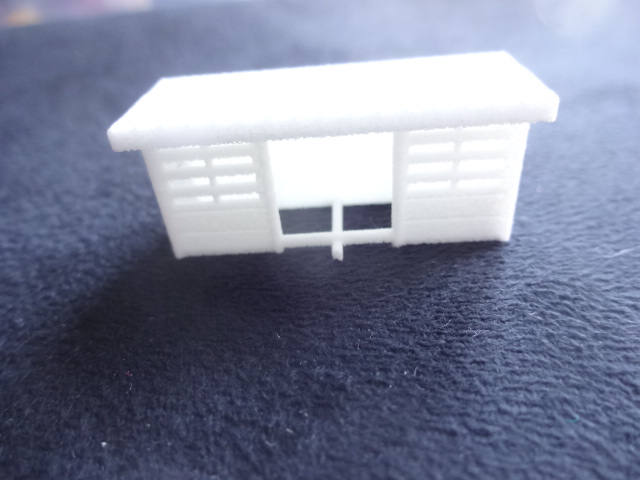

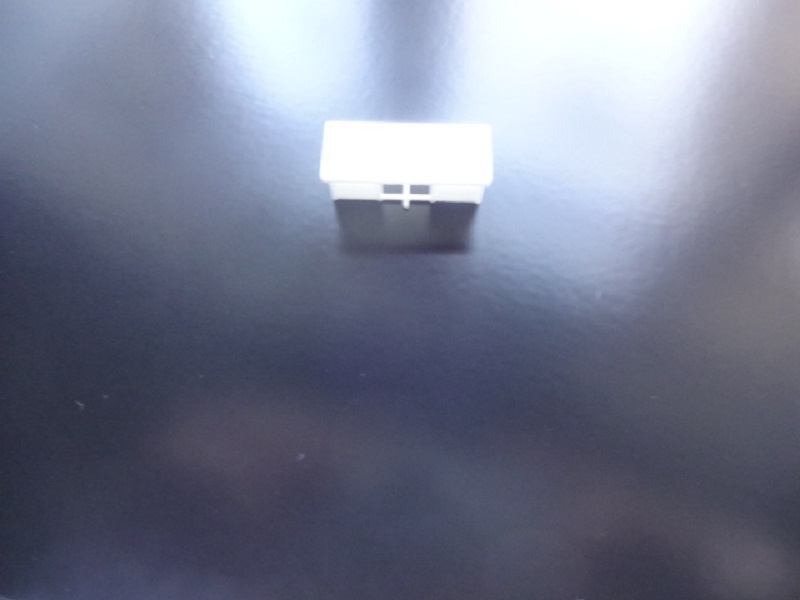

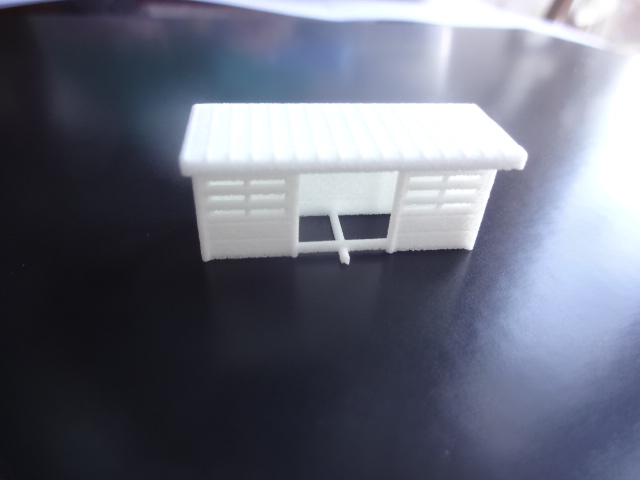

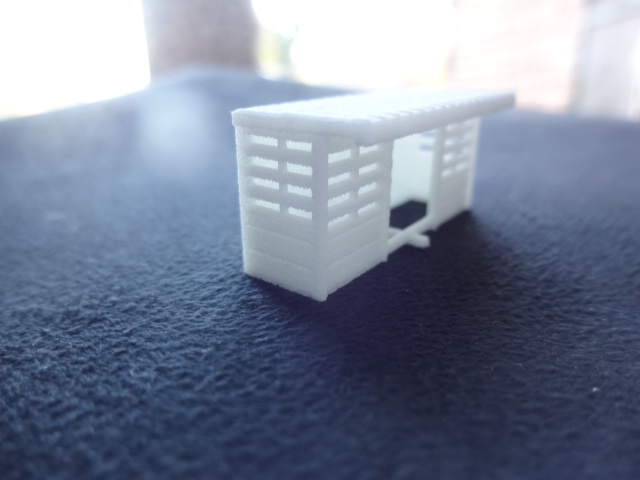

abris de quais en N
abris de quais en N
Gdevisscher
Messages : 258
Inscription : 08 janv. 2015, 11:51
Type de centrale : Numérique
Localisation : Tervuren - BE

Re: abris beton 3 d

Message par Gdevisscher » 21 janv. 2019, 15:35

Superbe! Belle réalisation.

Geoffroy
Avatar de l’utilisateur
vogele
Messages : 854
Inscription : 14 sept. 2014, 05:46
Type de centrale : Numérique
Localisation : Chaumont gistoux Belgique

Re: abris beton 3 d

Message par vogele » 21 janv. 2019, 20:02

Beau travail , tu as imprimé la tête en bas ??
Andre
Messages : 1267
Inscription : 16 sept. 2013, 16:41
Type de centrale : Analogique
Localisation : Tournai

Re: abris beton 3 d

Message par Andre » 24 janv. 2019, 21:55

Il me semble que ce sujet a déjà été abordé par notre regretté Guytoonet.
viewtopic.php?f=42&t=950
Mais c'est toujours bien de faire une piqûre de rappel.
Bravo et merci à toi.

Au départ, le projet de Guy était prévu pour être imprimé en résine chez Shappeways.
Aujourd'hui, les imprimantes domestiques ayant évolués, il est possible d'envisager d'imprimer ce projet chez soi. Mais, selon mon avis, pas en un seul bloc.
La résolution de ces imprimantes est actuellement de 100 microns, 50 microns pour certaines. Ceci ne permet pas , bien évidemment, de rivaliser avec des impressions "pro".
Sur la photo on remarque quelques traces de "poils" autour des vitres, ceci est dû au manque de supports . Le fil est tendu dans le vide et laisse quelques traces inévitables.

La solution pour ce type de réalisation est d'imprimer "tout à plat" en éclaté et de coller par la suite tous les éléments.
Ainsi, toutes les nervures des plaques de béton seront imprimées et les cadres de vitres très nets.
Il faut imprimer avec la résolution la plus petite possible supportée par l'imprimante , en diminuant le flux et la vitesse.
Petit bémol, la durée d'impression sera très longue. Par exemple 0.1 flux 85 et vitesse 70.

Il ne faut pas oublier les tolérances des buses d'impression, et bien d'autres paramètres encore.
Impossible d'imprimer en 0.3m/m si vous avez une buse de 0.4m/m .

Il y a actuellement énormément de forum qui traitent de l'impression 3D que tout le monde s'y perd.

Pour ceux qui se souviennent de l'expo de Wavre de novembre dernier, les petits vélos ont été imprimés avec une buse de 0.25 , couches de 0.1, flux et vitesse réduits.

Je vais conclure en disant que la qualité seule de l'imprimante ne fait pas un beau projet, mais bien le soin apporté au dessin.
Jim
Messages : 316
Inscription : 13 nov. 2013, 15:45
Type de centrale : Analogique
Localisation : Antwerpen

Re: abris beton 3 d

Message par Jim » 27 janv. 2019, 19:14

Bonsoir André,

J'avais acheté une imprimante 3D avec resine (anycubic photon) et je dois dire que la résolution est très, très fin, couches de 0,01mm. Les résultats sont magnifiques, mais comme tu as écrit, la qualité des dessins doivent etre très soigné.
hervestibamfb
Messages : 129
Inscription : 10 nov. 2014, 17:37
Type de centrale : Numérique
Localisation : genval

Re: abris beton 3 d

Message par hervestibamfb » 13 mars 2019, 21:59

vogele a écrit :
21 janv. 2019, 20:02
Beau travail , tu as imprimé la tête en bas ??
je passe par schapeways pour l'impression
