luminosité constante d'une led avec une tension variable

[oups65]

Bonjour,
le projet est de faire fonctionner des phares sur une loco qui en est dépourvue.
Existe t'il un (tout) petit circuit intégré permettant la luminosité constante d'une led malgré la tension variable appliqué aux rails en analogique (0V à 12V en N) ?
Si en plus, il permettait d'éliminer la résistance de protection, ce serait top.
Les besoins (*) : la led est une bicolor ( rouge/blanc) acceptant en rouge une Tension de fonctionnement de 2V et Imax de 20mA MAIS en blanc une Tension de fonctionnement de 3,2v et Imax de 20 mA.
On pourrait ne considérer qu'une seule tension de fonctionnement de la led à 3,2V.



Merci

(*) très tendance, c'est donc au choix une "bi" ou une "non genrée".

[thierry]

Un petit montage avec un régulateur de tension qui limite à 2v c'est faisable, malheureusement il ne supportera pas une inversion de polarité.

[oli55]

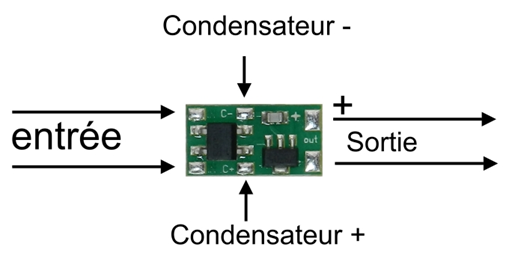

Probablement avec un régulateur/redresseur en sortie 3v comme celui-ci



Courant continu, pas besoin de condensateur.
MAIS, en dessous d'une tension d'alimentation 5V, il risque de décrocher (chute de tension dans le pont redresseur)
Et évidemment, pas d'inversion des feux suivant le sens de marche.

Tu peux aussi reprendre un schéma comme celui-ci, permettant l'inversion des feux :

http://alain.canduro.free.fr/montages.htm#feux_leds

mais la luminosité restera tributaire de la tension d'alimentation.

[dany56]

Edit : Autant pour moi, c'est spécifié en analogique sur le 1er post

C'est en analogique ou en dcc ?
Car en dcc la tension est constante dans les voies, donc la led sera toujours éclairée
En dcc, il faut bien ajouter un condensateur bouton Goldcap sur le régulateur
En analogique, il n'est pas nécessaire de mettre le condensateur, mais c'est tout de même pratique car il évite le scintillement des leds

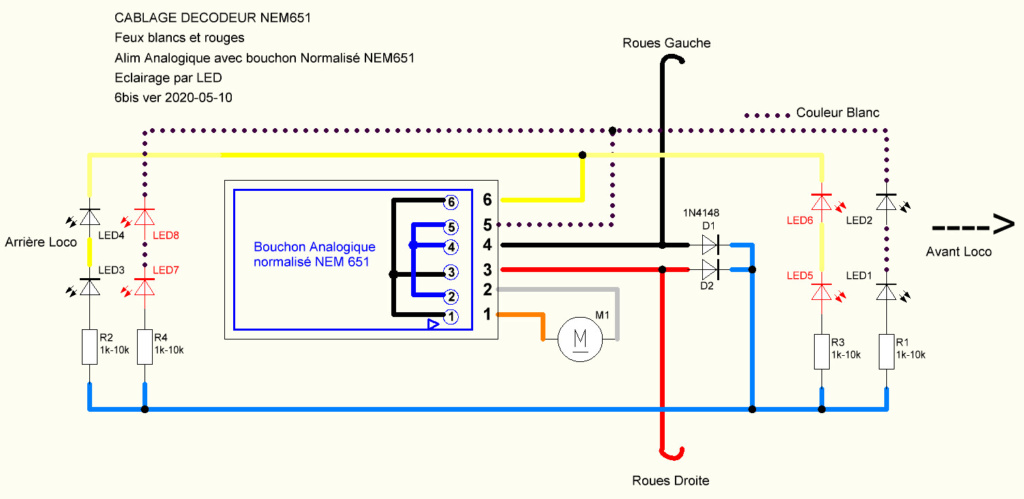

Du coup, en analogique, on doit pouvoir s'inspirer de ce schéma :

Câblage led anaologique

6_bis_11 bouchon analogique.jpg (104.61 Kio) Consulté 8348 fois

[thierry]

Excellente montage, mais ce qui est demandé, c'est d'avoir l'éclairage constant, qui ne varie pas avec la tension appliquée au moteur.
Ce chéma est un très bon début il suffira d'y ajouter un régulateur de tension. Qui agirait sur le fil bleu.

[dany56]

Oui, c'était bien l'idée, mais sauf à me tromper, je ne suis pas certain qu'il faille un régulateur justement avec ce schéma...
Par contre, un condensateur bien placé doit pouvoir lisser l'éclairage pour le rendre constant

[thierry]

Le but dut régulateur est de descendre le voltage appliqué au led pour qu'elles aient une luminosité maximum dés 2v et qu'elle reste constante même si on monte à 12v.
Le condensateur fournira une tension de 12v pendant quelques seconde (à condition que la tension soit montée à 12v) mais si tu la fait rouler au ralenti la tension au borne des leds finira par baisser.

[Patou53]

Image 13-01-22 à 22.07.jpg (114.34 Kio) Consulté 8308 fois

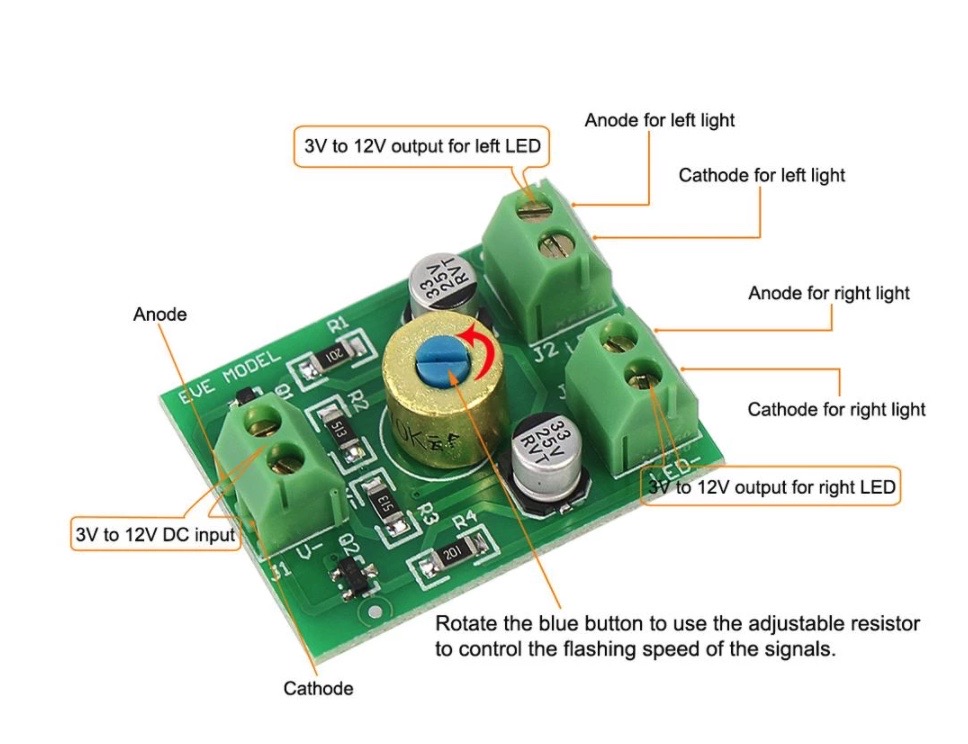

pour le clignotement alternatif j'ai acheté cela 10 euros pour 2 pieces AliExpress

[dany56]

Le but dut régulateur est de descendre le voltage appliqué aux led pour qu'elles aient une luminosité maximum dés 2v et qu'elle reste constante même si on monte à 12v.
Le condensateur fournira une tension de 12v pendant quelques secondes (à condition que la tension soit montée à 12v) mais si tu la fait rouler au ralenti la tension aux bornes des leds finira par baisser.

Oui, tout à fait.
Là je cherchais juste à gagner de la place si le régulateur venait à ne pas rentrer dans la caisse, mais on est d'accord la luminosité ne sera pas constante, sauf peut être à ajouter des Zener 2v qui doivent prendre moins de place (en tout cas on peut mieux les répartir dans la caisse)

[oups65]

Merci pour vos cogitations. En suivant le cheminement de vos raisonnements, je pense à un régulateur 3.3v 800mA LD1117 - TO220, qui permet une tension de sortie de 3.3V régulée à 1% à partir d'une source de 4 à 15V. Il nécessite deux condensateurs.



https://shop.mchobby.be/fr/electronique ... 06461.html



il y aurait aussi cette option encore plus petite qui régule dès 3,7V



qu'en pensez-vous ? Y en a t'il d'autres plus appropriés ?
