Et bien voilà... encore une belle Desiro sur les rails

Bonjour Philippe,
Bienvenu sur le Forum de N belge.
Tu es au bon endroit pour démarrer et améliorer ton réseau N.

J'ai quelques décodeurs en stock, et par exemple un Uhlenbrock.
Je ne vois pas où je pourrais piquer le + sans prendre le risque de le griller.
C'est pourquoi j'envisage de le prendre directement sur les rails comme sur mon schéma ci-dessus.

Pour avoir la même intensité sur le blanc et le rouge il faut une résistance de valeur différente (470 Ω pour le blanc et 1000 Ω pour le rouge).
Avec le montage de diodes comme sur le schéma on ne prend que le + à chaque pulsion.
Patou a fait le montage et va me confirmer le schéma.

Voici le schéma que je propose avec un décodeur 6 fils.
Je prends le + sur le rail gauche et droit (fil rouge et noir).
Je mets deux diodes tête-bêche pour ne récupérer que le +.
Qu'en pensez-vous ?

Merci Arnaud.
Les vitres de la Desiro sont très opaques.
On ne voit l'intérieur que la nuit.

J'ai quatre petites questions.
Quel décodeur as-tu utilisé pour le moteur ?
A t'il un fil bleu (+) ?
Sinon comment as-tu procédé pour avoir le + pour l'éclairage ?
Quels leds as-tu utilisé pour les feux de convoi (leds a 2 ou 3 broches) ?
Merci et bonne continuation

Ca donne vraiment bien !

Beau boulot Arnaud

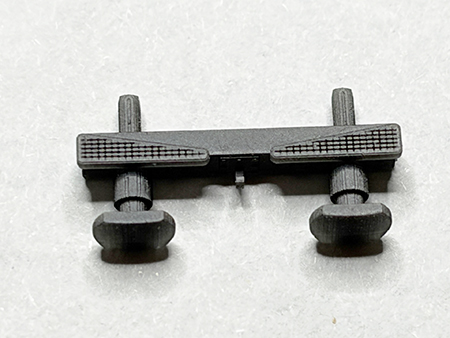

Voilà qui va restaurer plus d'une HLD59 SNCB !
