L132 - OLLOY - 1926-1949(1959) Bâtim. civils.

Découvrez ce que l'on peut faire avec du papier !
Avatar de l’utilisateur
JEPE
Messages : 3607
Inscription : 20 août 2013, 18:41
Type de centrale : Numérique
Localisation : Corroy-le-Grand

Re: L132 - OLLOY - 1926-1949(1959) Bâtim. civils.

Message par JEPE »

J'adore les deux gars qui attendent leur chope :lol: .

Plus sérieux, tu parles de la gouttière en demi-lune de 15-20 cm.
Ce qui nous donne en N : 0,94 - 1,25 mm.
Je crains fort que cela n'existe pas :cry:
Ta solution actuelle est très réaliste 👍
Avatar de l’utilisateur
didiguy
Messages : 815
Inscription : 25 janv. 2017, 16:23
Type de centrale : Numérique
Localisation : Wavre

Re: L132 - OLLOY - 1926-1949(1959) Bâtim. civils.

Message par didiguy »

Et bien Roland, c’est tout simplement splendide !
bien amicalement,
Guy (Didiguy)
Castor
Messages : 1749
Inscription : 14 oct. 2013, 15:21
Type de centrale : Analogique et numérique
Localisation : Nivelles

Re: L132 - OLLOY - 1926-1949(1959) Bâtim. civils.

Message par Castor »

Je suis toujours sans voix devant tes réalisations.
Avatar de l’utilisateur
RolandVV
Messages : 723
Inscription : 04 juin 2018, 16:20
Type de centrale : Ne sait pas encore
Localisation : Bruxelles

Re: L132 - OLLOY - 1926-1949(1959) Bâtim. civils.

Message par RolandVV »

Bonjour ou bonsoir chers N-istes,

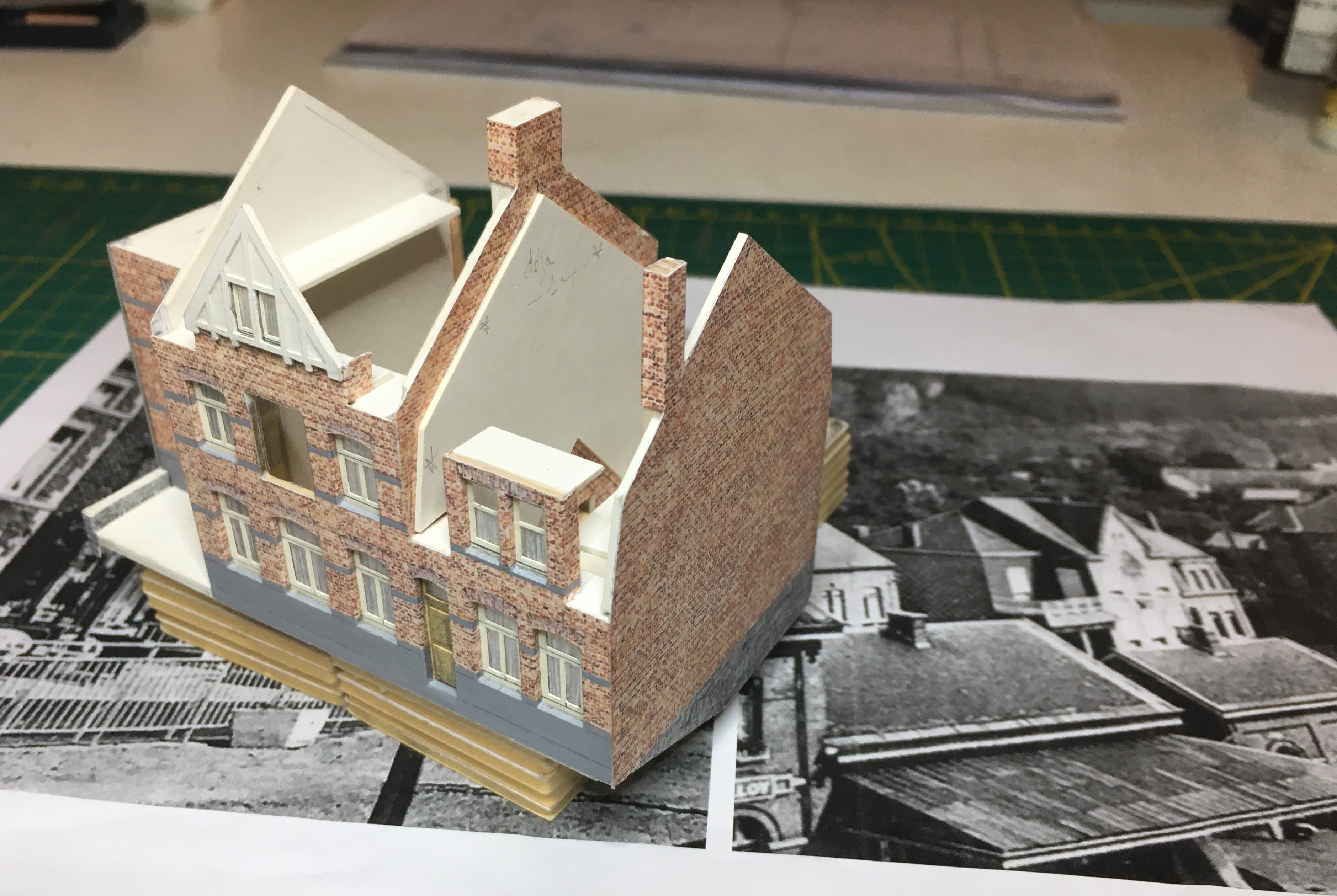

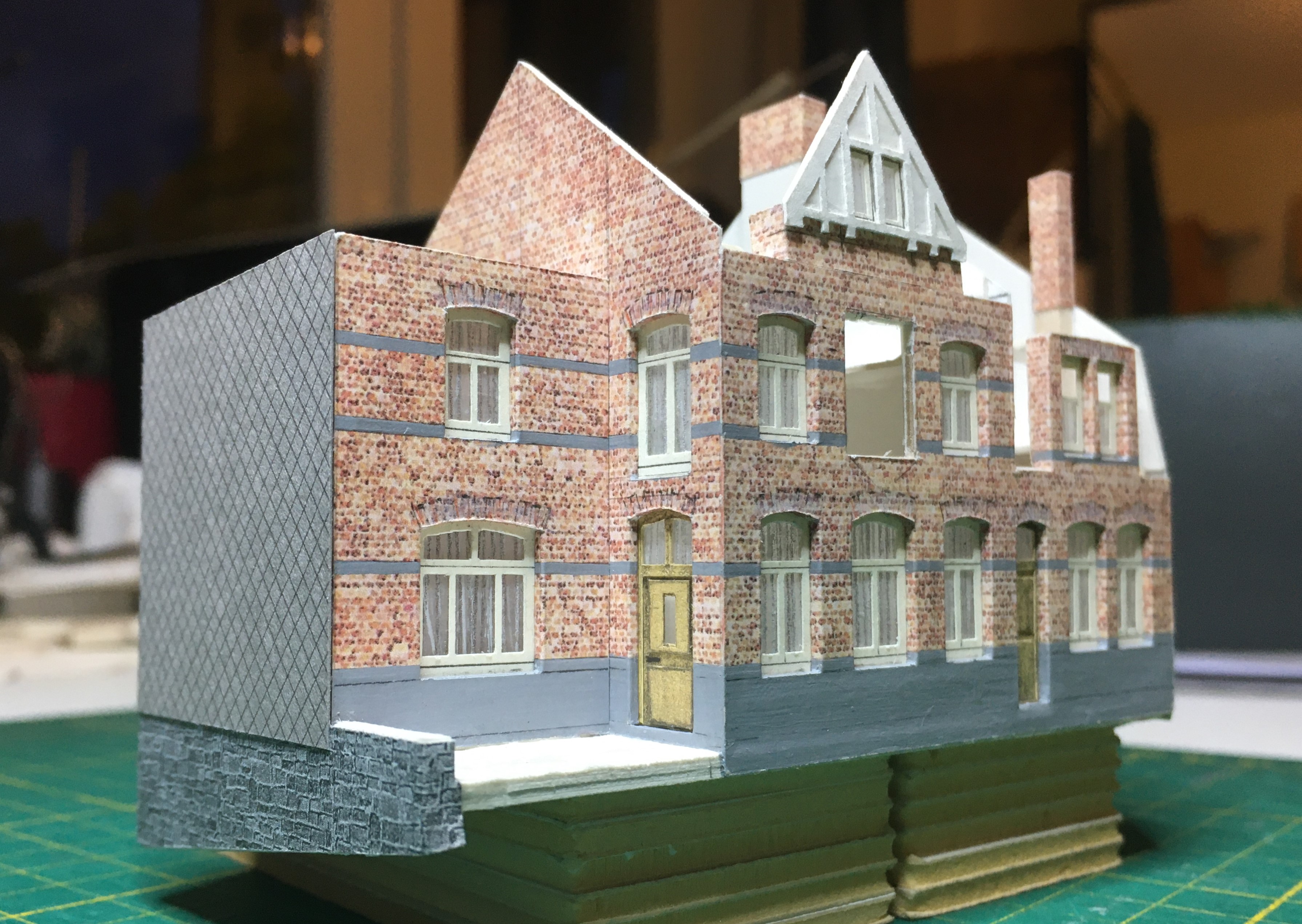

Pour terminer le sujet relatif à cette 2ème maison en briques de terre cuite, voici 2 photos de son intégration dans le sol en pente vers la rivière.

Pour la suite de l’histoire, je vous invite au chapitre ‘’Réseaux et Modules’’ de ce Forum.

A bientôt pour le 3ème bâtiment en briques ….
RVV
Avatar de l’utilisateur
RolandVV
Messages : 723
Inscription : 04 juin 2018, 16:20
Type de centrale : Ne sait pas encore
Localisation : Bruxelles

Re: L132 - OLLOY - 1926-1949(1959) Bâtim. civils.

Message par RolandVV »

Bonjour à Tous,

J’espère que vous allez Tous bien, très bien …

Après les obligations saisonnières et autres joyeusetés incontournables, me voici arrivé au début de la construction du dernier bâtiment civil (au centre de la photo) car il est encore situé dans la zone du Diorama-Module, occupation de mes nuits blanches …
00 023 a .png
00 023 a .png (385.49 Kio) Consulté 622 fois

Un premier corps de bâtiment a reçu une extension, et il semble alors aussi avoir reçu un nouveau look de façade, unissant l’ensemble (par les mêmes briques, cordons de pierre continus). … D’autres agrandissements se sont ensuite développés en partie arrière et arrière-gauche, mais dans un autre style, beaucoup plus simple. Notre point de vue de spectateur (aérien) m’oblige à ne pas les zapper ! Comme dans la réalité, ces agrandissements seront construits dans un deuxième temps.

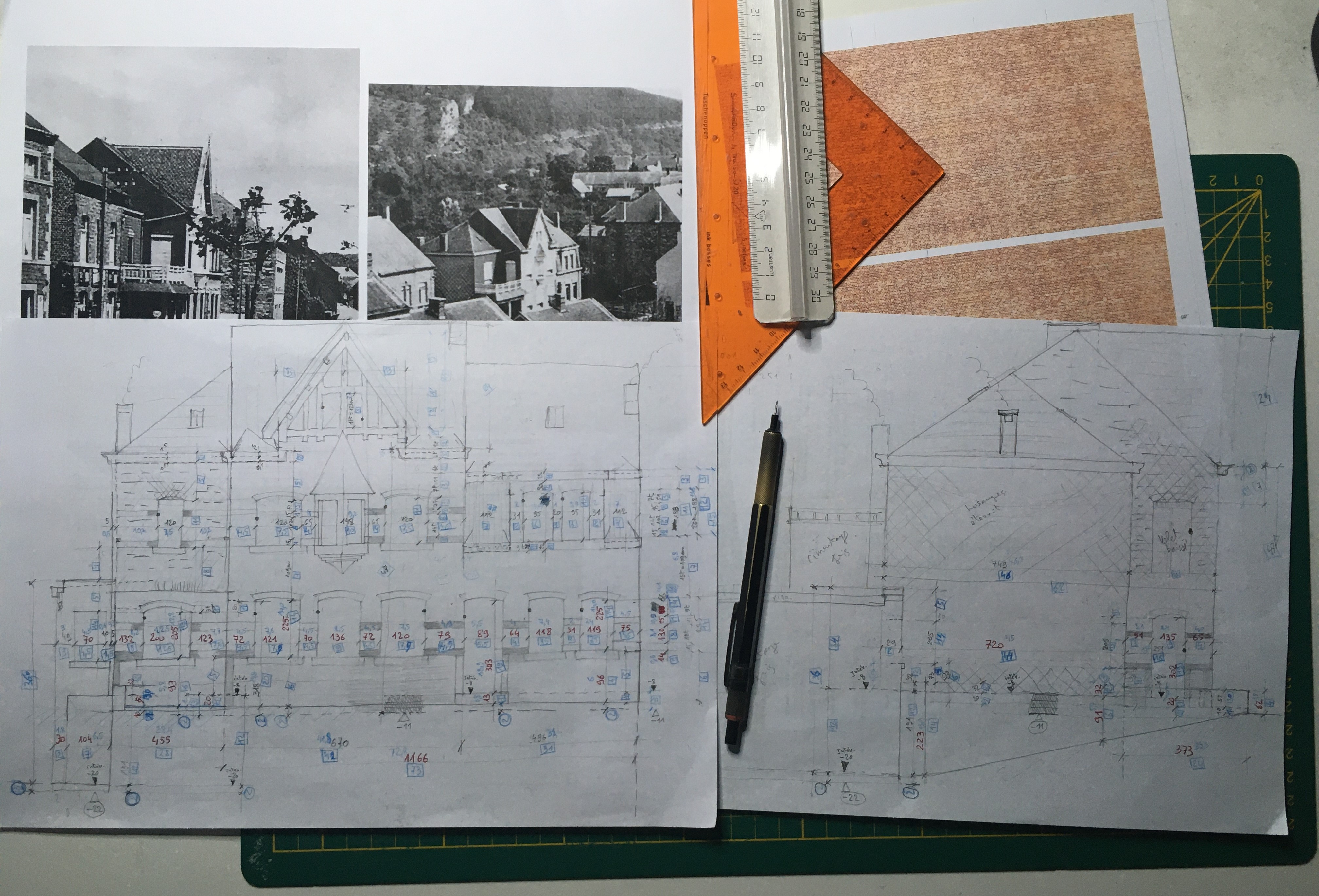

En suivant la même technique que pour les bâtiments précédents (pierres ou briques), un rapide relevé sur place et des photos axées, me permettent de faire un rapide croquis côté (avec mise à l’échelle des cotes).

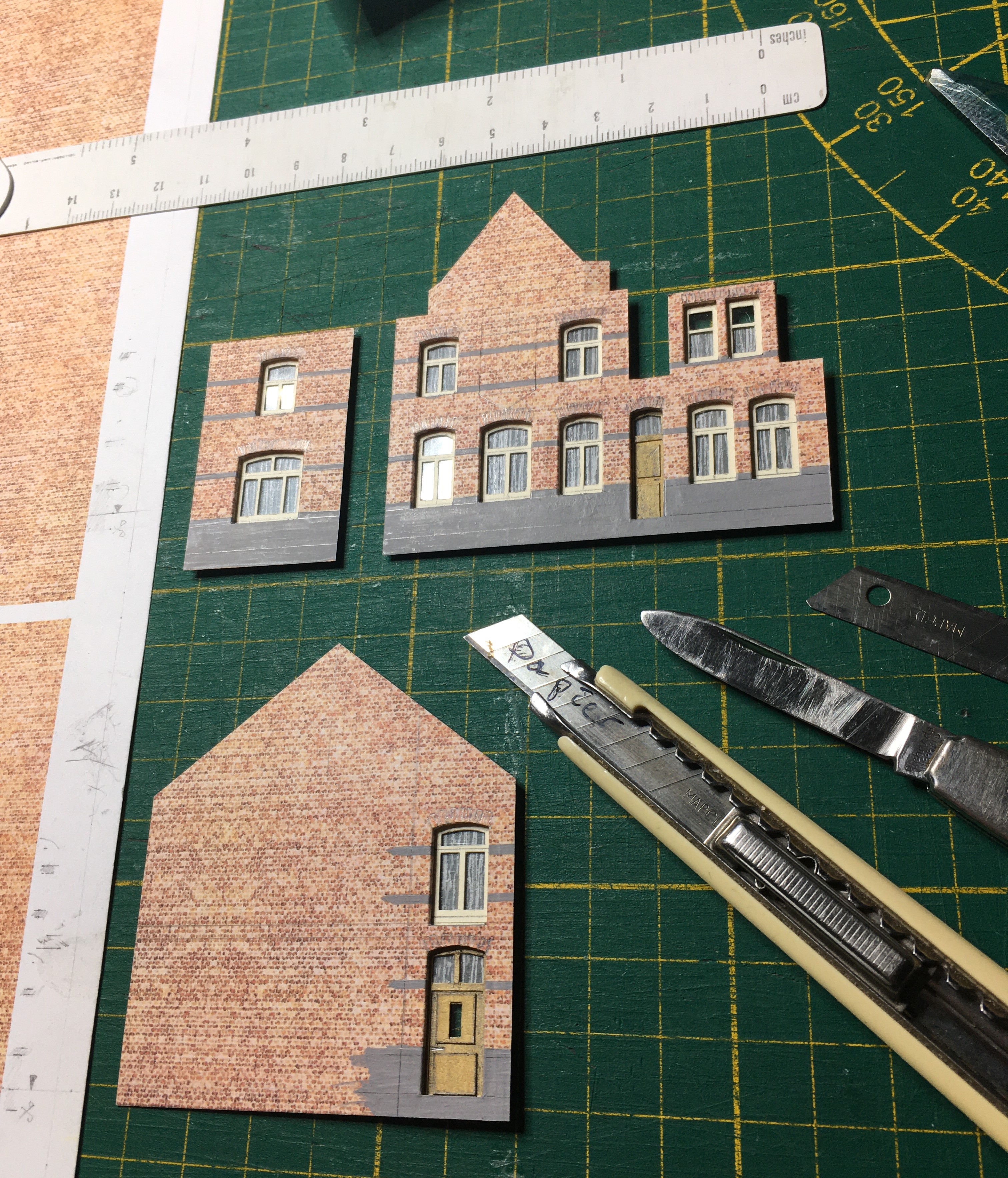

Les trois façades principales sont débitées dans du bristol self-imprimé et comprennent baies, fenêtres et portes. Aucune partie saillante n’y est ajoutée pour me permettre de pouvoir poser ces pans de façade bien à plat, lors de collage avec alignement(s), parfois bien nécessaire(s), pour obtenir de belles parallèles et/ou perpendicularités (**).

La partie supérieure de la façade avant prend la forme d’un pignon triangulaire avec saillie des deux rives pour protéger un ‘’pseudo-colombage’’ avec deux lucarnes. Ce pseudo-colombage en léger surplomb est traduit par une couche de bristol découpé/ajouré dont une photo (actuelle) a révélé les proportions.
Dessous, l’oriel (ou bow-window) sera installé plus tard (voir ** ci-dessus).

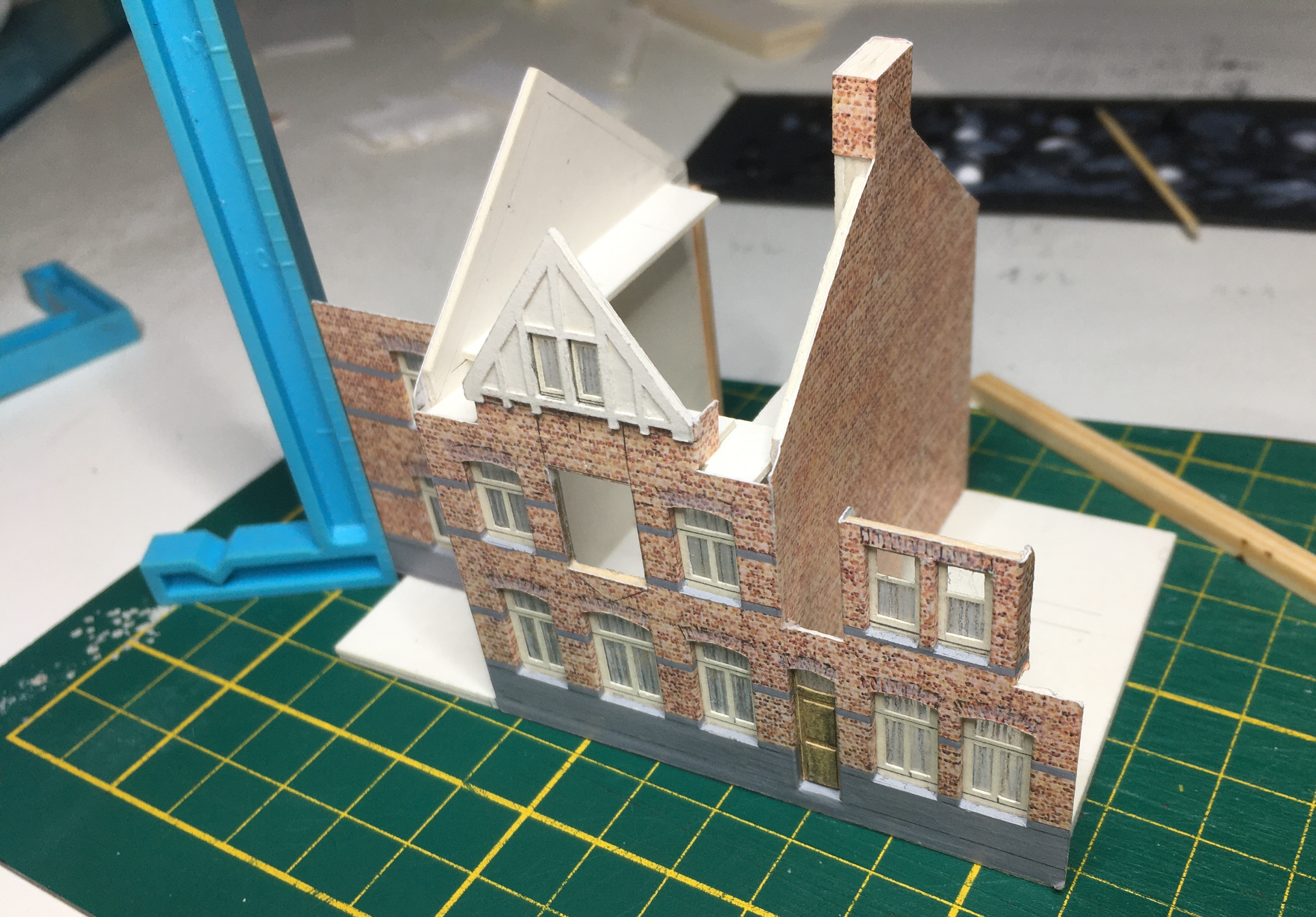

Les différents éléments de façade s’assemblent sur et autour d’une ‘’dalle de sol’’ bien rigide (de préférence). Une constante attention est nécessaire pour conserver la perpendicularité et le parallélisme des éléments verticaux, pour permettre des toitures correctes.

L’ensemble (je rêve déjà) commence à prendre forme et confirme que sous la toiture, la charpente devra être précise, car variée : une semi-pyramidale, une à deux versants + pignon en façade avec saillies des rives, et une à deux brisis sur la partie de droite.


Il me reste à …..
A bientôt.
RVV.
Avatar de l’utilisateur
JEPE
Messages : 3607
Inscription : 20 août 2013, 18:41
Type de centrale : Numérique
Localisation : Corroy-le-Grand

Re: L132 - OLLOY - 1926-1949(1959) Bâtim. civils.

Message par JEPE »

Bravo Roland ! Pour avoir pris les mesures avec toi, je confirme la complexité des cette maison.
Castor
Messages : 1749
Inscription : 14 oct. 2013, 15:21
Type de centrale : Analogique et numérique
Localisation : Nivelles

Re: L132 - OLLOY - 1926-1949(1959) Bâtim. civils.

Message par Castor »

Bravo Roland, toujours une belle précision. Je me délecte à chaque fois quand je vois la progression de ton projet.
thierry
Messages : 675
Inscription : 26 févr. 2014, 23:32
Type de centrale : Analogique
Localisation : Lierneux

Re: L132 - OLLOY - 1926-1949(1959) Bâtim. civils.

Message par thierry »

j'aime bien ton expression "croquis rapide" il me faut des jour pour avoir la moitié de ça.
J'adore regarder tes réalisations, c'est magnifique avec un réalisme fou.
Félicitation, c'est du grand art.
Répondre
