Merci les amis Effectivement, de longs samedi passés sous les modules mais je voulais que ce soit niquel afin de ne pas mettre en doute le câblage au moindre dysfonctionnement.

Tout est renseigné sur un schéma électrique confectionné sous Visio. Je n’ai pas étiqueté les câbles mais grâce aux PIN des SUBD et les différentes connexions aux modules ou voies ou appareils de voies ainsi qu’aux couleurs, on s’y retrouve très facilement.

J’ai commencé le TCO sous Roc-rail. Défi des prochains week-end, faire rouler le maximum de matériel pour détecter les ajustements à faire sur les voies avant la pose de la voie unique

Quelques ajustements comme baisser la hauteur de certaines tiges reliant l’aiguillage au moteur d’aiguillage ou encore l’alignement de fil de voie entre les modules.

Test du TCO sous Rocrail également. La commande des aiguillages fonctionne parfaitement et les détecteurs de présences également.

Et au milieu de tout cela, on s’amuse un peu : https://youtu.be/0k88D5r9WDo

Sa fonctionne bien tout ça , je pense que je vais devoir venir jouer le chef de gare .

très beau réseau avec des précipices impressionnés (haha). Le roulement est parfait et surtout, de deux belles rames. Bravo !

Alemonb a écrit : 10 juin 2019, 12:10 Merci les amis
Tout est renseigné sur un schéma électrique confectionné sous Visio. Je n’ai pas étiqueté les câbles mais grâce aux PIN des SUBD et les différentes connexions aux modules ou voies ou appareils de voies ainsi qu’aux couleurs, on s’y retrouve très facilement.

Alexis, peux-tu m'en dire plus sur Visio ?

Pour ce qui est du roulement, c'est impeccable ! Vivement la suite.

Et bien voilà un premier pas de fait même si c'est en manuelle bravo et merci pour la vidéo très bon travail

Belle vidéo qui donne une bonne vue de l'ensemble.

Merci à tous les amis

Visio fait partie de la suite Office (comme Word, Excel, etc.) mais est vendu en supplément. Dans mon boulot, on l'utilise souvent pour faire divers types de schémas.
Je suis donc parti d'une feuille blanche en positionnant les divers modules électroniques et en découpant l'espace par module. Ensuite, par convention, la partie du haut représente toute la rétrosignalisation + l'alimentation via la centrale et le booster. La partie du bas représente les commandes. Et au milieu, nous avons les connexions inter-modules schématisées.

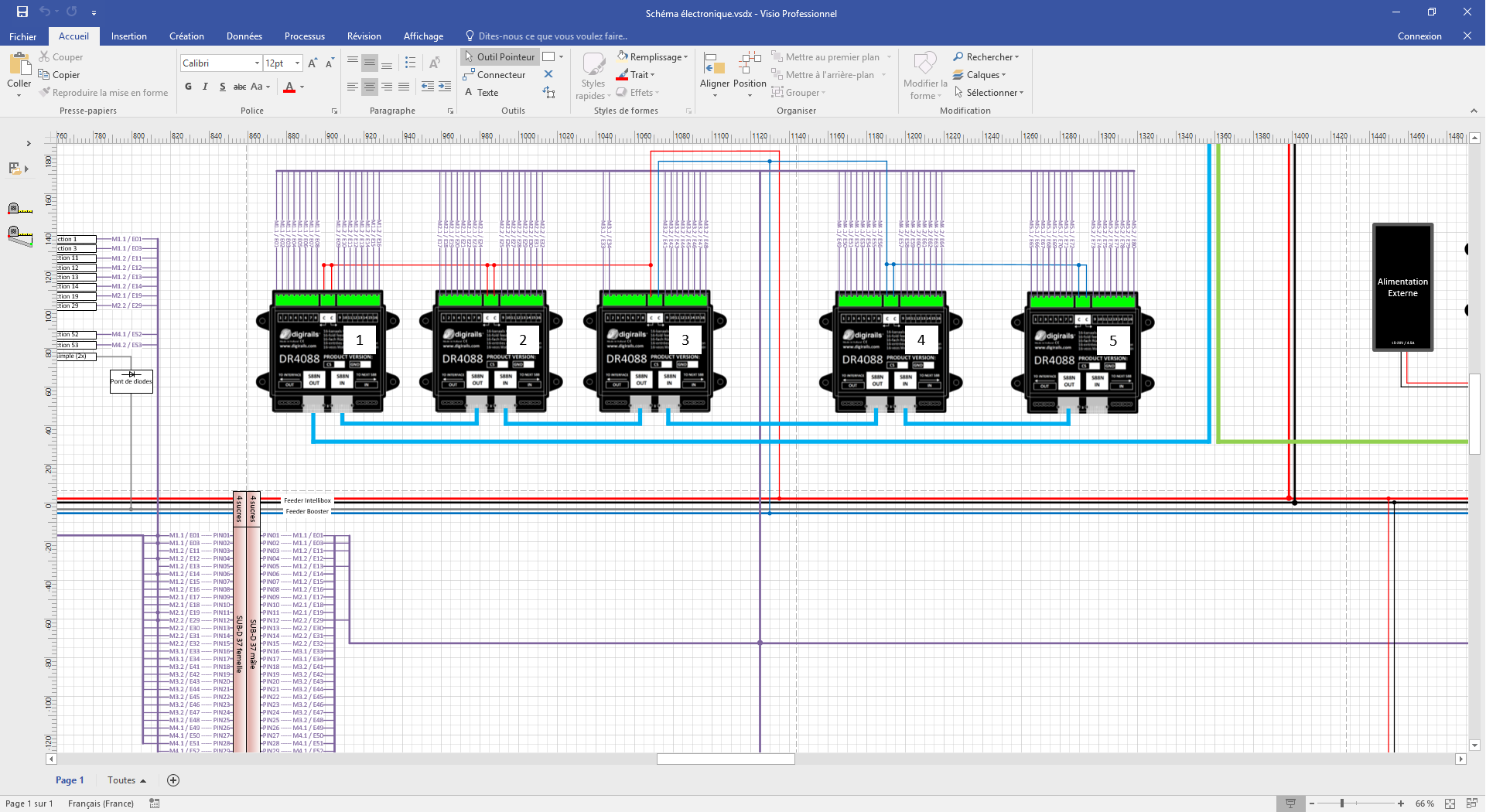

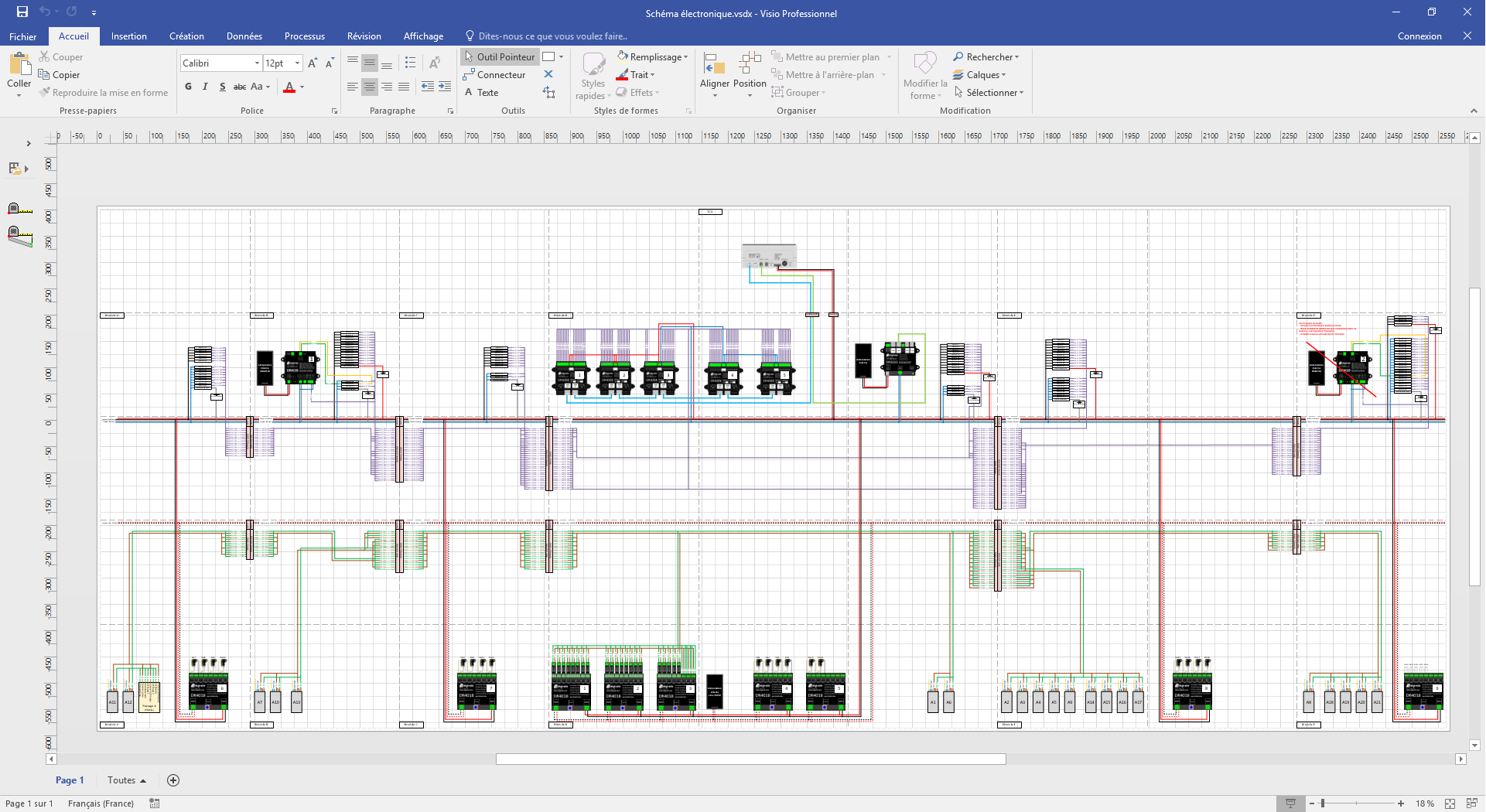

Voici le schéma complet : Et un zoom sur la partie détecteurs :
