tazoonet a écrit : 07 nov. 2020, 18:55 Allez vous garder des parties visibles du niveaux deux ?

La conception de ce réseau n'a pas été une mince affaire.
Je trouve que c'est la partie la plus compliquée, car une fois démarré c'est difficile de faire marche arrière (nous l'avons déjà fait 2 fois ).

Ce que nous voyons sur la photo, c'est le réseau pour les longs convois, style TGV, etc...
Sur deux niveaux et sera électrifié (caténaires factices).
A gauche nous avons le rampe qui permet d'accéder au niveau 1.
Les extrémités seront recouvertes (on voit déjà une série de pilotis), et la circulation des trains se fera donc en souterrain des deux côtés.
Tout le centre sera visible, et au lieu de faire une "gare cachée", nous avons préféré mettre en valeur les convois arrêtés.
Malgré tout il y a aussi des voies de garage en souterrain.

Le réseau secondaire supérieur représentera à gauche un paysage rural, tandis qu'à droite nous aimerions une rotonde avec plaque tournante.
Non électrifié il sera réservé au vapeur et diesel.
Ici tout sera visible.
Les deux plateaux sont réunis à l'arrière de la maquette par un grand talus et un pont en briques que l'on aperçois déjà derrière le viaduc du circuit inférieur.

Le reste se fera suivant notre imagination du moment.
Voilà en deux mots .

Merci pour tes explications j'ai hâte de voir la suite

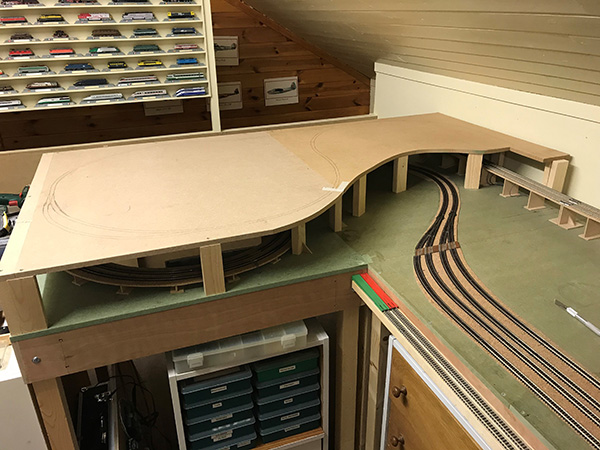

Les travaux de construction du 3e niveau, c'est à dire le circuit secondaire a débuté ce weekend.
Après avoir imprimé à l'échelle 1/1, le circuit est tracé sur le panneau avec un bon vieux papier carbone. La voie est tracée et va recevoir la semelle en liège. C'est de ce côté que va venir le paysage "rural" de notre réseau.
A l'arrière on aperçoit déjà l'assiette de voie qui part sur un long talus vers la partie industriel de l'autre côté de la maquette.

Curieux, intéressé pour la suite ...
Merci pour le partage.

super travail propre et bien réfléchie je suis admiratif

l'impresssion est un assemblage de papier A4 ?
belle réalisation en vue

didiguy a écrit : 01 déc. 2020, 17:59 l'impresssion est un assemblage de papier A4 ?

Non, nous avons eu l'opportunité de faire le tirage sur une imprimante grande dimension

Maintenant que le tracé est marqué sur la surface, il est temps de confectionner le ballast (assise de la voie).
Il existe de la bande autocollante toute faite, mais le métrage nécessaire sort de mon budget.
Quoique nettement plus facile (c'est ce que j'ai d'ailleurs utilisé sur mes quatre modules.
Dans ce cas je vais donc utiliser du liège acheté en rouleau (Hubo).

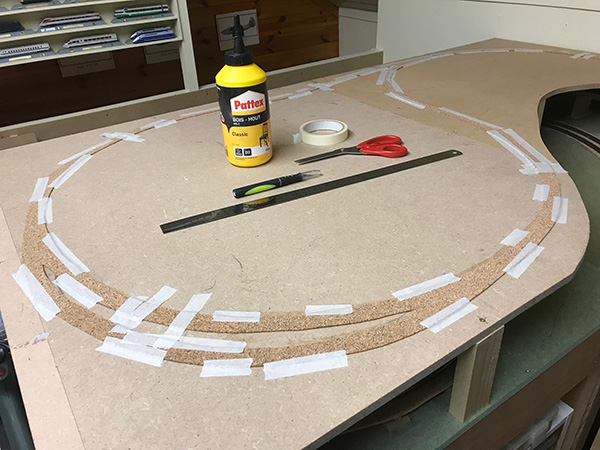

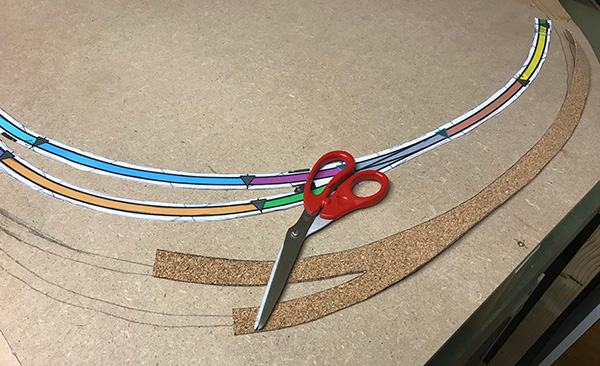

Je me sers du plan 1/1 pour découper mes segments. Ils sont collés avec de la colle à bois et maintenu bien à plat le temps du séchage par du tape de carrosserie.

Au début de l'aventure des modules, tu m'avais aussi conseillé la bande autocollante. Mais, je suis revenu au liège et à la colle blanche.

pas mal cette technique il commence a avoir fier allure ce réseau va t il y avoir des reliefs positif afin de donner plus de volumes ?
