Page 54 sur 57
Re: l'edleweiss by tazoonzet
Publié : 16 mai 2021, 15:43
par tazoonet
bonjour

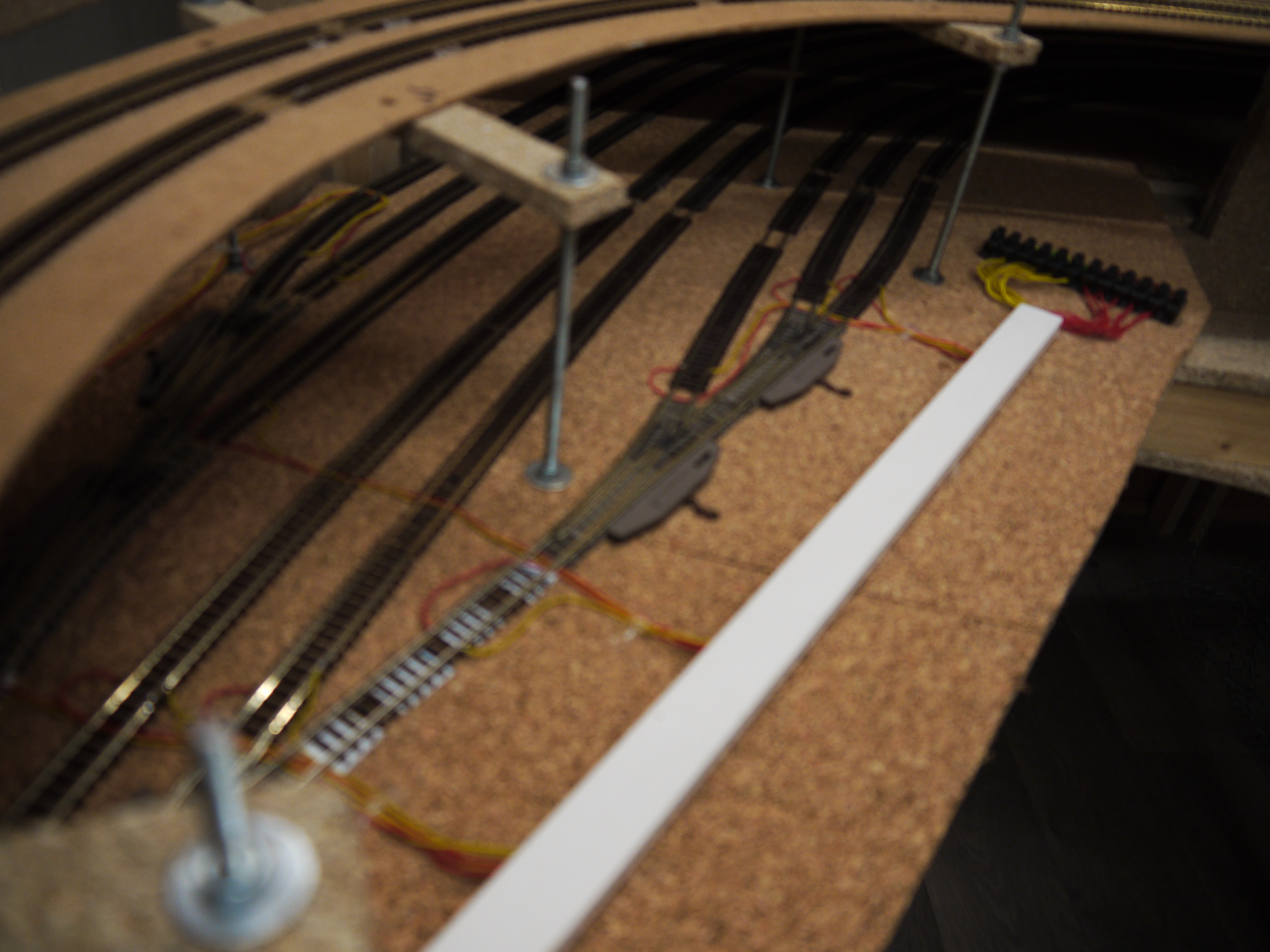

les travaux continus ca avance bien tout le niveau zéro est câblé
- P1100096.JPG (5.31 Mio) Consulté 2312 fois

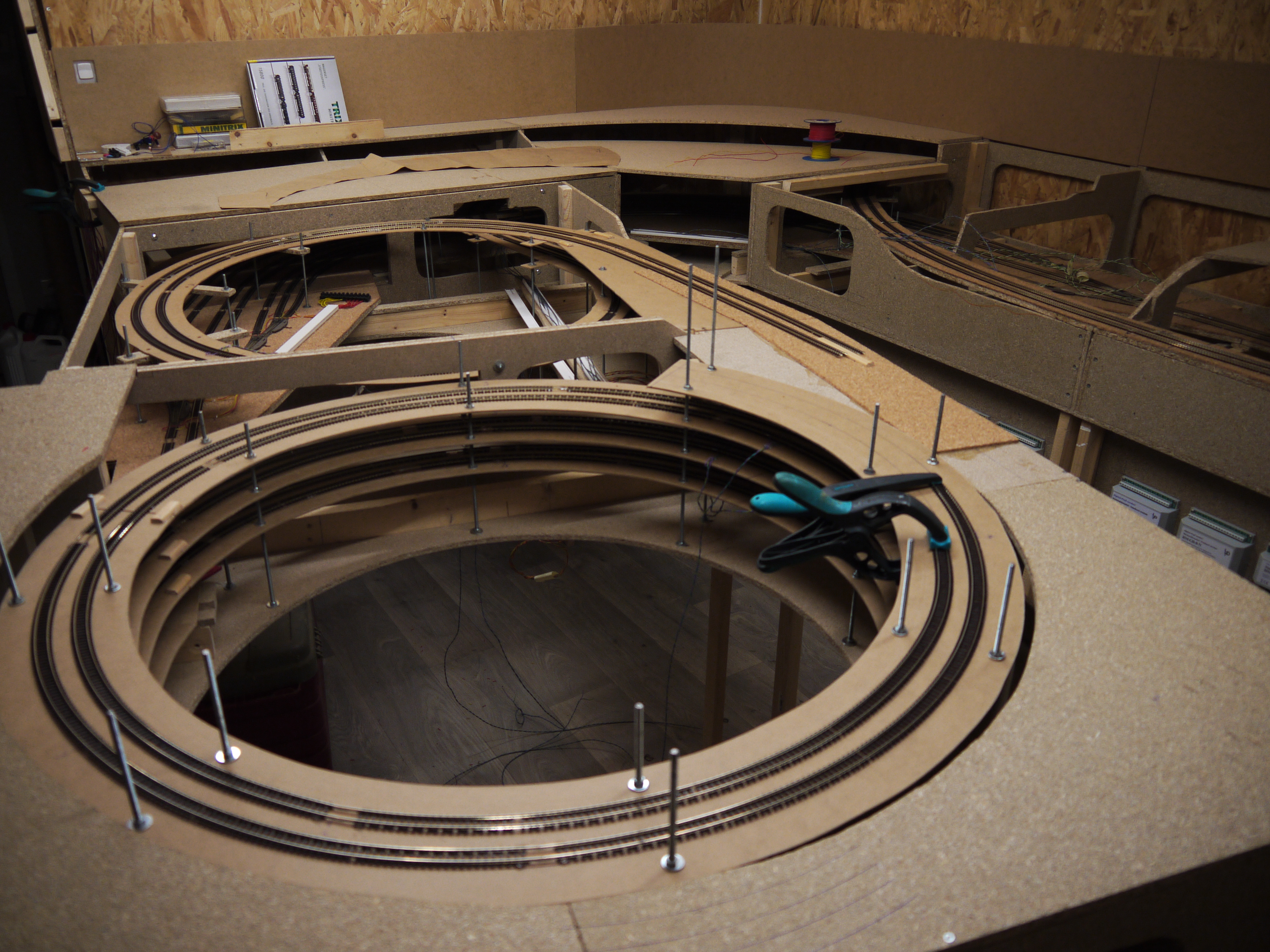

j'ai fini aussi la spire 4 tours qui amènera vers la gare
- P1100097.JPG (6.51 Mio) Consulté 2312 fois
a bientot
Re: l'edleweiss by tazoonzet
Publié : 16 mai 2021, 16:01
par thierry
Ca avance pas mal, mais avec ces longues spires il faudra beaucoup de trains pour ne pas avoir de très longue période sans train sur les surface visible.
Beau travail.
Re: l'edleweiss by tazoonzet
Publié : 20 mai 2021, 10:34
par tazoonet
bonjour
tout a fait Thierry
tu as raison il ne faut pas voir la spire comme voies de montée ou de descente elle peut aussi servir de voies de stockages avec RRTC j'ai la possibilité de mettre des trains dit en succession donc qui ce suivent je te rejoint qu'un réseau doit avoir le plus possible de voies visibles c'est ce que j'avais mis en évidence sur mon feu réseau.
chacun des cantons cachée peut être utiliser de cette façon en laissant un canton en amont libre bien sur.
pour info je suis en train de travailler sur la gare avec des, parties amovible de part et d'autre .
Re: l'edleweiss by tazoonzet
Publié : 31 mai 2021, 07:50
par tazoonet
bonjour a tous
alors voici un peut l'état des lieux de l'avancement de mon projet petit a petit je rejoint l'arrivée en gare mais avant il me faut continuer la pose des voies de parades

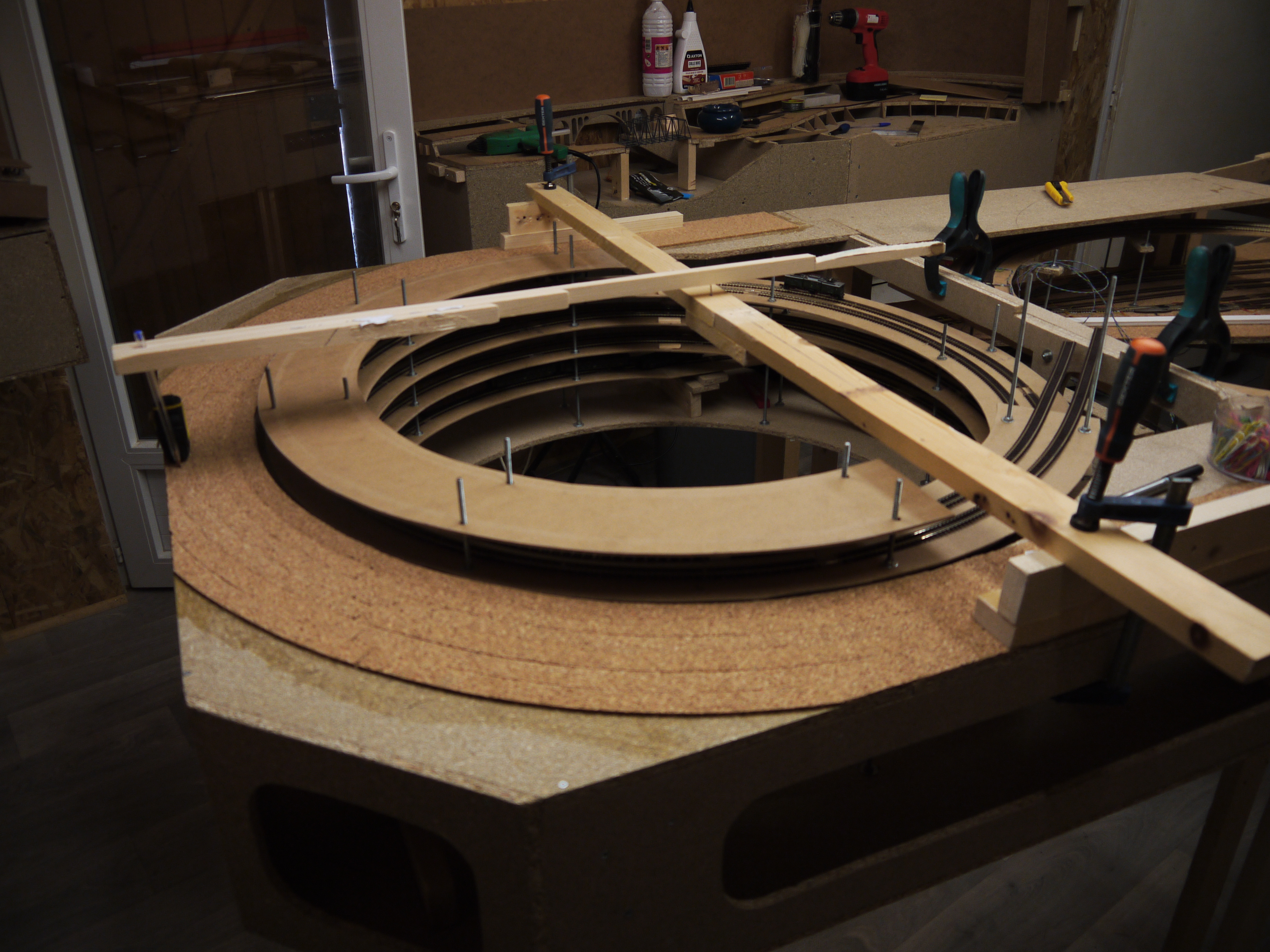

donc pose du liège pour ma part du 4mm puis une fois cela terminer il ma fallu trace la courbe de la voie de parade qui traverse le module donc fabrication d'un compas car le rayon est de 600mm
- P1100100.JPG (5.56 Mio) Consulté 2208 fois

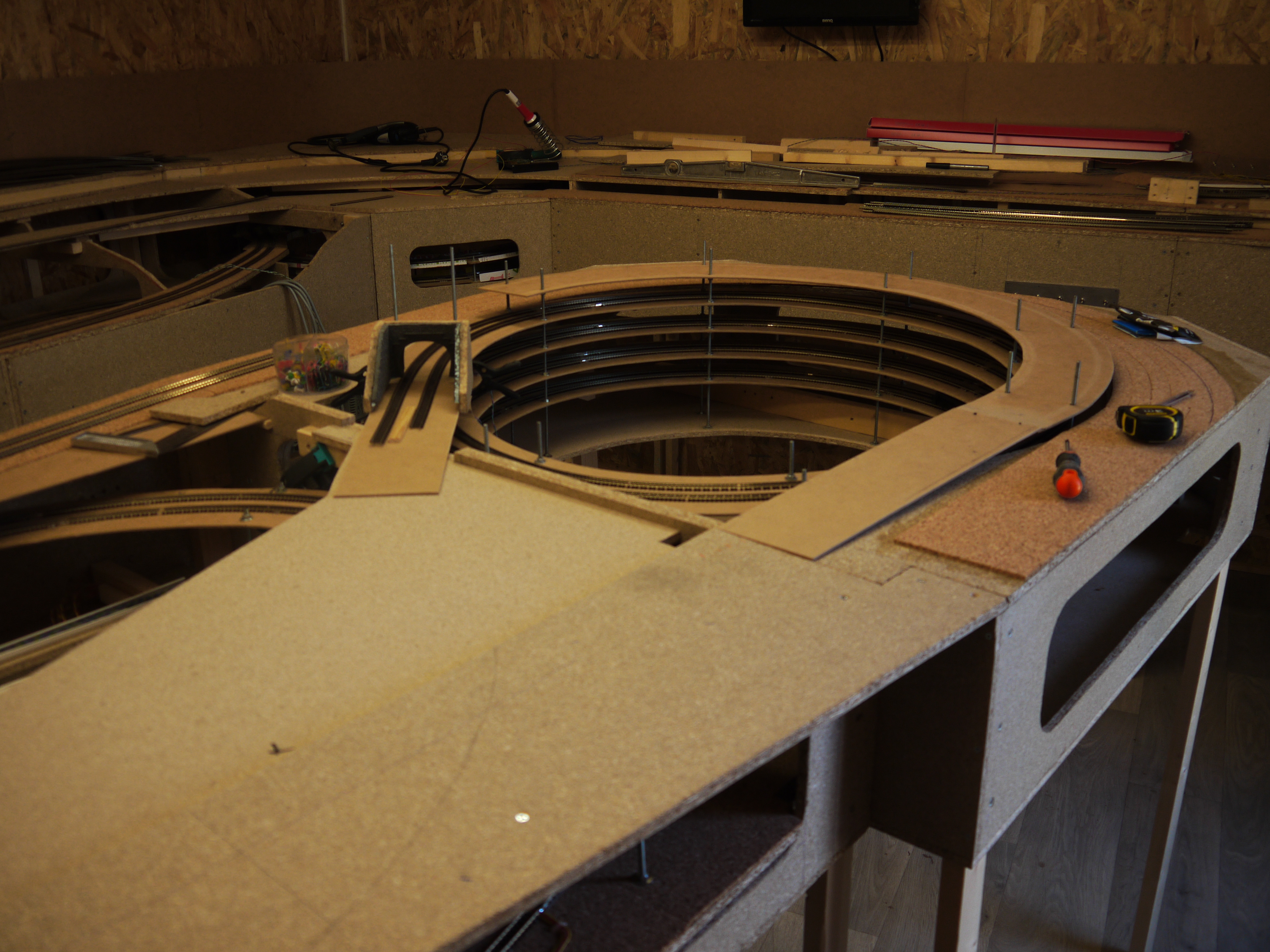

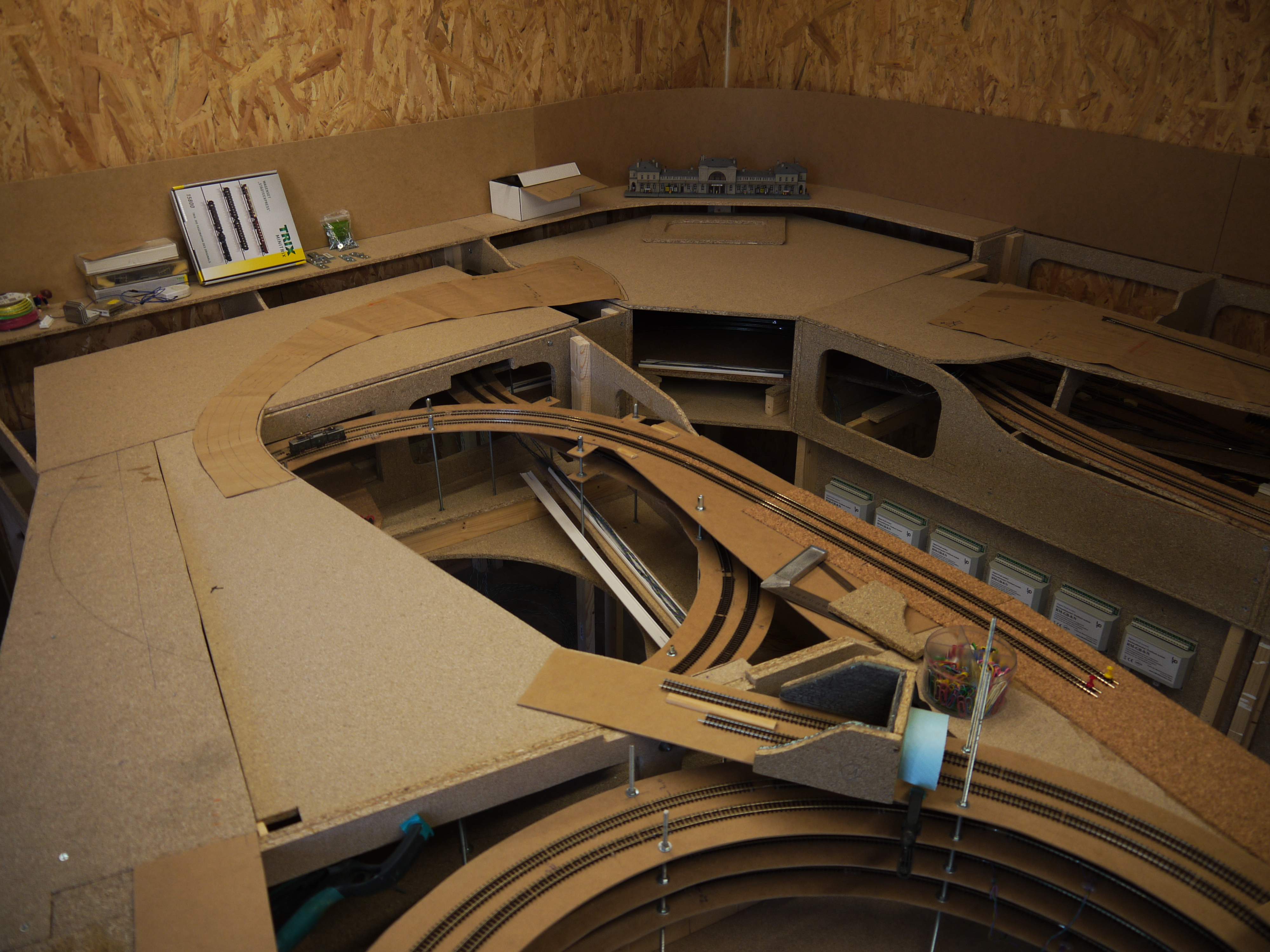

des vues un peut généralistes afin de vous donner une idée de l'ensemble
- P1100101.JPG (5.66 Mio) Consulté 2208 fois
- P1100102.JPG (6.16 Mio) Consulté 2208 fois

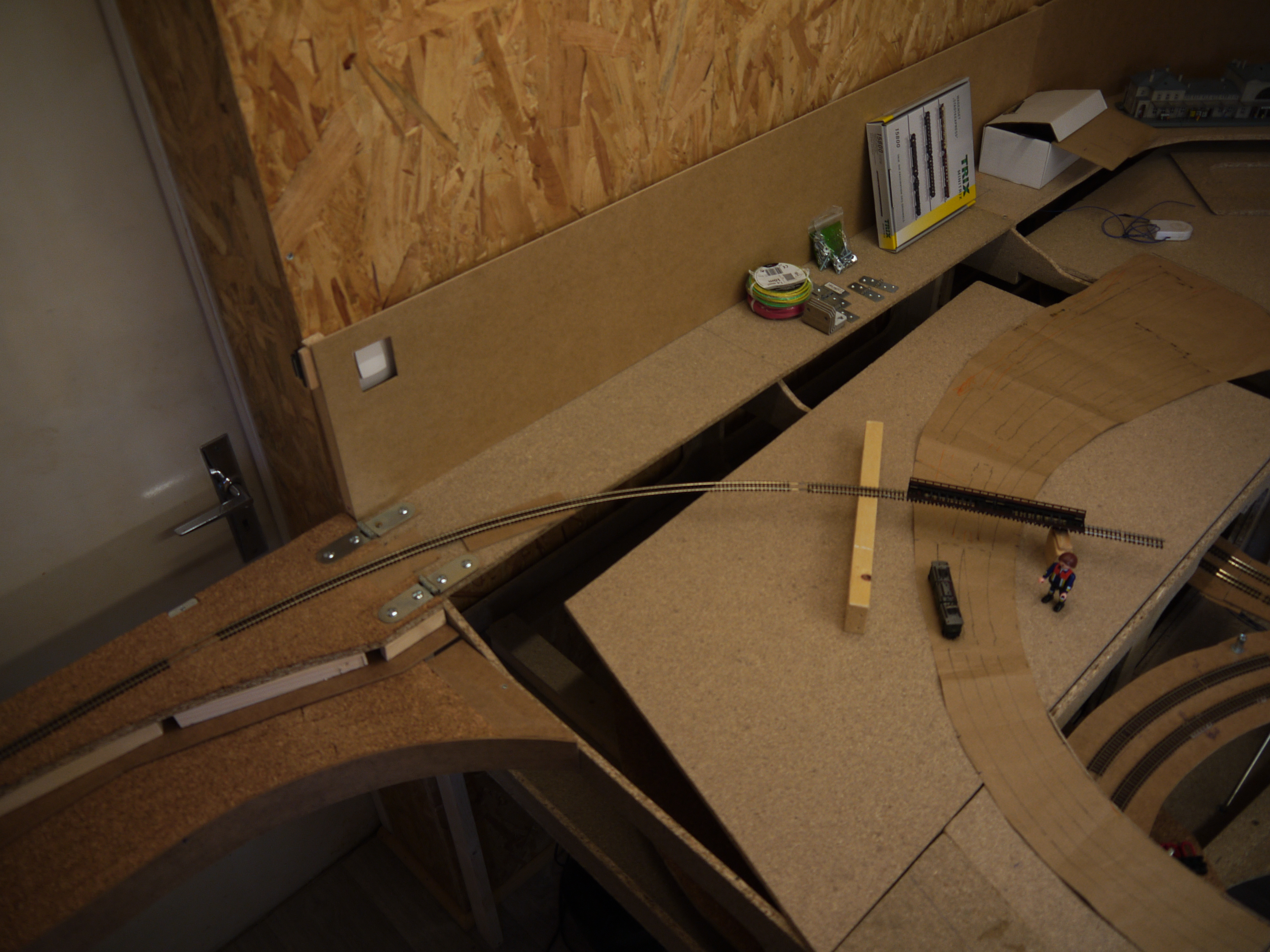

- P1100103.JPG (5.39 Mio) Consulté 2208 fois
passer une bonne semaine
Re: l'edleweiss by tazoonzet
Publié : 31 mai 2021, 08:46
par didiguy
wouah, un ingénieur spécialisé. Superbe réalisation
Re: l'edleweiss by tazoonzet
Publié : 31 mai 2021, 17:38
par JEPE
Tazoonet, j'admire ton travail
!
Re: l'edleweiss by tazoonzet
Publié : 07 juin 2021, 04:52
par tazoonet
bonjour

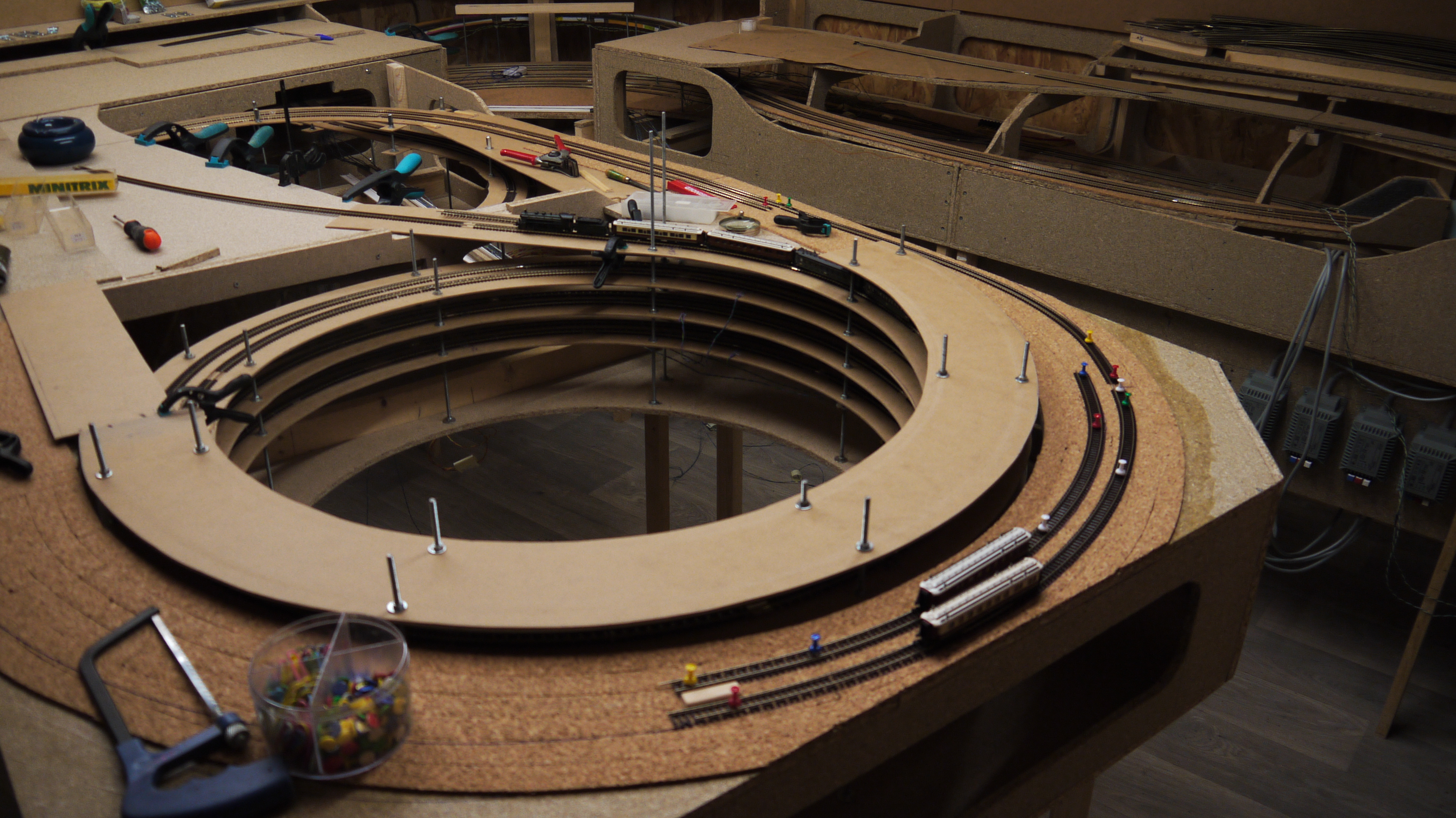

donc après avoir trace la courbe je pose a blanc pour me donner une idée de celle ci la voie passe très près du bord du réseau c'était prévue viendra par la suite la pose d'une baguette plate de 20mm qui ceintura l'ensemble des bordures
- P1100106.JPG (5.34 Mio) Consulté 2154 fois

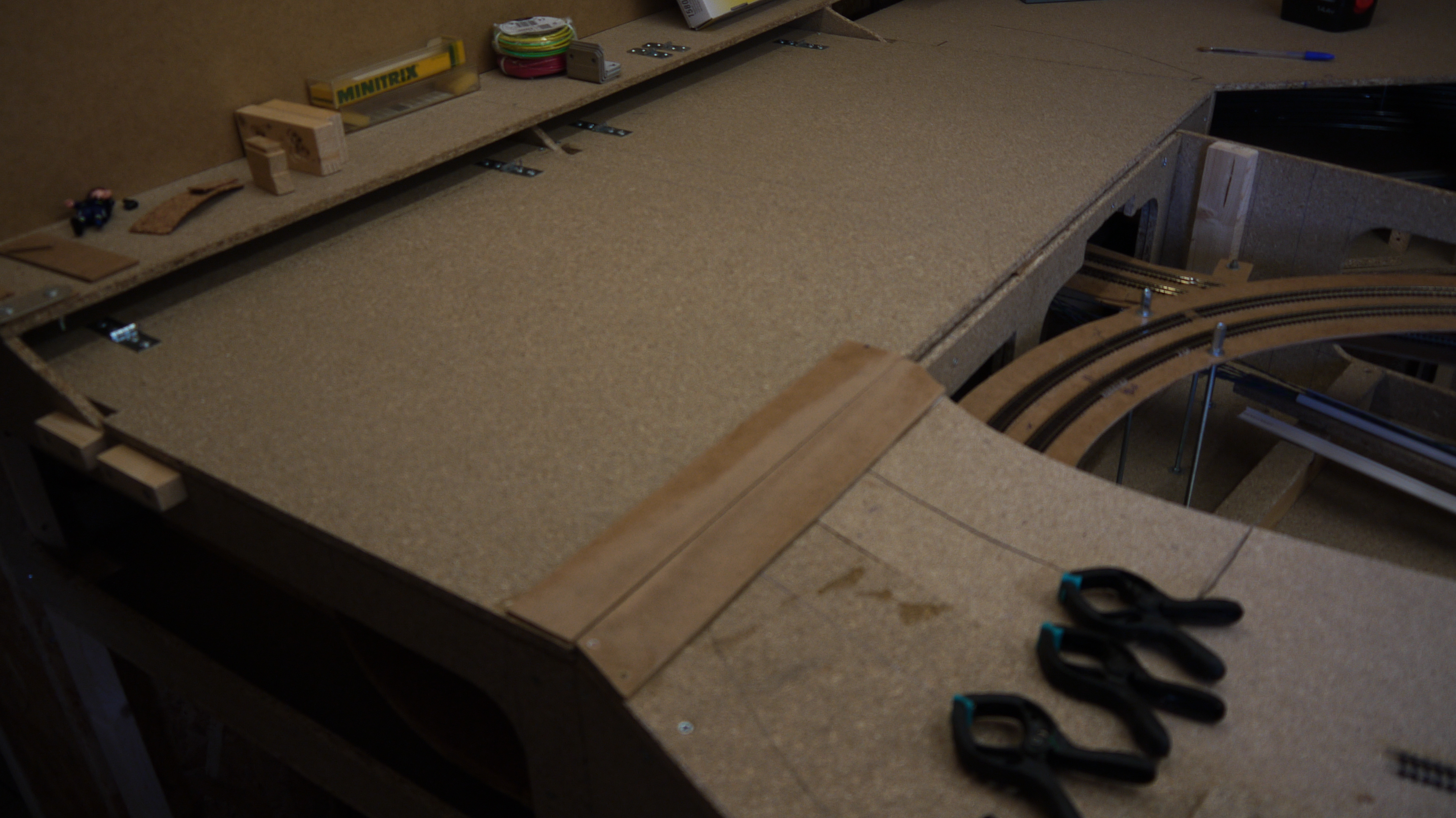

mise en place du plateau supportant l'entrée de la gare . pose de plaque d'isorel ce qui permettra de venir fixer les rails dessus et de faire les coupures par la suite
- P1100114.JPG (4.46 Mio) Consulté 2154 fois
Mais voila a ce stade et en l'état je condamne l'accessibilité a la gare cachée sur cette partie

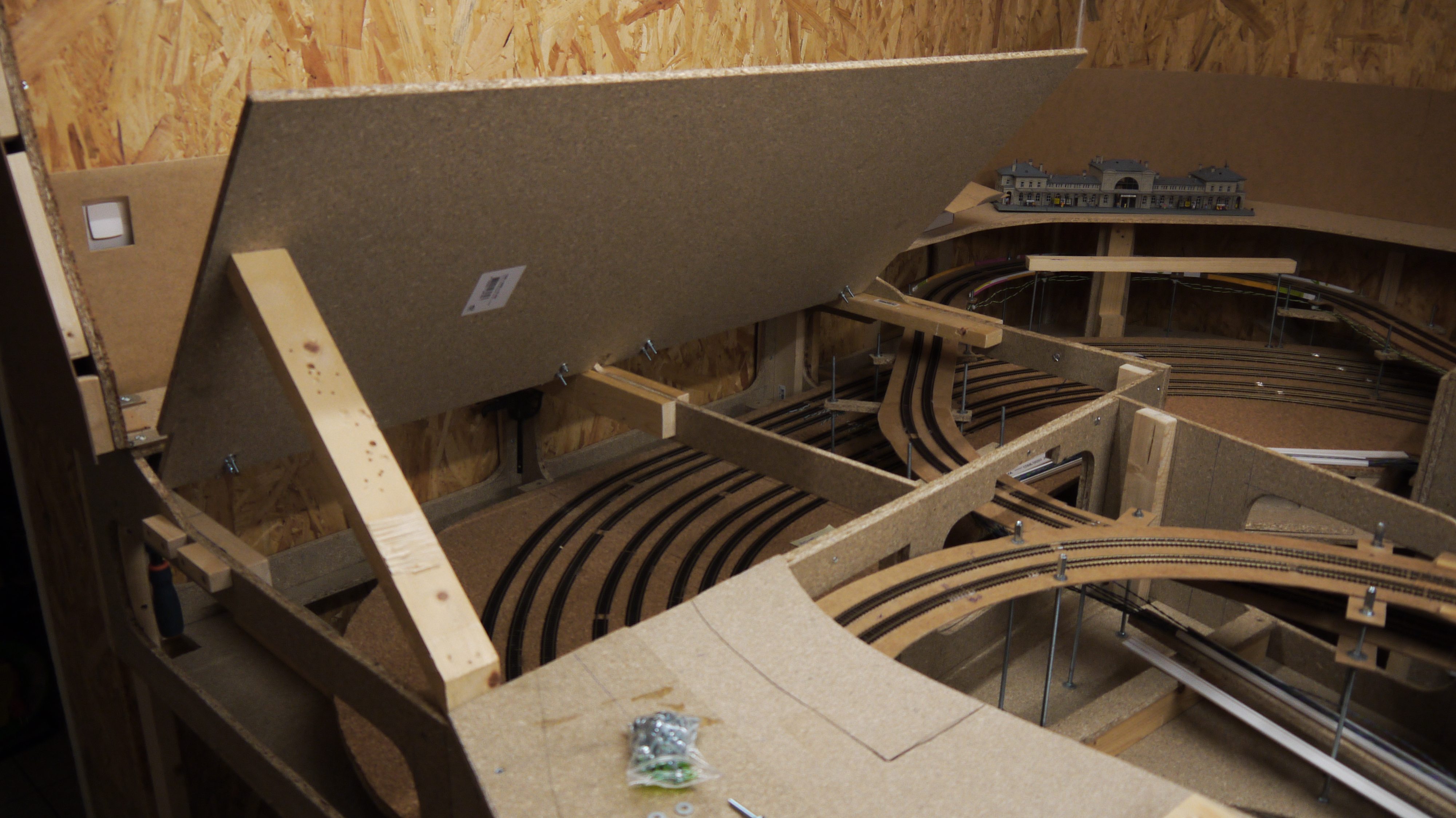

donc le plateau a reçu des charnières afin que cette partie soit amovible . ce qui procure une facilité pour la pose des servos moteur et le câblage
- P1100112.JPG (5.03 Mio) Consulté 2154 fois

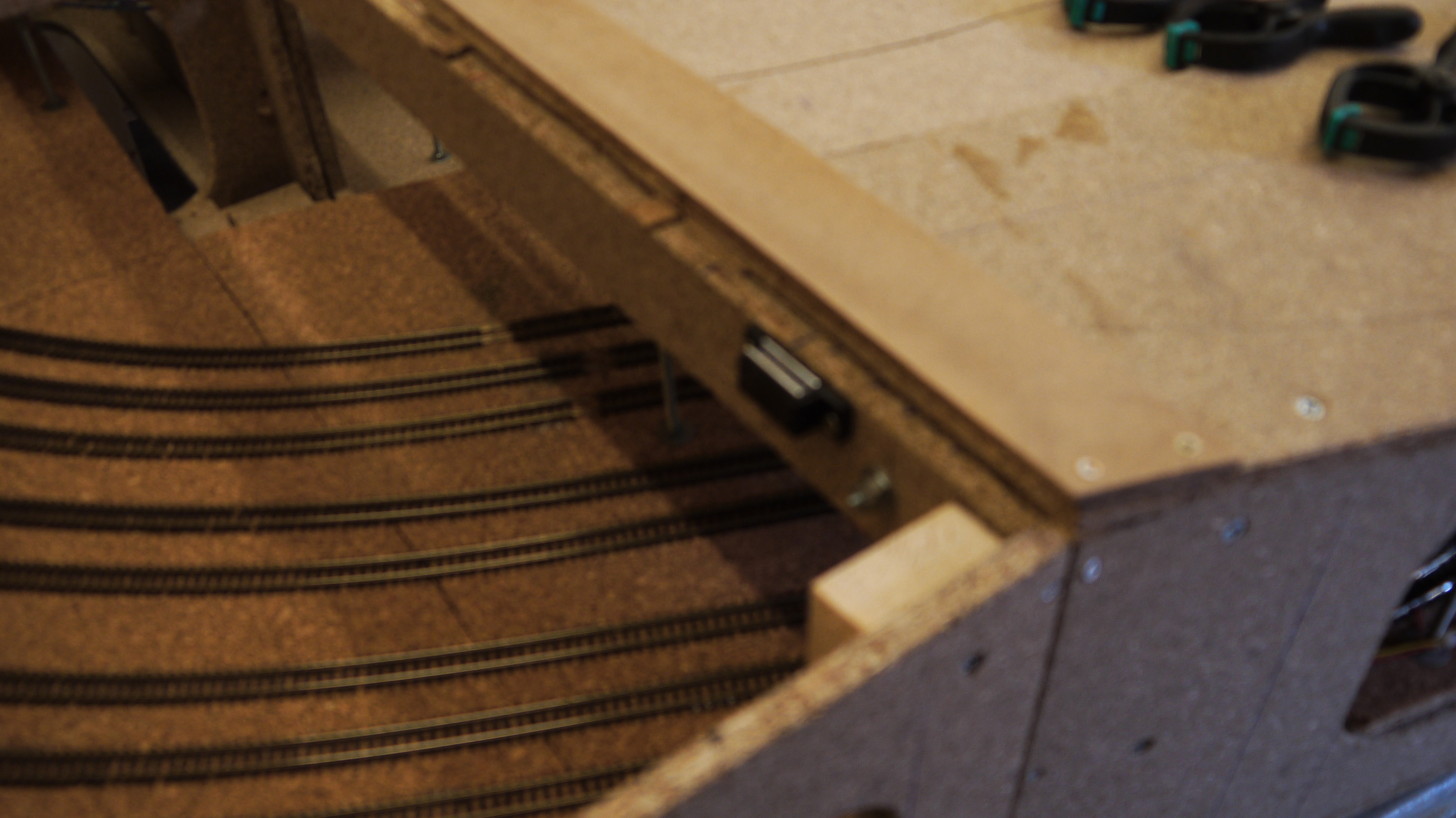

pose de petites aimant de 4kg type cuisine afin de garantir le placage du plateau un a chaque extrémité
- P1100113.JPG (4.42 Mio) Consulté 2154 fois

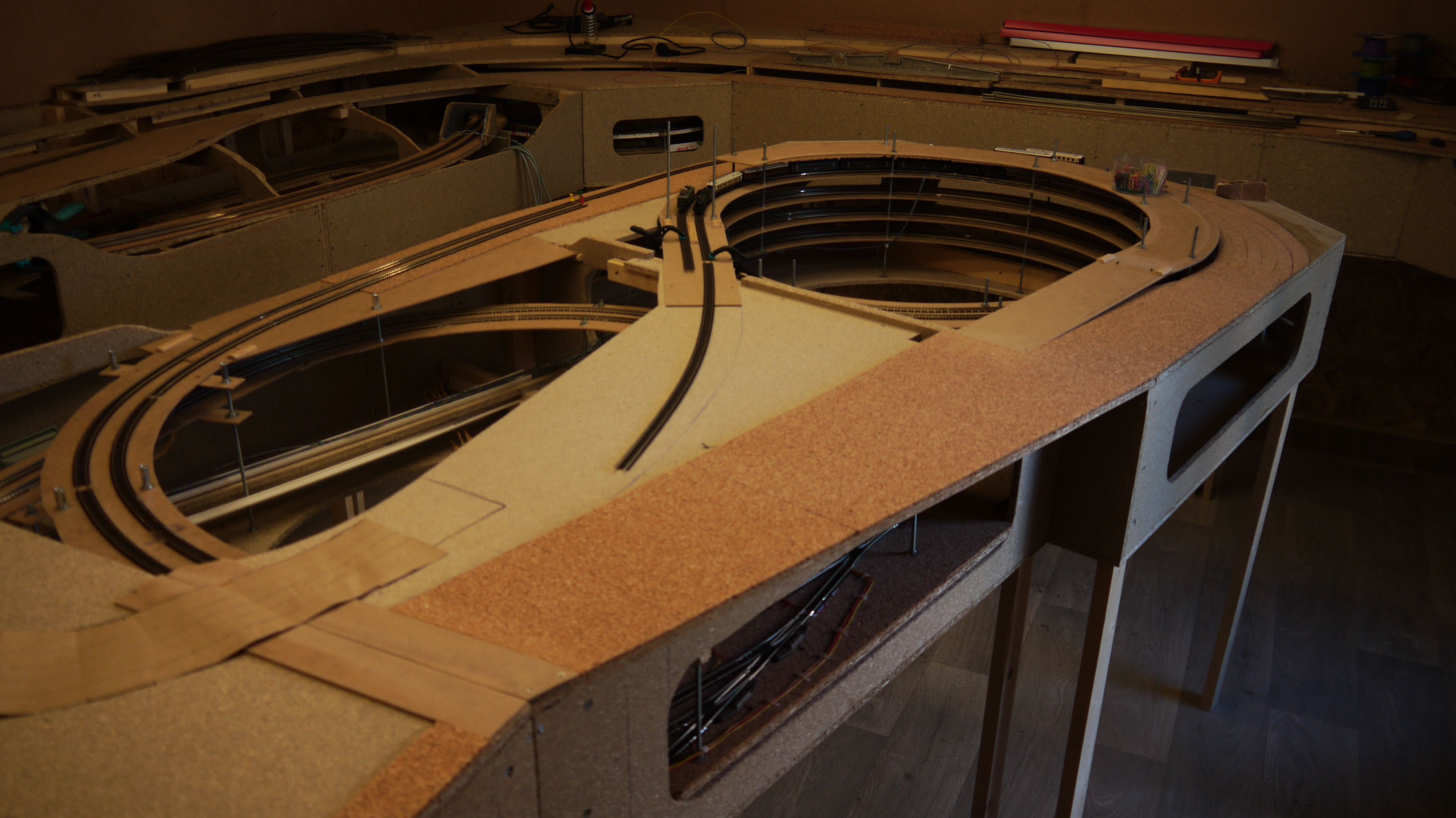

continuité de la pose du liège pour les voies de parade . après un léger ponçage tout est a fleur il n'y paraitra plus après le décor
- P1100115.JPG (4.67 Mio) Consulté 2154 fois

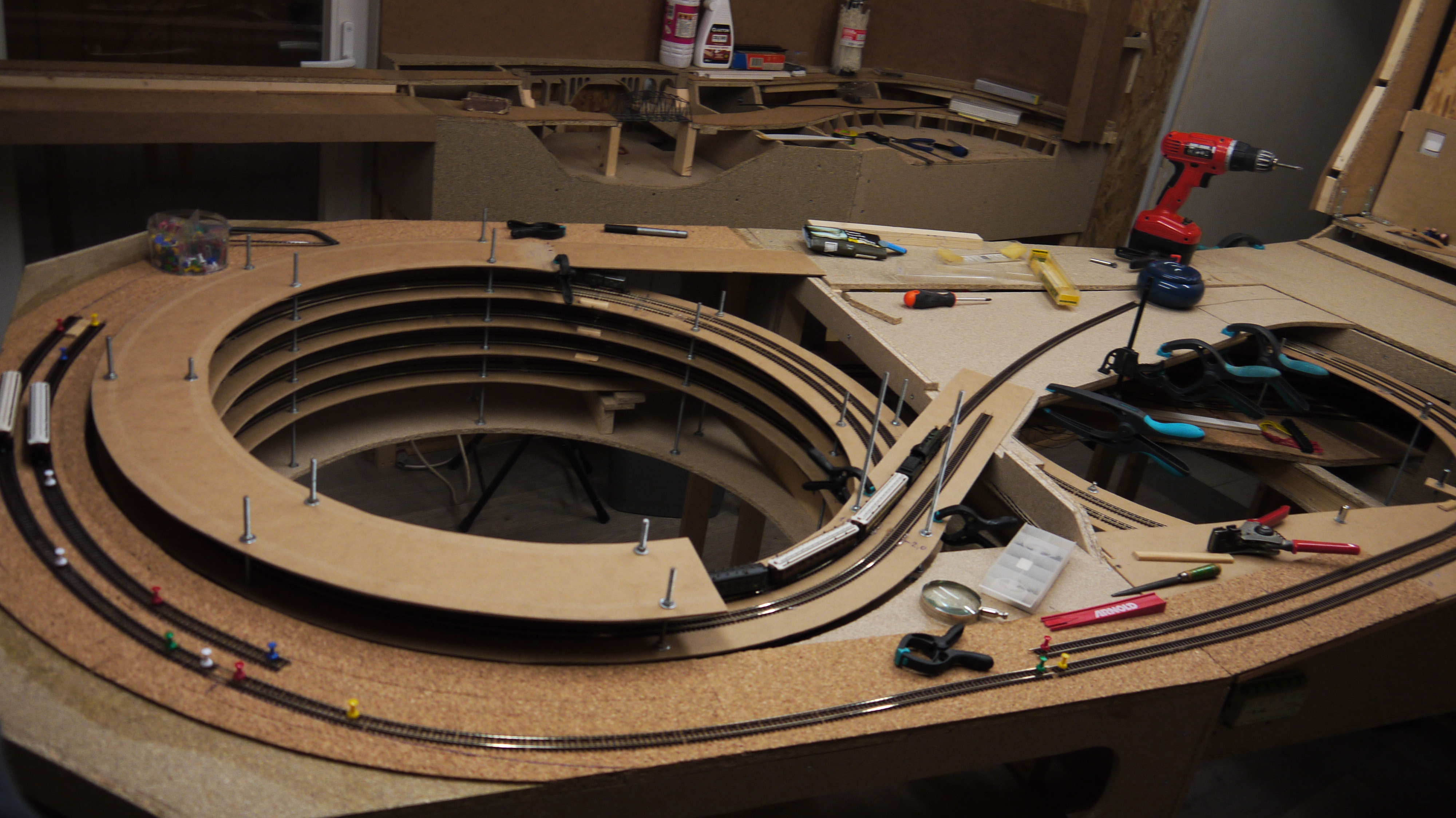

une dernière sur l'arrivée en gare en courbe juste pour l'idée car je doit positionner la gare via l'autre entée et tracé l'ensemble
- P1100107.JPG (5.14 Mio) Consulté 2154 fois
bonne semaine a vous
Re: l'edleweiss by tazoonzet
Publié : 07 juin 2021, 20:07
par RolandVV
Impressionnant !!
Re: l'edleweiss by tazoonzet
Publié : 19 juin 2021, 15:43
par tazoonet
bonjour a tous
voila un peut la suite des travaux donc les voies de parades sont en placent tous les cantons sont opérationnels
donc j'ai réfléchie a un fond de décor mais marre de voir toujours les même chose donc après lectures de plusieurs forum et d'expos on y vois toujours un ciel bleu .puis un jour j'ai vu un réseau avec un fond peut commun mais qui permettais un très joli rendu
j'ai fait la même chose et comme je vous l'avez indiquer pour ceux qui suivent ce post cela pourrais choquer donc âme sensible s'abstenir

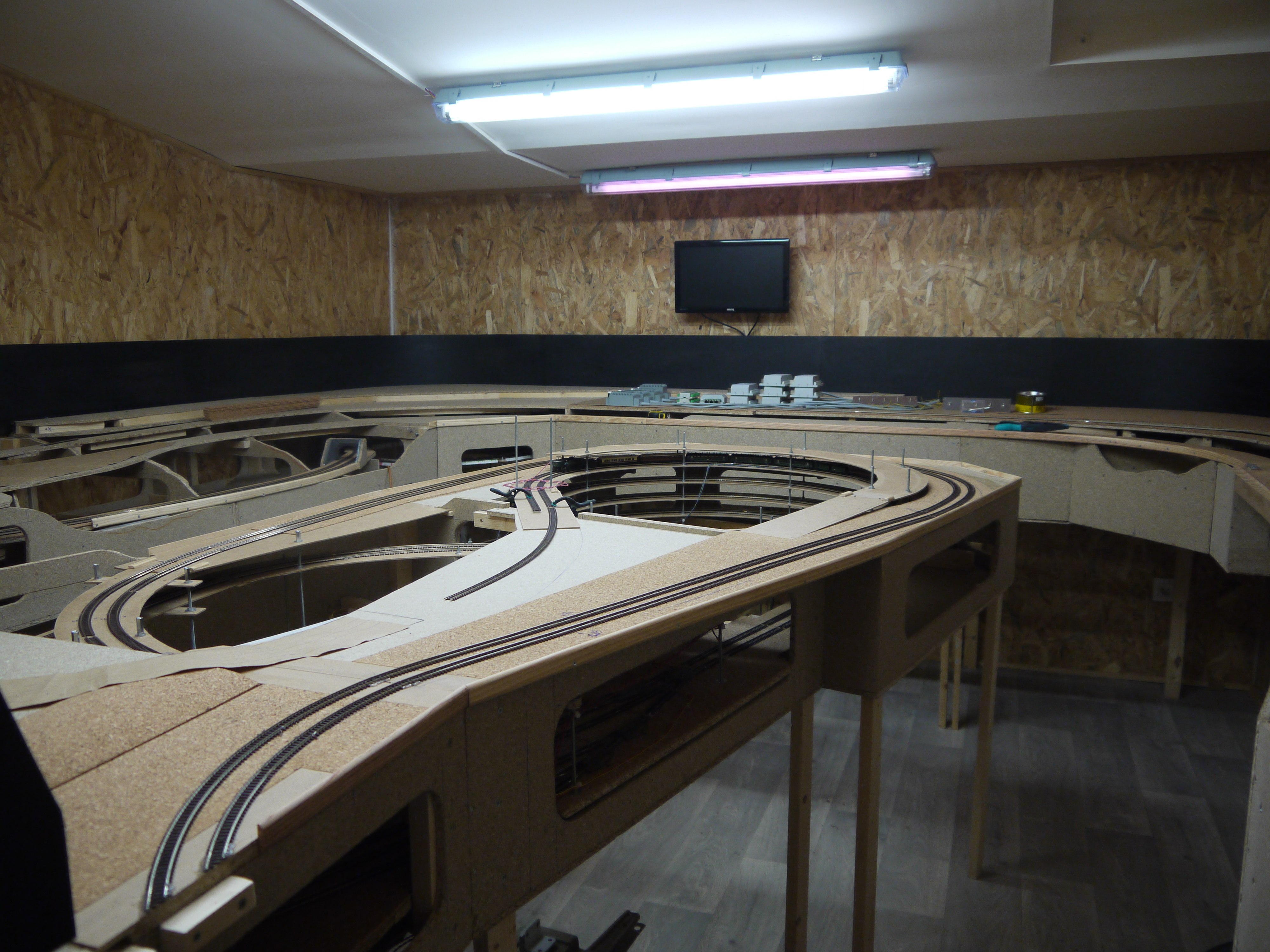

voila ce que ca donne
- P1100129.JPG (5.75 Mio) Consulté 2054 fois

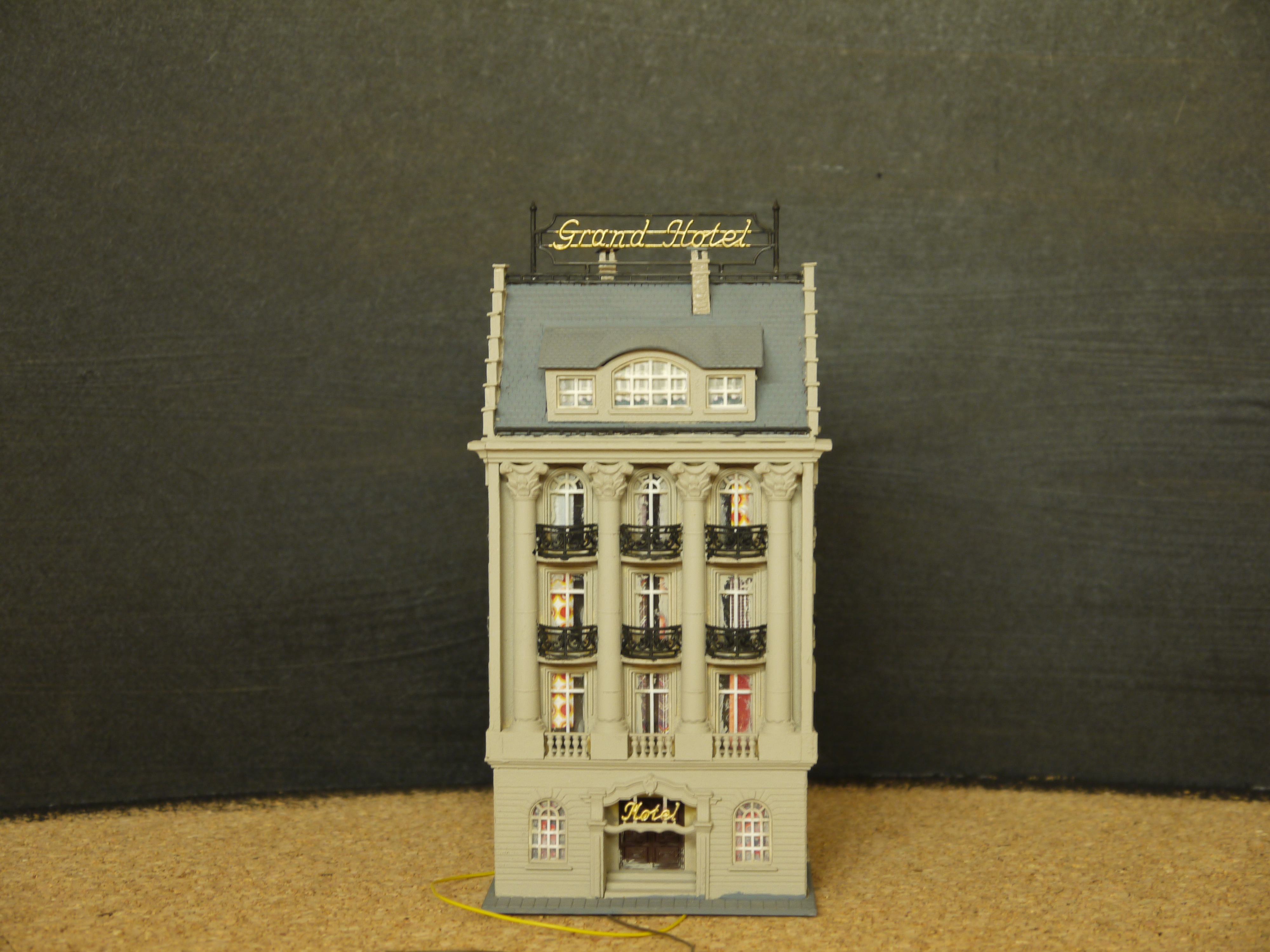

une vue avec un bâtiment on voit bien mieux les détails ce celui ci je suis satisfait du résultat
- P1100130.JPG (5.73 Mio) Consulté 2054 fois
le fond n'a reçu qu'une première couche les modules viendrons en second car il me reste un petit peut de menuiserie a finir
bon wk a vous
Re: l'edleweiss by tazoonzet
Publié : 19 juin 2021, 18:46
par thierry
Noir c'est noir il ny a plus d'espoir
Je n'y aurait pas penser, c'est vrai que ça fait bizarre, mais pourquoi pas.
Ça ne donne pas si mal.
Super travail, comme toujours.
