plans SNCB/COLIS

[Guytoonet]

Hello les N'istes,

Comme évoqué dans le sujet à propos des déclacs, le wagon SNCB/COLIS manque cruellement à l'appel.
J'ai déjà fouillé (peut-être mal), le grenier de Patrick mais je n'ai reine trouvé.
Idem dans ce qui a été produit et qui pourrait être transformé et avant de lancer une demande sur TMM, quelqu'un aurait-il une idée des côtes générales de la bestiole?

Ceci dans le but de lancer un essai en plasticard et qui sait.......... une collaboration pour tirage résine

Guy

Edit: du 19-08-2014

Voici le fichier Sst qui normalement, s'ouvre avec une version V2 du logiciel.

ColisSNCB.studio

(250.35 Kio) Téléchargé 302 fois

Bonne découpe

[JEPE]

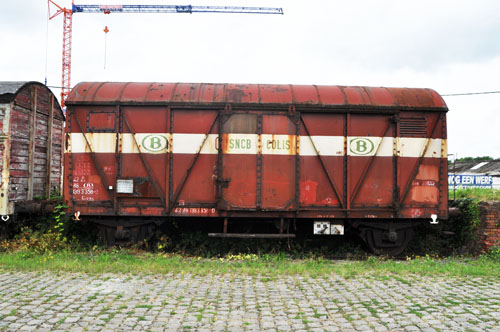

D'après mes photos, les wagons SNCB-Colis / NMBS-Colli sont en général du Type 2211 A2 Gkllms, comme sur la photo.

Type 2211A2 Gkklms 002b.jpg (76.21 Kio) Consulté 6671 fois

Poser des décals sur une surface si peu plane va poser pas mal de problèmes
Quoi qu'en N c'est un peu plus facile
Notez que la ligne jaune est devenue blanche, tandis que le vert du lettrage est encore visible.

[JEPE]

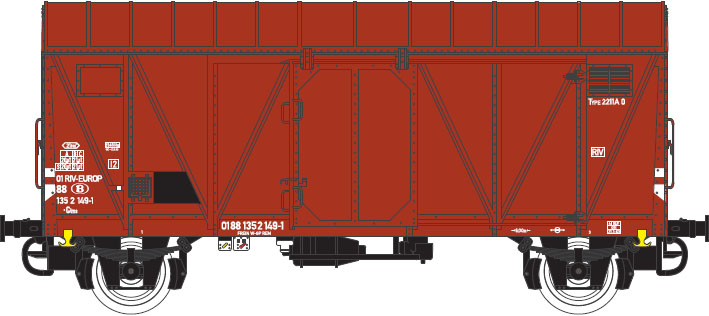

J'ai trouvé un beau profil du wagon, mais malheureusement sans aucune cote

Type 2211 A2 001.jpg (70.73 Kio) Consulté 6671 fois

[Guytoonet]

Ah mais ça c'est super bon!!!
Avec cette image et en connaissant la longueur totale du wagon réel, on peut déjà faire une translation en N.
Il ne manquerait que l'info de largeur hors tout et je n'ai besoin de rien d'autre, pour tracer le fichier Crafty.

Merci Jean-Paul!

[Andre]

Voici les dimensions relevées sur un wagon Liliput HO

L: 97 m/m
l: 31m/m
Ht flancs: 28m/m
Ht faîte: 37m/m

Le châssis PECO NR-102 ( hors tampons 53 sur 16 de large) correspond pour y fixer une caisse N .
Si un Crafteur sait me procurer une caisse, je peux essayer d'en "tirer" en résine au départ d'un moule silicone.
Mais attention avec le silicone, tous les défauts sont également imprimés.

Au boulot CRAFTY !

[JEPE]

Et voilà, une des raisons pour être membre du PFT

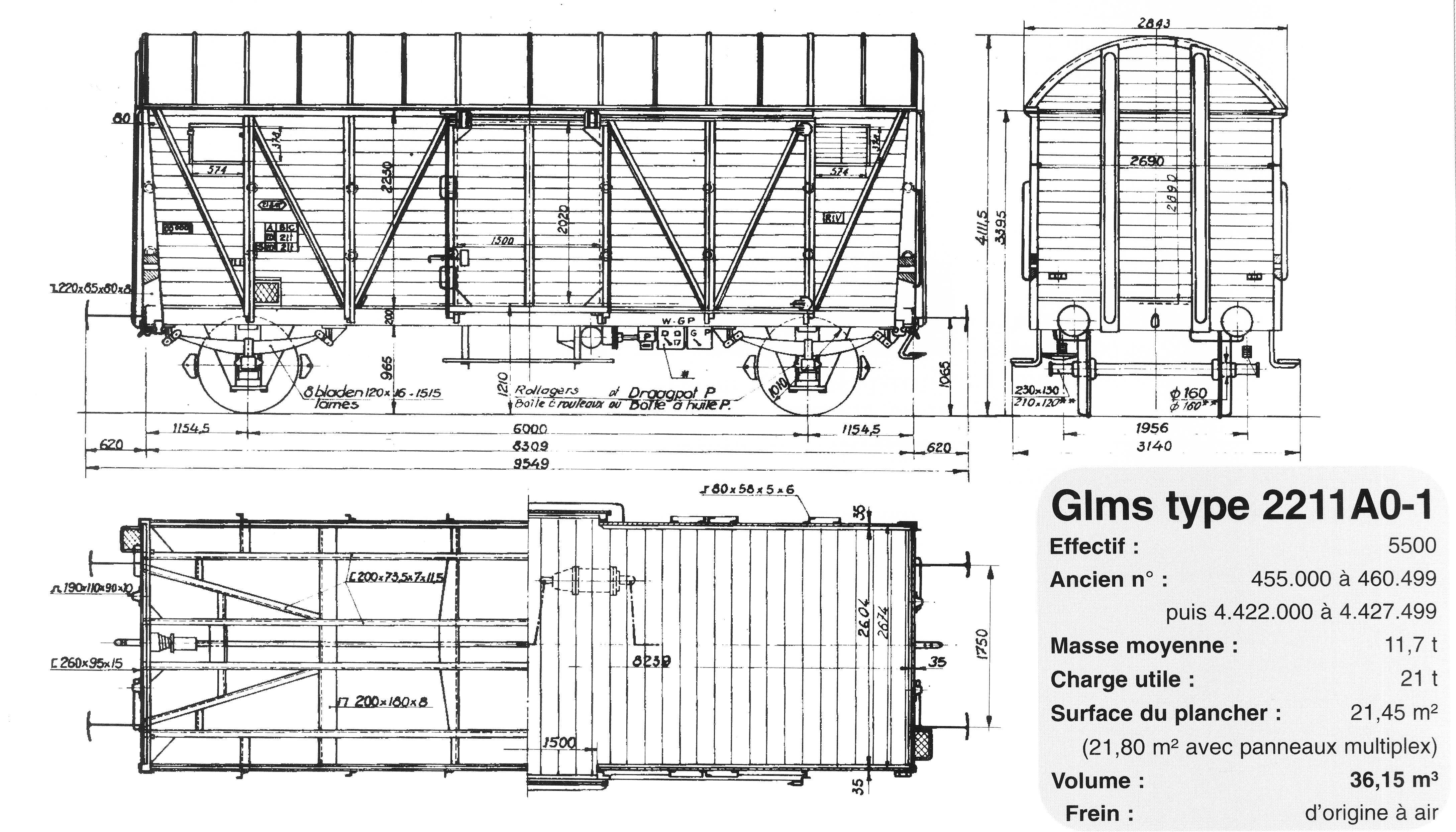

Type 2211A0-1 001.jpg (1.39 Mio) Consulté 6654 fois

[Guytoonet]

Cool, merci les gars, ça c'est de la collaboration!!!!!!

Ceci dit, je me base sur un wagon à parois métalliques, comme celui des photos COLIS.
Y aura juste à essayer de simuler les rivets
Si l'essai du proto est concluant, on pourra toujours en tenter un, en parois de bois.
J'embarque de quoi bricoler jusqu'au 17 août et peut-être qu'à mon retour......

Encore merci pour toutes ces infos et à très bientôt!

[Guytoonet]

Hello les gens,

Voici le petit devoir de vacances, entièrement réalisé à la main
C'est loin d'être le résultat souhaité mais ça m'a permis de mieux cerner les détails réalisables, pour créer le fichier Crafty.
N'ayant pas emmené la machine avec moi, je profite d'un passage à Paris (enfin une connexion Wifi!!!!), pour vous poster les images du proto "manuel" (pas le portugais, ouvrier du bâtiment)

Ce qui sera à bien améliorer, c'est la réalisation de la porte coulissante et la toiture en couches empilées, qui a gondolé sous l'effet du Sassi.
Désolé pour la qualité des images du Smartphone.

[PhilB47]

Bravo Guy, c'est une très bonne réalisation.
Avec la Crafty, ça devrait être impeccable.
Bon courage pour la suite. Poste nous des photos...

Phil.

[Andre]

Pour sûr qu'avec Crafty et Guy le modèle sera très valable.
