On est jamais si bien servi que par soi-même.
En effet, c'est en vain que j'ai cherché partout le schéma ou le profil de la draisine SNCB Type 7.
Donc, avec l'aide d'un ami j'ai été à Baasrode passer une après-midi, muni d'un bloc notes, d'un mètre et de mon appareil photos.

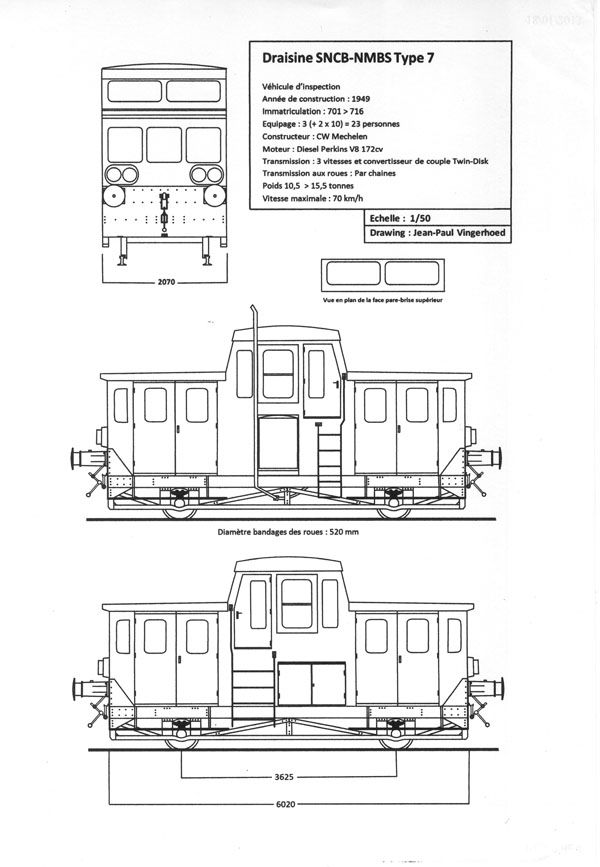

De retour à la maison, et après une journée et demi devant mon PC, voici pour vous le plan 3 vues de la draisine.

Pour mes amis "Crafteur", voici le lien vers .studio
Etant donné que c'est mon premier plan via ce programme, il faudra adapter le dessin suivant votre méthode de travail. Pour les autres, le voici en JPEG. Faire glisser le curseur pour voir le plan en entier

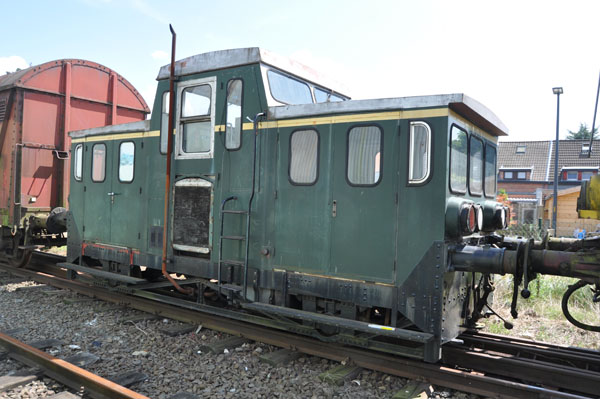

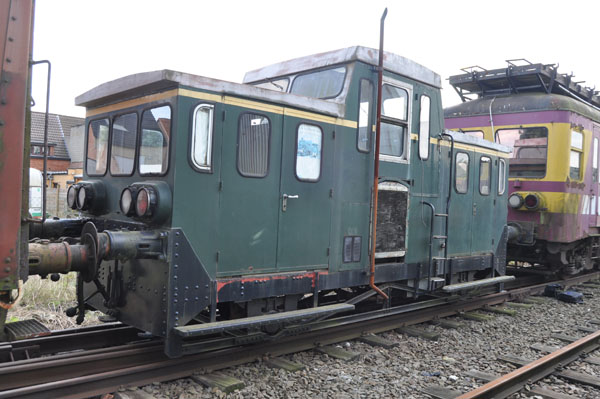

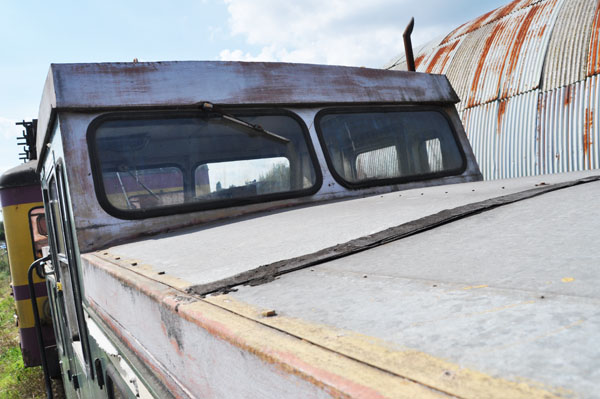

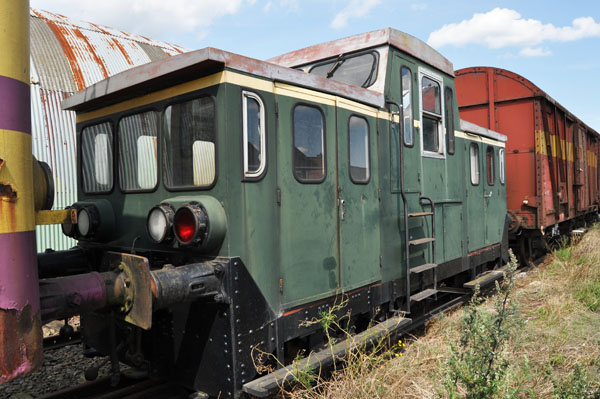

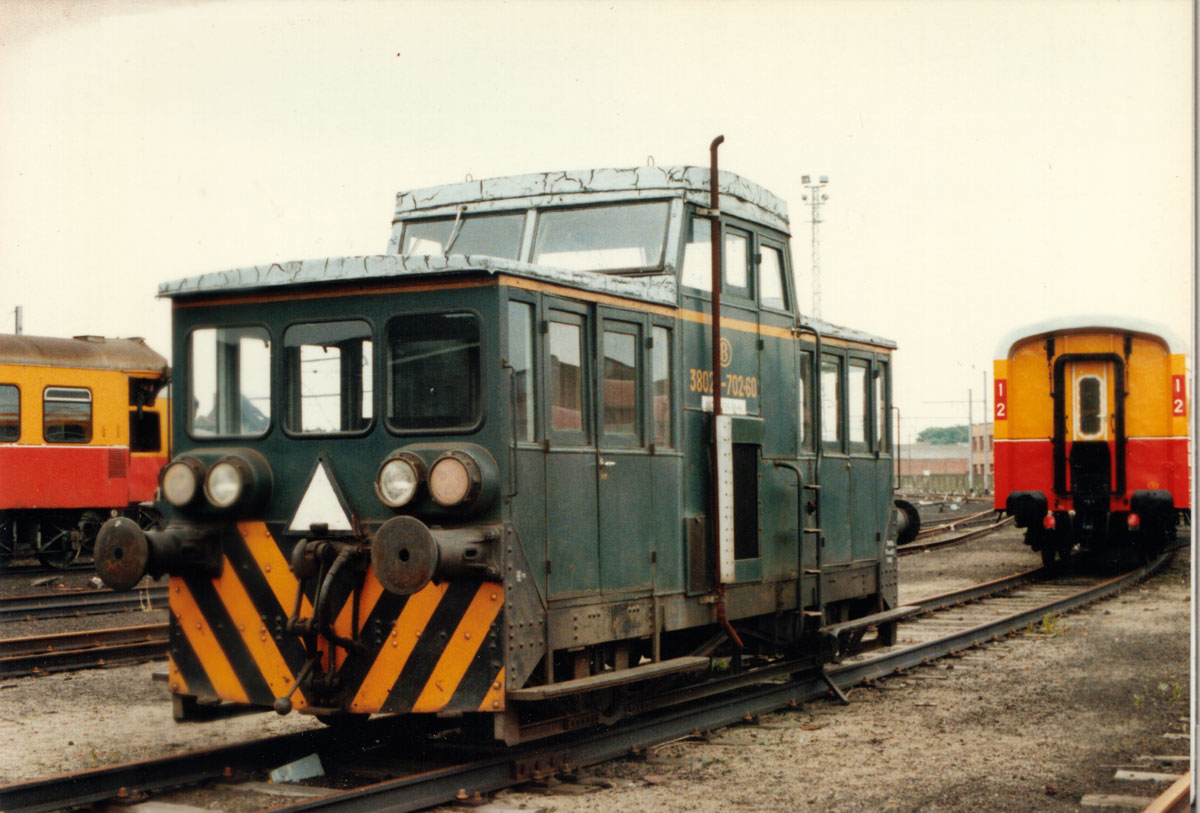

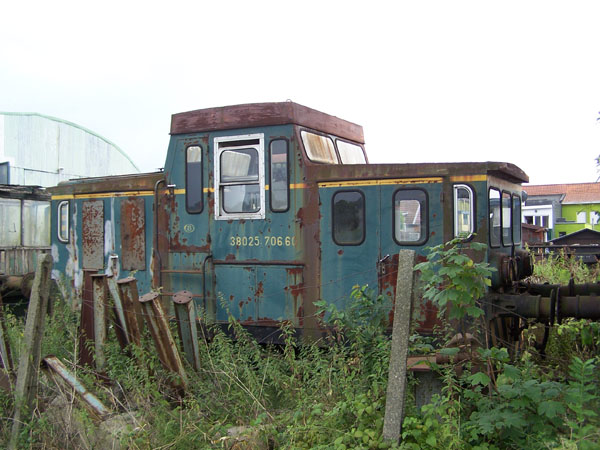

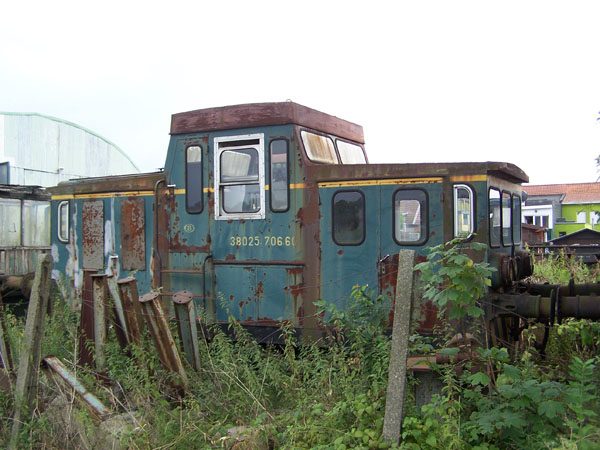

Et quelques photos pour les détails : Il est à noter que sur certaines machines les vitres latérales d'extrémités ne sont pas montées dans le même sens. Pour info, il n'y a rien sur les toitures .

C'est bien vrai ! On est toujours mieux servit ....

Très beau boulot de recherche, d'étude et de réalisme !

Comme quoi, quand on veut , ...

Ce sont des idées comme celle -ci que nous avons besoin pour faire avancer les choses. Et le N belge.

A.

C'est super JEPE Merci pour nous !!!
MP envoyé bien sûr.

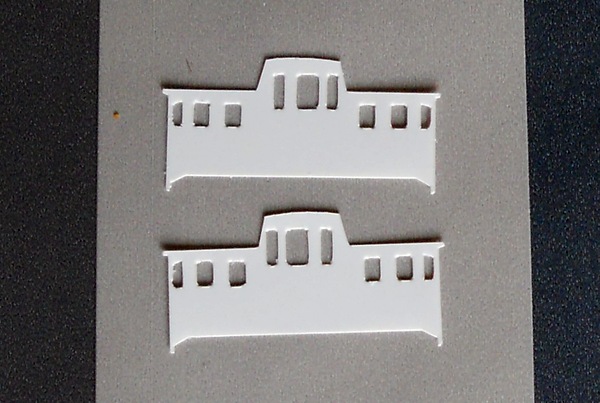

Je viens de refaire le plan en vitesse pour la Crafty (celui que JEPE m'a envoyé est fait avec une version logicielle plus récente que celle que j'utilise) et une découpe dans un bout de carte plastique 0,25 mm. C'est réalisable mais, à mon avis, ce serait bien meilleur en photo-découpe laiton, surtout à cette taille là - 37,625 mm de long.
Je ne sais pas combien cela pourrait couter pour monter un petit labo photo-découpe laiton, mais ça vaudrait peut être le coup, non ?

C'est vrai que 37,625 mm ce n'est pas grand
Je vais trouver un véhicule plus grand à dessiner , mais quoi ?

super boulot jepe

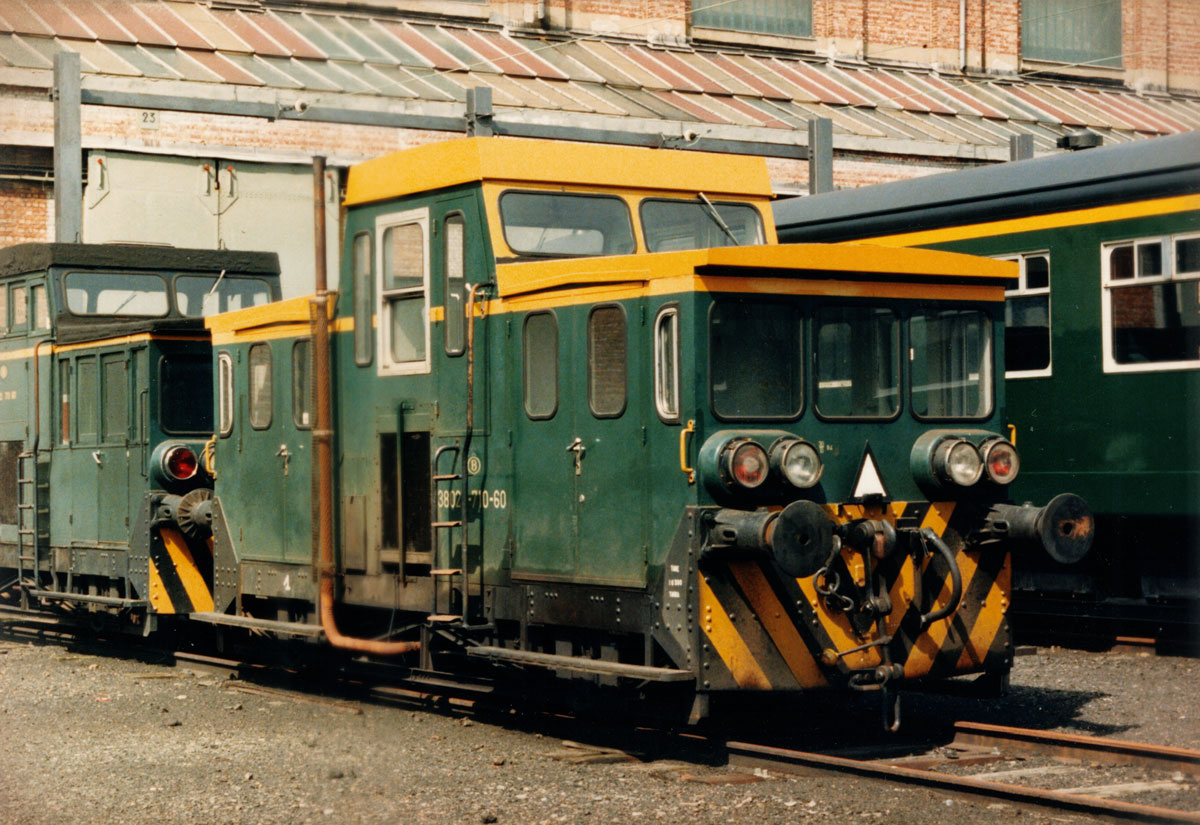

concernant les vitres latérales d'extrémités, il semblerait qu'elles sont montée en sens inverse suivant le coté, sur la quatrième photo, on voit ces fenêtres avec les angles arrondi vers l'intérieur de la machine, alors quede l'autre coté on peut voir a travers la vitre avant que les angles arrondis sont vers l'extérieur de la machine

JEPE a écrit :C'est vrai que 37,625 mm ce n'est pas grand

Il y a également, la solution d'impression 3D. Si je savais utiliser un logiciel 3D, je tenterai l'expérience

@thierry
Bien vu le coup des fenêtres inversées mais ce n'est pas identique pour toutes les draisines.

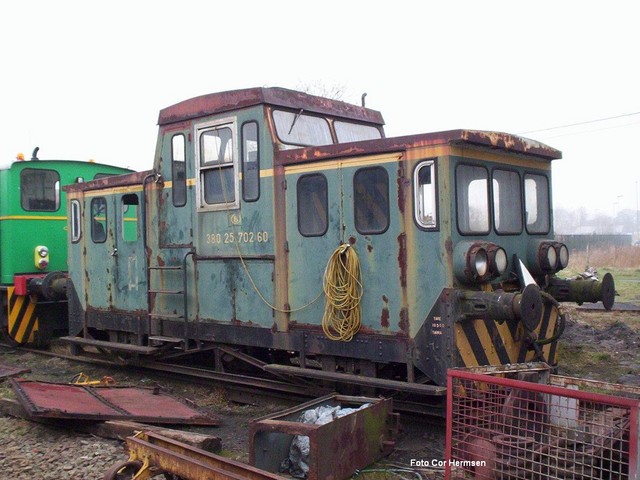

Parfois c'est du coté radiateur-échappement, parfois c'est de l'autre coté Il y a également le modèle à fenêtres rectangulaires (sans arrondis)

Je l'ai retrouvé. La draisine faite par Roderik:
http://forum.trainminiaturemagazine.be/ ... pic=4259.0" onclick="window.open(this.href);return false;

Oui, une solution peut être : la découper dans du plexiglas et peindre tout ce qui n'est pas vitré
Mais alors, les détails...

julien1946 a écrit :Oui, une solution peut être : la découper dans du plexiglas et peindre tout ce qui n'est pas vitré
Mais alors, les détails...

c'est visiblement ce que Roderik a fait, c'est un beau travail mais le résultat final ne me plais pas, manque de relief.
mais en colant des feuilles (papier ou autre) sur le plexi ça pourrait corriger ce manque de relief

par contre, lors de la réalisation, il faudra faire attention au marquage, puisque chaque machine a des différences (enfin pour les puristes de réalisme)
