Vacuformer facilement

[JEPE]

En tant que maquettiste, il m'arrivais pour plus de réalisme de vacuformer la verrière d'un avion.
Dans notre hobby il est aussi parfois intéressant de dupliquer une pièce.
Je vais vous présenter ma procédure.

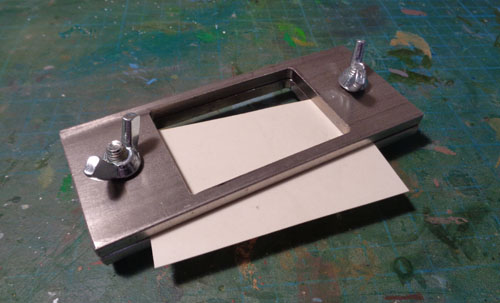

D'abord voici mon outil (de fabrication artisanale).
Ce sont deux plaquettes d'inox, évidées au centre et munies de deux vis à écrous papillon.
On insère un morceau de plasticard (pas trop épais) et on serre bien les deux vis.

Vac 001.jpg (51.09 Kio) Consulté 5964 fois

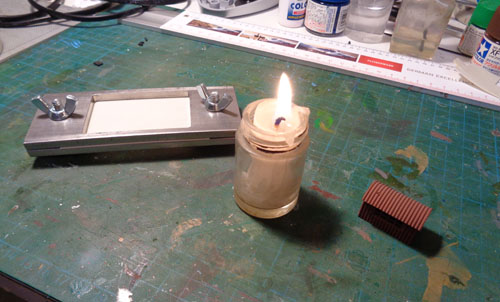

Puis j'allume une petite bougie et je prépare la pièce à copier.
Dans ce cas j'avais besoin d'une tôle ondulée.
J'avais trouvé dans ma boite "à brol" une petite cabane avec un toit qui me convenait.

Vac 002.jpg (61.11 Kio) Consulté 5964 fois

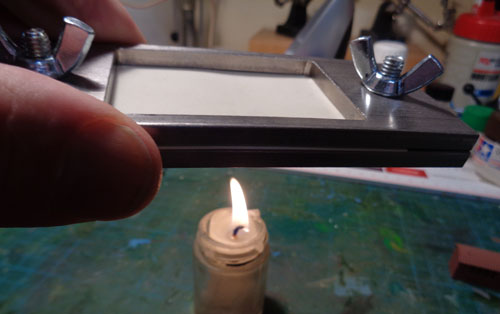

Ensuite j'ai chauffé la plaquette en un mouvement rotatif à quelques centimètre de la flamme.
Si la flamme est trop forte, il suffit de couper un peu la mèche.

Vac 003.jpg (43.99 Kio) Consulté 5964 fois

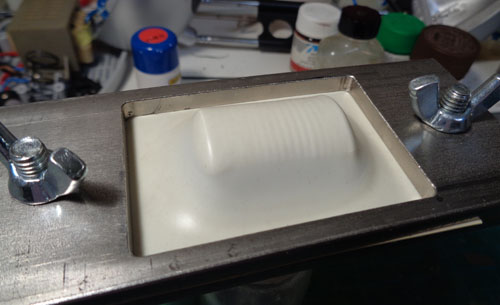

Dès que je vois le plastique qui se ramolli (il se détend), je l'écrase sur la pièce à copier.

Vac 004.jpg (45.93 Kio) Consulté 5964 fois

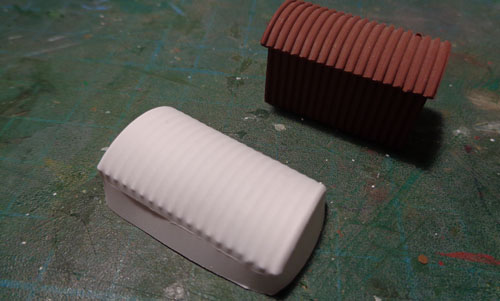

Et voici le résultat, il suffit juste maintenant de découper le surplus.

Vac 005.jpg (46.89 Kio) Consulté 5964 fois

Cette opération à durée 5 minutes !

[Andre]

A exploiter c'est certain.
Ca va donner des idées.

Bravo Jean-Paul !

A.

[Guytoonet]

Nous serions encore à l'école, je te traiterais amicalement de copieur, Jean-Paul

Bon petit tuto et merci pour le partage

Ca va donner des idées.

Tu penses à quelqu'un en particulier, en disant ça?

[Castor]

Génial Jean-Paul. Mais où trouver les plaques en inox ? As-tu un fournisseur ? Tu avais déjà présenter sur le forum une pièce permettant de raboter à 45°. Malheureusement, je n'ai pu réaliser ce modèle. En effet, j'habite dans un appartement et il m'est impossible de bricoler dans ma salle à manger ou mon salon. Cela m'énerve assez bien, d'autant plus que je ne vois pas comment je vais construire mon réseau en N.

[JEPE]

C'était des plaques que j'avais récupéré dans le bac à mitraille à mon ancien boulot.
En plus j'avais le loisir d'utiliser les machines, donc entre l'heure du midi ... !

Il y a notre ami Vogele qui est très bien outillé, et peut être puis-je encore récupérer quelques chutes de métal !

En ce qui concerne ton circuit, je crois me souvenir que tu avais commencé un module (normes AFAN).
J'ai déjà un amateur pour le raccordement avec le mien, côté gauche, c'est à dire coté de la gare abandonnée.
Si tu veux on peut se mettre d'accord pour le raccord côté prairie.
Tu peux voir ce que ça donne dans la rubrique "Réseaux", et puis surtout passer chez moi pour voir et discuter du projet .

Je t'assure j'ai beaucoup de plaisir à imaginer et construire ce module.
En plus il servira avec les autres, à la promotion du N160 lors des prochaines expositions .

[vogele]

Bonjour a tous,
De l'aluminium peut aussi faire l'affaire ,le reste n'est pas difficile a faire .
pour la chauffe un décapeur n'est il pas mieux pas de flamme
Didier

[JEPE]

C'est vrai que l'alu peut parfaitement faire l'affaire, comme vous le voyez sur la photo, je tiens le support entre mes doigt durant la chauffe.
Ce qui à mon avis serait plus difficile avec un décapeur où la chaleur est pulsée et plus diffuse que la flamme d'un bougie.

[Castor]

En effet, je t'avais parlé de mon projet de module mais je n'ai encore rien fait. Il faut que je trouve une solution pour avoir de la place pour le construire. Je ne désespère pas !

[Philippe]

Je n'avais pas encore lu ce sujet, et pas mal du tout le coup de la bougie, à retenir...
