AM08 (Desiro) AGP3D (version Arnaud)

[RolandVV]

Très beau travail ... !

[didiguy]

ok, merci pour l'info. Personnellement, je ne prévois pas d'éclairage. J'installe un décodeur Esu 59826 et un décodeur FX 59120 dans la voiture arrière.
J'ai réalisé tout le plan de câblage sur papier, il n'y a plus qu'à les placer.

[Arnaud]

J'ai soudé une prise femelle pour l'ABX ce qui permet si besoin de changer de décodeur.
De mémoire 5-6€.

Bon courage pour la partie soudure et assemblage
Patience et minutie.

[JEPE]

J'ai quatre petites questions.
Quel décodeur as-tu utilisé pour le moteur ?
A t'il un fil bleu (+) ?
Sinon comment as-tu procédé pour avoir le + pour l'éclairage ?
Quels leds as-tu utilisé pour les feux de convoi (leds a 2 ou 3 broches) ?
Merci et bonne continuation

[Arnaud]

Bonjour Jepe

* J'ai soudé une prise femelle 51993 Esu, next18 car je souhaitais ajouter un éclairage sur l'ABX. J'y ai branché un décodeur Lenz.
* Oui il y a un fil bleu.
* Pour l'éclairage j'ai suivi le tutoriel de Alexmonb, utilisation fils blanc et jaune pour chaque cathode et soudage d'une résistance sur anode, ensuite alimenté par fil noir.
En analogique marche avant j'ai bien led en blanc, marche arrière je n'ai pas retesté.
Si je me suis planté sur les couleurs de fil dites moi
* Led à trois broches pour digital.


Je ne vous cache pas que ces soudures m'ont rendu fou.

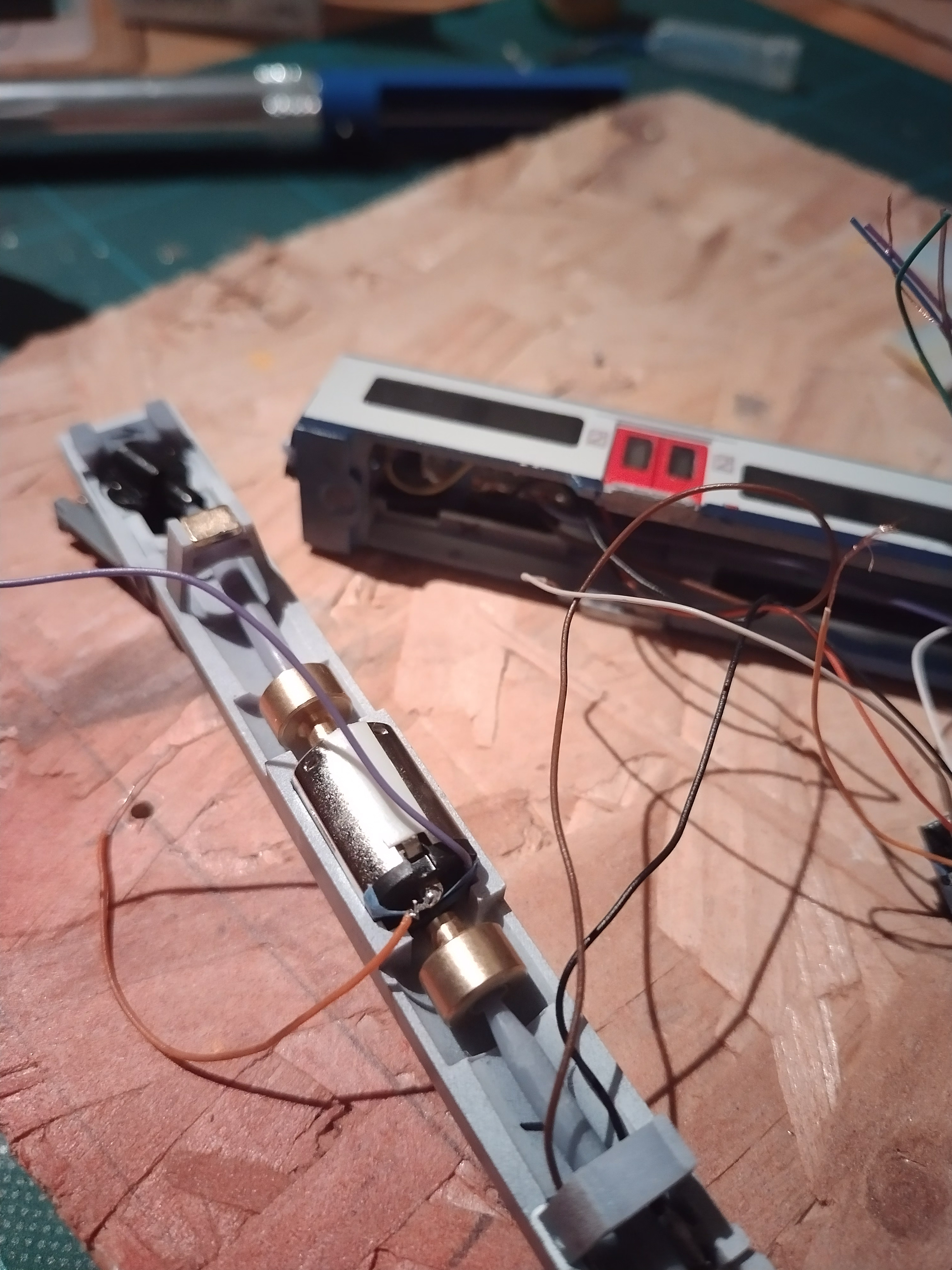

En voulant arranger les fils dans la caisse une soudure de fil sur moteur à cassé.
Puis en sortant le moteur c'est l'autre qui a cassé


Je suis repassé à la soudure au fil

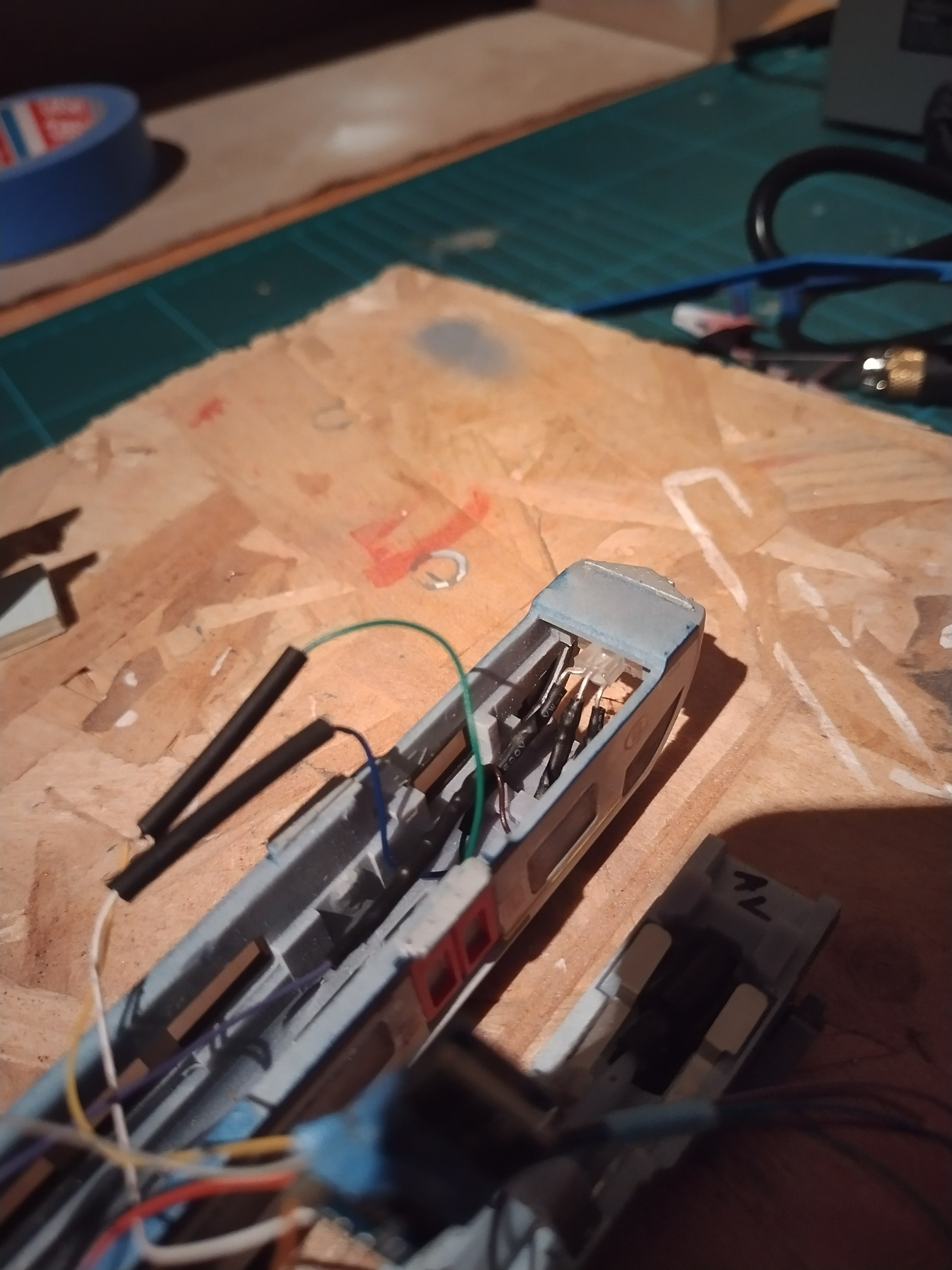

Et ce n'est pas encore gagné je dois encore caser des fils.. et je pense que je vais abandonner l'éclairage de l'ABX
